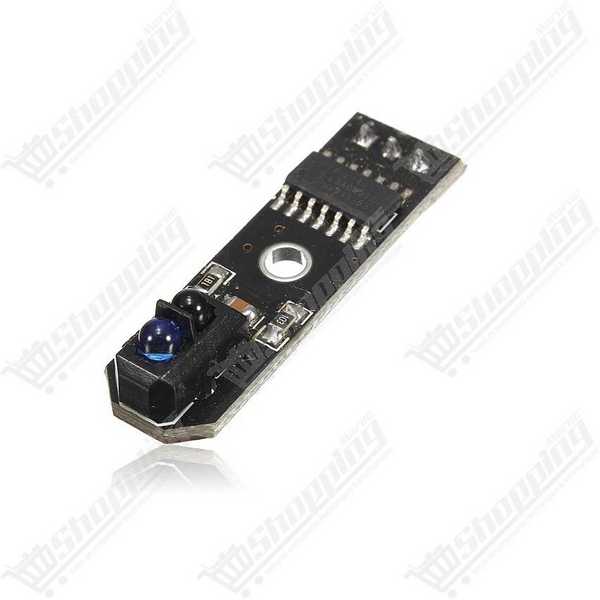

Module Capteur Infrarouge TCRT5000 Suiveur de Ligne et Détecteur d'Obstacle
Module capteur infrarouge TCRT5000 précis pour robots suiveurs de ligne et détection d'obstacles courte distance.
- Capteur IR : TCRT5000 (950 nm)
- Comparateur de tension : LM393
- Distance de détection : 1 mm à 25 mm
- Sorties : Numérique (DO) et Analogique (AO)
- Tension d'alimentation : 3.3V à 5V
Maîtrisez la Détection de Contraste avec le Module Capteur Infrarouge TCRT5000
Vous construisez un robot et il a besoin de "voir" sa route ? Ne cherchez plus. Le module TCRT5000 est l'œil numérique indispensable pour tout projet de robotique nécessitant une réactivité immédiate. Ce n'est pas un simple capteur ; c'est une solution complète de détection optique réflexive. Grâce à son architecture combinant une LED infrarouge et un phototransistor, il distingue avec une fiabilité redoutable le noir du blanc. Équipé du comparateur LM393, il assure un signal propre et stable, transformant une simple variation de lumière en une commande logique exploitable par votre Arduino ou microcontrôleur. C'est le standard industriel pour la précision à courte portée.
Performance et Atouts Techniques du Capteur de Suivi de Ligne TCRT5000
- Sensibilité Ajustable : Ne subissez pas l'environnement, maîtrisez-le. Le module intègre un potentiomètre de précision pour calibrer finement le seuil de déclenchement selon la luminosité ambiante.
- Portée Optimisée : Conçu pour l'action rapprochée, il excelle dans une plage de détection de 1 mm à 25 mm, avec une efficacité maximale autour de 2,5 mm.
- Double Sortie : Polyvalence totale avec une sortie Numérique (DO) pour du "tout ou rien" (0/1) et une sortie Analogique (AO) pour mesurer l'intensité de la réflexion en temps réel.
- Stabilité du Signal : L'intégration du chip LM393 garantit des transitions nettes, éliminant les bruits parasites souvent rencontrés sur les montages "faits maison".
- Compatibilité Universelle : Fonctionne parfaitement sous une tension de 3,3 V à 5 V, s'intégrant sans adaptateur à la majorité des cartes de développement.
Applications Concrètes : Que construire avec votre Module TCRT5000 ?
- Robotique Mobile : L'élément central pour créer des robots suiveurs de ligne (Line Follower) rapides et nerveux capables de corrections de trajectoire fluides.
- Industrie et Automatisation : Idéal pour le comptage d'objets sur un tapis roulant ou comme capteur de fin de course sans contact mécanique (usure nulle).
- Mesure de Vitesse : Utilisé comme encodeur rotatif optique pour calculer les RPM (tours par minute) d'un moteur en détectant le passage d'une roue codeuse.
- Sécurité Bureautique : Détection fiable de présence de papier dans les mécanismes d'impression ou de destruction de documents.
Fiche Technique Détaillée : Capteur Optique Réflexif TCRT5000
| Caractéristique | Valeur / Spécification |
|---|---|
| Capteur Principal | TCRT5000 (Infrarouge 950 nm) |
| Tension d'Alimentation | 3,3 V à 5 V CC |
| Courant de Fonctionnement | 10 mA à 20 mA |
| Comparateur | LM393 |
| Distance de Détection | 1 mm à 25 mm (Optimal : 2,5 mm) |
| Type de Sortie | Numérique (D0) et Analogique (A0) |
| Dimensions | 32 mm x 14 mm |
| Température de service | -25 °C à +85 °C |
Commander le Module TCRT5000 au Maroc
Passez de la théorie à la pratique dès aujourd'hui. En commandant votre capteur TCRT5000 chez nous, vous bénéficiez du meilleur prix compétitif au Maroc et d'une disponibilité immédiate. Nous assurons une livraison rapide partout dans le royaume pour que vos projets robotiques ne prennent aucun retard. Ajoutez la précision industrielle à votre panier maintenant !
FAQ : Tout savoir sur l'intégration du TCRT5000 avec Arduino
Comment câbler le capteur TCRT5000 à une carte Arduino ?
L'installation est simple. Le module dispose généralement de 4 broches : connectez le VCC au 5V (ou 3.3V) de l'Arduino et le GND à la masse. Reliez la broche DO (Digital Output) à une entrée numérique (ex: D2) pour une détection binaire. Si vous souhaitez mesurer l'intensité de la réflexion, connectez la broche AO à une entrée analogique (ex: A0).
Pourquoi le capteur reste-t-il toujours allumé ou ne détecte-t-il rien ?
C'est un classique ! Le problème vient souvent du calibrage. Utilisez le potentiomètre bleu intégré au module. Tournez-le doucement jusqu'à ce que la LED d'état s'éteigne sur du noir et s'allume sur du blanc. Assurez-vous également que votre cible est à la bonne distance (entre 1 mm et 25 mm).
Le capteur fonctionne mal en plein soleil, que faire ?
Le soleil est une source massive d'infrarouges, ce qui sature le phototransistor du TCRT5000. Pour une fiabilité optimale en extérieur, vous devez installer une "jupe" ou un cache physique autour du capteur pour bloquer la lumière directe, ou limiter son usage aux environnements intérieurs.
Comment interpréter les signaux pour un robot suiveur de ligne ?
Logique inversée ou directe : généralement, une surface blanche réfléchit les IR (Signal LOW ou HIGH selon le module) et une ligne noire les absorbe. C'est ce changement d'état binaire sur la sortie DO qui permet à votre microcontrôleur de savoir quand corriger la trajectoire des moteurs.
Quelle est la différence entre la sortie DO (Digital) et AO (Analog) ?
La sortie DO est binaire (0 ou 1), parfaite pour une décision rapide "Ligne / Pas de ligne". La sortie AO envoie une tension variable proportionnelle à la lumière réfléchie, ce qui permet des algorithmes plus complexes comme le PID pour un suivi de ligne ultra-fluide.
Peut-on utiliser ce capteur pour détecter des obstacles à longue distance ?
Non, le TCRT5000 est un spécialiste de la courte portée (1-2 cm). Pour détecter un mur ou un obstacle à plus de 5 cm, orientez-vous plutôt vers un capteur ultrason HC-SR04 ou un capteur IR de type Sharp.
