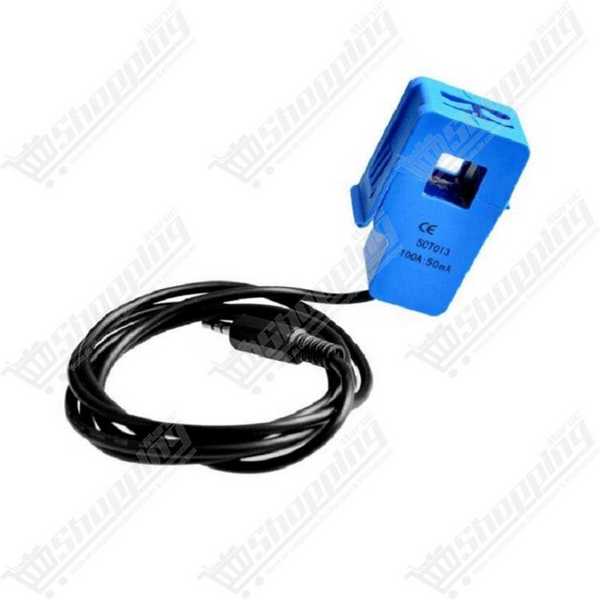

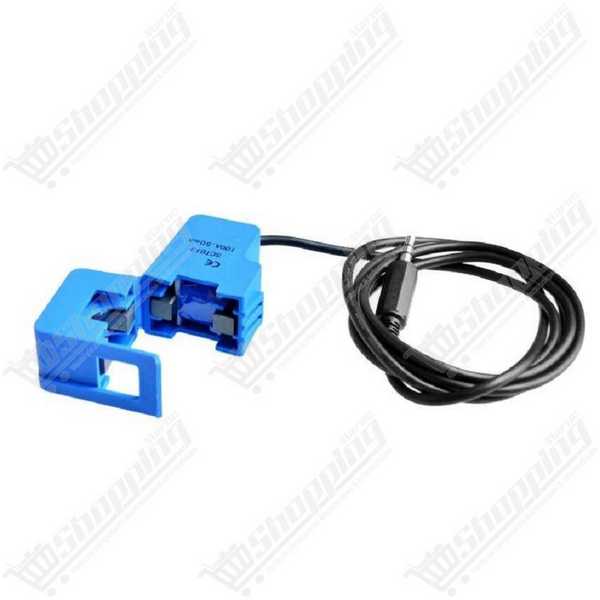

Capteur de courant alternatif 100A SCT-013-000 non invasif
Capteur de courant non-invasif SCT-013 100A à pince pour mesurer la consommation électrique avec Arduino.
- Plage de mesure : 0 à 100 A AC
- Type : Noyau fendu (Split-core) non invasif
- Sortie : Courant 0-50 mA (Modèle SCT-013-000)
- Ouverture de la pince : 13 mm x 13 mm
- Compatible : Arduino, ESP32, Raspberry Pi
Suivi Énergétique Précis avec le Capteur SCT-013 100A
Le SCT-013-000 est la référence incontournable pour la mesure de courant non invasive. Ce transformateur de courant à noyau fendu (split-core) se clipse simplement autour du câble de phase sans nécessiter de coupure de circuit ni de modification dangereuse du câblage. Capable de mesurer jusqu'à 100A AC, il est l'outil idéal pour sécuriser vos installations et créer des systèmes de monitoring énergétique performants avec Arduino, ESP32 ou Raspberry Pi.
Pourquoi choisir le Transformateur de Courant SCT-013 ?
- Installation Sécurisée "Clip-on" : Son mécanisme de pince à ressort permet une installation immédiate sur des câbles existants sans contact électrique direct.
- Large Plage de Mesure : Supporte une intensité allant de 0 à 100 A, couvrant la totalité des besoins domestiques et la plupart des équipements semi-industriels.
- Conception Robuste : Fabriqué en ABS ignifuge UL94-V0 avec une isolation galvanique, garantissant une sécurité maximale jusqu'à 6000V AC.
- Précision et Linéarité : Offre une précision de ±1 % et une linéarité de ±3 %, assurant des données fiables pour vos calculs de puissance (Watts).
- Connectivité Facile : Équipé d'un câble d'environ 1 mètre avec une fiche Jack 3,5 mm standard pour une connexion rapide.
Applications Types en Domotique et Industrie
- Monitoring de Consommation : Analysez en temps réel l'énergie consommée par votre chauffe-eau, four ou installation globale.
- Protection des Moteurs : Détectez les surintensités ou les blocages mécaniques sur des pompes et compresseurs AC.
- Systèmes Photovoltaïques : Mesurez le courant produit par vos onduleurs solaires pour optimiser l'autoconsommation.
- Projets IoT Smart Home : Intégrez les données de courant dans votre box domotique (Home Assistant, Jeedom) via un microcontrôleur.
Caractéristiques Techniques : SCT-013-000
| Spécification | Détail Technique |
|---|---|
| Modèle | SCT-013-000 |
| Type de mesure | Courant Alternatif (AC) |
| Plage d'entrée | 0 - 100 A |
| Signal de sortie | 0 - 50 mA (Sortie courant) |
| Précision | ±1 % |
| Ouverture de pince | 13 mm x 13 mm |
| Matériau du noyau | Ferrite |
| Dimensions | 57 x 32 x 22 mm |
| Température de service | -25 °C à +70 °C |
Acheter le Capteur SCT-013 au Maroc
Optimisez votre efficacité énergétique dès aujourd'hui. Commandez votre pince ampèremétrique SCT-013 100A chez nous et profitez d'une livraison rapide partout au Maroc. Composant testé et approuvé pour garantir la réussite de vos projets électroniques.
FAQ : Réussir son installation avec Arduino
Q1 : Le modèle SCT-013-000 nécessite-t-il une résistance de charge (burden) ?
Oui. Ce modèle est un transformateur de courant pur (sortie 0-50 mA). Pour lire la valeur avec un Arduino (qui lit des tensions), vous devez ajouter une résistance de charge externe (Burden Resistor), généralement de 22Ω ou 33Ω, en parallèle avec la sortie du capteur.
Q2 : Comment brancher le capteur sur un câble secteur ?
Attention : Ne pincez jamais le câble complet (contenant Phase et Neutre) ou la lecture sera nulle car les champs magnétiques s'annulent. Vous devez impérativement ouvrir la gaine ou utiliser le tableau électrique pour clipser la pince autour uniquement du fil de Phase (ou du Neutre).
Q3 : Quelle librairie utiliser pour le code ?
La librairie "EmonLib" est recommandée. Elle simplifie grandement le calcul du courant efficace (Irms) et la gestion de la puissance apparente en quelques lignes de code.
