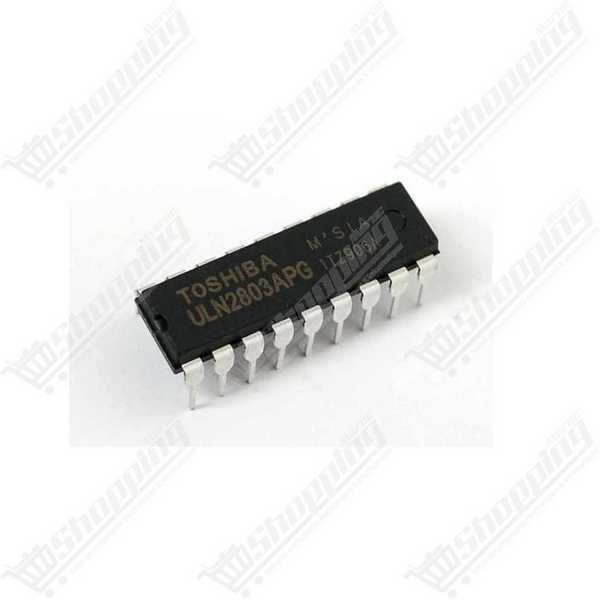

Circuit intégré ULN2803 - Réseau de 8 transistors Darlington DIP-18
Interface de puissance 8 canaux robuste pour le pilotage de charges inductives via microcontrôleur.
- 8 x Paires Darlington NPN
- Courant max : 500 mA / canal
- Tension max : 50 V
- Diodes de roue libre intégrées
- Entrées compatibles TTL / CMOS 5V
Donnez de la puissance à vos signaux logiques avec le ULN2803
Le ULN2803 est le composant incontournable pour interfacer vos microcontrôleurs (Arduino, ESP, PIC) avec le monde réel. Ce circuit intégré DIP-18 regroupe 8 paires de transistors Darlington NPN, conçues pour amplifier des signaux logiques faibles en courants capables d'actionner des dispositifs de puissance. C'est la solution de sécurité idéale pour protéger vos cartes de développement tout en contrôlant efficacement des charges inductives.
Pourquoi choisir le Driver ULN2803 pour vos montages ?
- Haute capacité de courant : Chaque canal peut fournir jusqu'à 500 mA en continu avec une tension de sortie allant jusqu'à 50 V.
- Protection intégrée : Intègre des diodes de suppression (clamp diodes) sur chaque sortie pour neutraliser les surtensions causées par les bobines et moteurs (effet de roue libre).
- Compatibilité directe : Les résistances de base de 2,7 kΩ permettent une connexion directe aux niveaux logiques TTL et CMOS 5V sans composants additionnels.
- Modulable : Possibilité de mettre les sorties en parallèle pour piloter des charges nécessitant plus de 500 mA.
- Format standard : Boîtier DIP-18 traversant, parfait pour le prototypage sur breadboard ou la soudure sur PCB.
Applications types
- Pilotage multiple de relais et solénoïdes.
- Contrôle de moteurs pas à pas unipolaires.
- Commande de petits moteurs à courant continu (CC).
- Gestion d'afficheurs LED de puissance ou lampes à incandescence.
Spécifications Techniques : ULN2803
| Caractéristique | Valeur |
|---|---|
| Architecture | 8 x Darlington NPN |
| Tension Collecteur-Émetteur (Vce) | Max 50 V |
| Courant de sortie (Ic) | Max 500 mA / canal |
| Tension d'entrée | Compatible 5V (TTL/CMOS) |
| Tension de saturation (Vce sat) | ~1.1 V à 1.6 V |
| Température de service | -40°C à +85°C |
| Protection | Diodes de roue libre (Pin COM) |
Commander le ULN2803 au Maroc
Sécurisez et amplifiez vos circuits électroniques dès aujourd'hui. Commandez votre ULN2803 DIP-18 chez nous et bénéficiez d'une livraison rapide partout au Maroc. Composant en stock, prêt pour vos projets éducatifs ou industriels.
FAQ : Utilisation du ULN2803

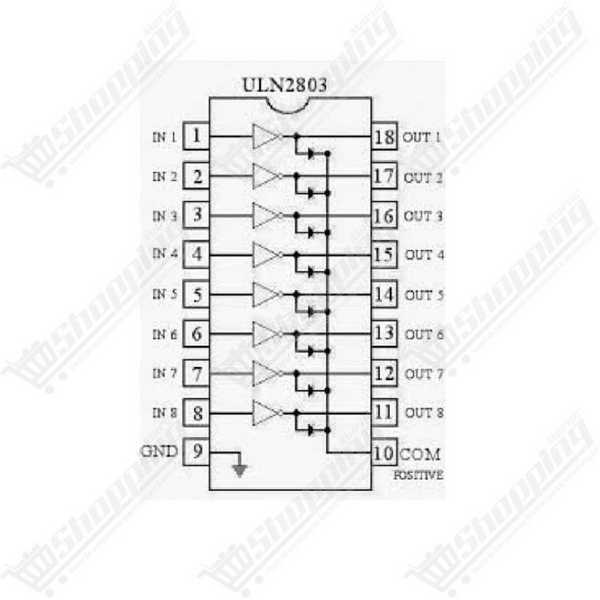

Comment brancher la broche COM (Pin 10) ?
La broche 10 est le commun des cathodes des diodes de protection. Elle doit être reliée au pôle positif de l'alimentation de vos charges (moteurs, relais) pour protéger le circuit contre les pics de tension inductifs.
Dois-je relier les masses ?
Oui, impérativement. La broche 9 (GND) du ULN2803 doit être connectée à la masse de votre microcontrôleur ET à la masse de l'alimentation de puissance pour assurer une référence commune.
Puis-je utiliser le ULN2803 avec du 3.3V (ESP32 / Raspberry Pi) ?
Bien que conçu pour du 5V, il fonctionne souvent avec du 3.3V, mais le courant de sortie maximal peut être réduit car les transistors ne seront pas pleinement saturés. Pour des charges lourdes en 3.3V, un driver MOSFET ou un ULN2803 spécifique basse tension peut être préférable.
