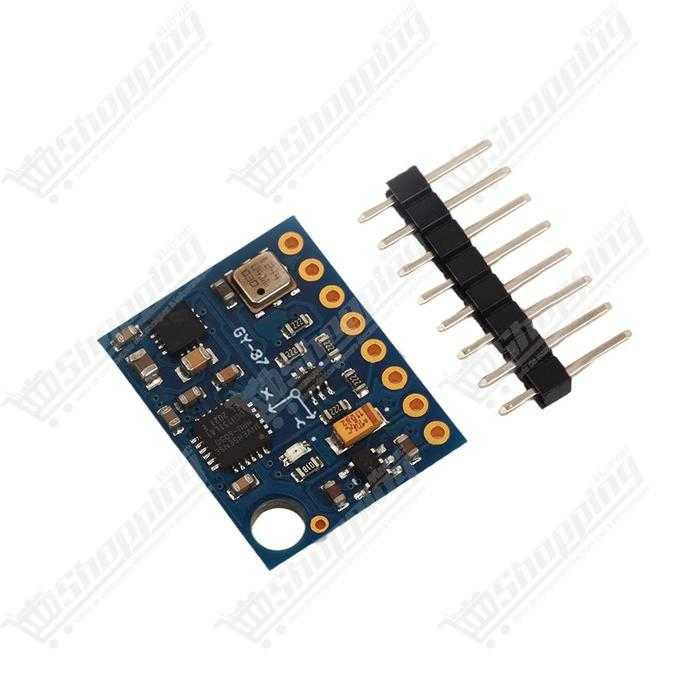

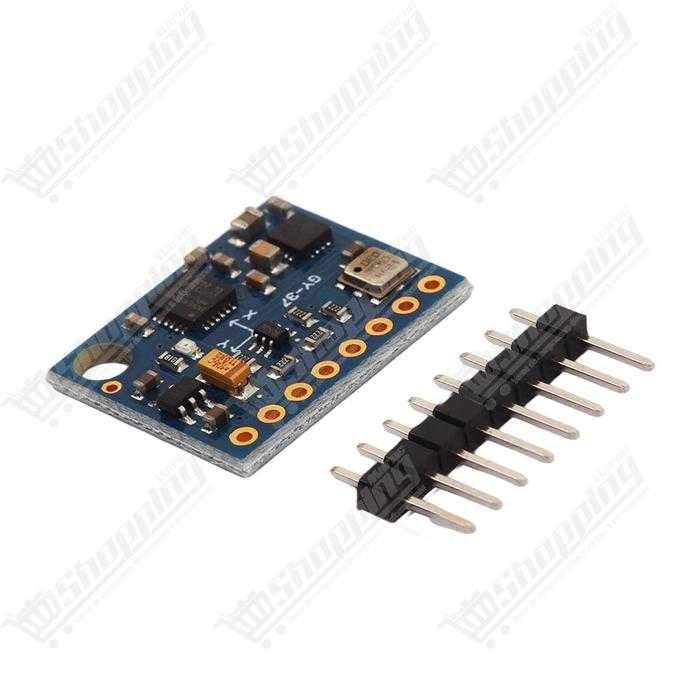

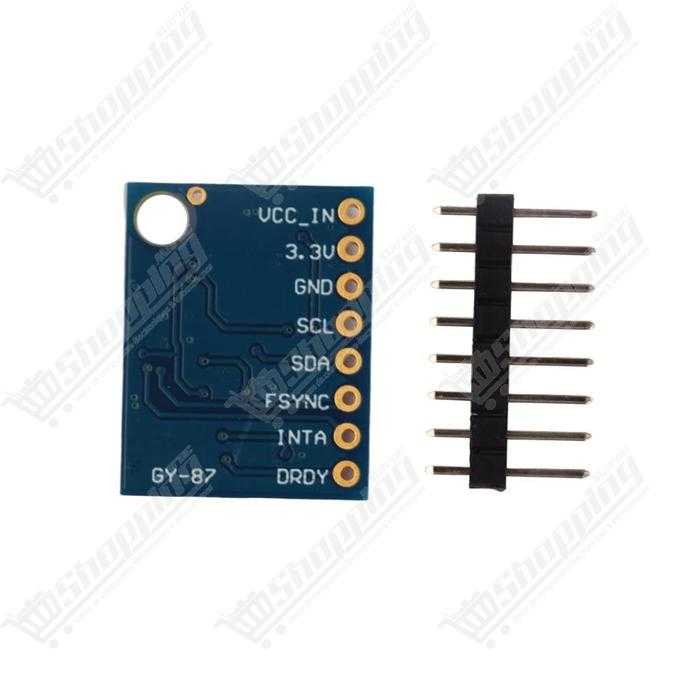

Module IMU 10DOF GY-87 (MPU6050, HMC5883L, BMP180)
Module de navigation 10DOF GY-87 complet intégrant accéléromètre, gyroscope, boussole et baromètre pour vos projets robotiques.
- Puces : MPU6050, HMC5883L, BMP180
- Alimentation : 3.3V à 5V (Régulateur LDO)
- Communication : Interface I2C standard
- Fonctions : 3 axes Gyro/Accel/Mag + Pression
- Idéal pour : Drones et contrôleurs de vol
Précision de Navigation Absolue avec le Module GY-87 10DOF
Vous cherchez à donner un sens de l'orientation infaillible à votre drone ou à stabiliser parfaitement votre robot ? Ne vous encombrez plus de multiples cartes électroniques. Le Module GY-87 10DOF est la solution tout-en-un par excellence, fusionnant trois technologies de pointe sur un circuit imprimé ultra-compact. En combinant un accéléromètre, un gyroscope, un magnétomètre et un baromètre, ce module offre une liberté de mouvement totale sur 10 axes. C'est le choix stratégique pour les ingénieurs et hobbyistes au Maroc désirant obtenir des données de télémétrie fiables pour le calcul d'attitude, d'altitude et de cap magnétique sans sacrifier l'espace ou le poids.
Performance Technique du Capteur Multi-fonctions GY-87
- Cœur MPU6050 : Intègre un gyroscope 3 axes et un accéléromètre 3 axes avec un processeur DMP (Digital Motion Processor) pour décharger votre microcontrôleur des calculs complexes de fusion de données.
- Magnétomètre HMC5883L : Une boussole numérique 3 axes précise à 1° ou 2°, essentielle pour corriger la dérive du gyroscope (Yaw drift) et maintenir un cap stable.
- Altimètre de Précision BMP180 : Capable de détecter des changements d'altitude aussi faibles que 0,17 mètre grâce à une mesure de pression barométrique haute résolution.
- Communication I2C Unifiée : Interface simplifiée compatible avec les niveaux logiques 3.3V et 5V, idéale pour Arduino, Raspberry Pi ou STM32.
- Régulation de Tension : Un régulateur LDO ultra-faible bruit assure une alimentation propre, cruciale pour éviter les erreurs de mesure dues aux parasites électriques.
Applications et Projets : Optimisez votre Pilotage
- Contrôleurs de Vol (Flight Controllers) : Indispensable pour la stabilisation des quadricoptères et drones, permettant le maintien d'altitude (AltHold) et du cap (HeadLock).
- Robotique Mobile : Parfait pour les robots auto-équilibrés (self-balancing robots) qui nécessitent une réponse rapide aux inclinaisons.
- Stations Météo Compactes : Exploitez le capteur BMP180 pour mesurer la pression atmosphérique et la température ambiante avec précision.
- Systèmes de Navigation IMU : Créez des systèmes de navigation inertielle pour le suivi de mouvement dans l'espace 3D ou pour des applications de réalité augmentée.
Fiche Technique Détaillée : GY-87 (MPU6050 + HMC5883L + BMP180)
| Caractéristique | Spécification |
|---|---|
| Puces Intégrées | MPU6050 (6 axes), HMC5883L (3 axes), BMP180 (Pression/Temp) |
| Tension d'alimentation | 3.3V à 5V DC (Régulateur LDO intégré) |
| Interface | I2C (IIC) Standard |
| Plage Accéléromètre | ±2g, ±4g, ±8g, ±16g |
| Plage Gyroscope | ±250 à ±2000 °/s |
| Plage Baromètre | 300 à 1100 hPa (-500m à +9000m d'altitude) |
| Dimensions | 22 mm x 17 mm |
| Poids | Environ 6 grammes |
Commander le Module GY-87 au Maroc
Ne laissez pas le manque de capteurs limiter vos ambitions. Commandez votre Module 10DOF GY-87 dès aujourd'hui et recevez-le rapidement partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour que vous puissiez démarrer votre projet de drone ou de robotique sans attendre.
Questions Fréquentes sur l'Utilisation du GY-87
Pourquoi le magnétomètre HMC5883L n'apparaît-il pas lors d'un scan I2C ?
Le magnétomètre est souvent "masqué" par le MPU6050. Pour le rendre visible sur le bus I2C, vous devez activer le mode "bypass" en écrivant la valeur 0x02 dans le registre 0x37 du MPU6050. Sans cette configuration logicielle, seul le MPU6050 (adresse 0x68) sera détecté par votre Arduino.
Le module GY-87 est-il compatible directement avec le 5V d'un Arduino ?
Oui, absolument. Le module intègre un régulateur de tension permettant une alimentation via la broche VCC en 5V. Cependant, notez que les lignes de communication I2C (SDA/SCL) opèrent idéalement en 3.3V, bien qu'elles soient souvent tolérantes. Pour une sécurité maximale sur le long terme, l'usage d'un convertisseur de niveau logique est un plus.
Pourquoi mes lectures d'altitude BMP180 fluctuent-elles ?
Le capteur BMP180 est extrêmement sensible, non seulement à la pression, mais aussi à la lumière et aux flux d'air directs. Pour stabiliser vos lectures, il est recommandé de couvrir le capteur avec un petit morceau de mousse noire à cellules ouvertes. Cela bloque la lumière et atténue les turbulences de l'air (vent des hélices) tout en laissant passer la pression atmosphérique.
Quelles bibliothèques utiliser pour programmer ce module 10DOF ?
Il n'y a pas de bibliothèque "unique". Vous devrez combiner plusieurs librairies : "MPU6050" (de Jeff Rowberg) pour le mouvement, "Adafruit BMP085/BMP180" pour l'altitude, et une bibliothèque adaptée au magnétomètre (HMC5883L ou QMC5883L selon la version de la puce sur votre module).
