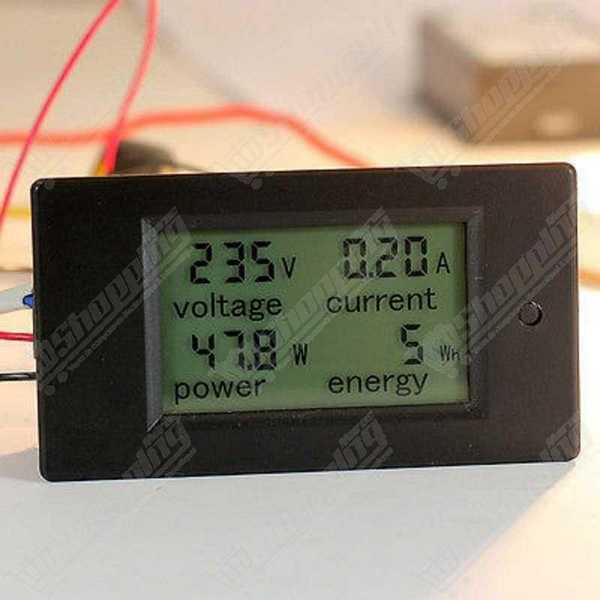

Voltmètre Ampèremètre Digital DC 100V 100A avec Shunt
Module 4-en-1 indispensable pour surveiller tension, courant et puissance de vos installations solaires et batteries.
- Plage de mesure : 6.5V à 100V DC / 0 à 100A
- Shunt de précision 100A externe inclus
- Affichage simultané : Voltage, Ampérage, Watts, kWh

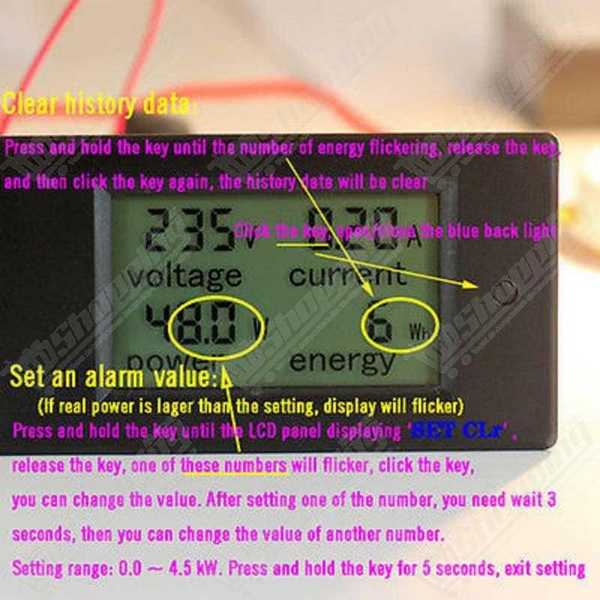

- Fonction alarme et mémoire de consommation

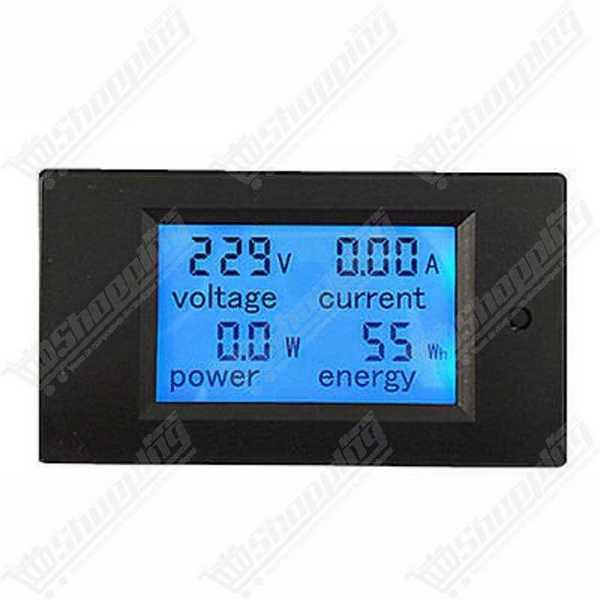

- Écran LCD rétroéclairé grand format
Surveillance Énergétique Précise avec le Voltmètre Ampèremètre 4-en-1
Vous naviguez à l'aveugle avec vos installations solaires ou vos bancs de batteries ? Fini les estimations hasardeuses. Le Voltmètre Ampèremètre 100V 100A DC est bien plus qu'un simple afficheur : c'est le tableau de bord vital de votre circuit électrique. Conçu pour les passionnés d'électronique et les professionnels au Maroc exigeant une fiabilité totale, ce module Power Meter (4-en-1) vous offre une lecture instantanée et simultanée de la tension (V), du courant (A), de la puissance (W) et de la consommation énergétique (kWh). Grâce à son shunt externe de 100A inclus, il gère les charges lourdes sans broncher, là où les multimètres standards échouent.
Performance et Précision du Multimètre Numérique 100A DC
- Capacité de mesure élevée : Surveillez des installations allant jusqu'à 100V DC et des courants intenses jusqu'à 100A grâce au shunt de précision fourni.
- Mémoire intelligente : En cas de coupure de courant, la fonction de mémorisation des données sauvegarde automatiquement votre consommation cumulée (kWh). Vous ne perdez jamais votre historique.
- Alarme programmable : Protégez vos équipements coûteux en définissant des seuils de surtension et de sous-tension. L'écran rétroéclairé clignotera pour vous alerter immédiatement d'une anomalie.
- Précision de Classe 1.0 : Bénéficiez d'une marge d'erreur minime de ± 1%, essentielle pour le dimensionnement correct de vos parcs de batteries solaires.
- Affichage adaptable : L'écran LCD large offre une lisibilité parfaite, avec un rétroéclairage désactivable pour économiser l'énergie.
Applications Concrètes du Compteur d'Énergie DC
- Installations Solaires Photovoltaïques : Vérifiez en temps réel la production de vos panneaux et l'état de charge de vos batteries solaires au Maroc.
- Surveillance de Batteries (Camping-car & Marine) : Gardez un œil sur l'autonomie restante et évitez les décharges profondes destructrices.
- Alimentations de Laboratoire DIY : Intégrez ce module dans vos boîtiers faits maison pour transformer une simple source de tension en une station de test professionnelle.
- Véhicules Électriques Légers : Surveillez la consommation (Wh) de vos vélos ou trottinettes électriques pour optimiser vos trajets.
Fiche Technique Détaillée : Voltmètre Ampèremètre 100V 100A
| Caractéristique | Spécification |
|---|---|
| Plage de Tension (DC) | 6,5V à 100V |
| Plage de Courant | 0A à 100A (via Shunt externe) |
| Plage de Puissance | 0 à 10 kW |
| Mesure d'Énergie | 0 à 9999 kWh |
| Précision | Classe 1.0 (± 1%) |
| Shunt Fourni | 100A / 75mV (Dimensions : 105 x 22 x 24 mm) |
| Dimensions Module | 89,6 x 49,6 x 24,4 mm (Encastrement : 84,6 x 44,6 mm) |
Commander votre Power Meter 100A au Maroc
Ne laissez plus le hasard dicter la performance de vos circuits. Commandez dès maintenant votre Voltmètre Ampèremètre 100V 100A DC et profitez d'une livraison rapide partout au Maroc. Nos stocks sont disponibles immédiatement pour garantir la réussite de vos projets sans attente. Qualité professionnelle et prix compétitif garantis.
FAQ : Installation et Dépannage du Voltmètre 100A
Est-il possible d'utiliser le module sans le shunt externe pour de faibles courants ?
Non. Pour ce modèle 100A, le shunt externe est absolument indispensable, même pour mesurer quelques milliampères. Le circuit interne est calibré pour recevoir un signal de 75mV provenant du shunt. Sans lui, l'affichage sera nul ou erratique.
Pourquoi le module risque-t-il de griller lors du branchement (boucle de masse) ?
C'est une erreur fréquente : si vous utilisez une alimentation séparée pour l'écran, ne connectez pas le fil noir fin (masse alimentation) si le fil noir épais est déjà relié au shunt. Cela crée une boucle de masse qui court-circuite le module.
Où placer le shunt : pôle positif ou négatif ?
Le shunt doit impérativement être installé sur le pôle négatif (Low-side sensing). Il se place entre le "moins" de la batterie/source et le "moins" de la charge. Un montage sur le positif détruira le module.
Quelle est la tension maximale pour l'alimentation de l'écran ?
Attention à la nuance : bien que le module mesure jusqu'à 100V, si vous alimentez l'électronique du module via les fils fins (système 3 fils), cette tension auxiliaire doit rester entre 4V et 30V DC. Au-delà de 30V, utilisez une alimentation isolée ou le mode auto-alimenté (2 fils) si la tension mesurée est compatible.
Comment calibrer des mesures imprécises ?
Si vous constatez une dérive, le dos du boîtier présente deux potentiomètres : V-ADJ (tension) et I-ADJ (courant). Ajustez-les délicatement avec un tournevis de précision en utilisant un multimètre de référence.
Pourquoi l'ampèremètre affiche-t-il une valeur sans charge (Dérive du zéro) ?
Cela peut venir d'interférences ou d'une calibration initiale. Essayez d'ajuster le potentiomètre I-ADJ à vide pour remettre l'affichage à zéro et vérifiez que vos câbles de shunt ne longent pas de sources magnétiques puissantes.
