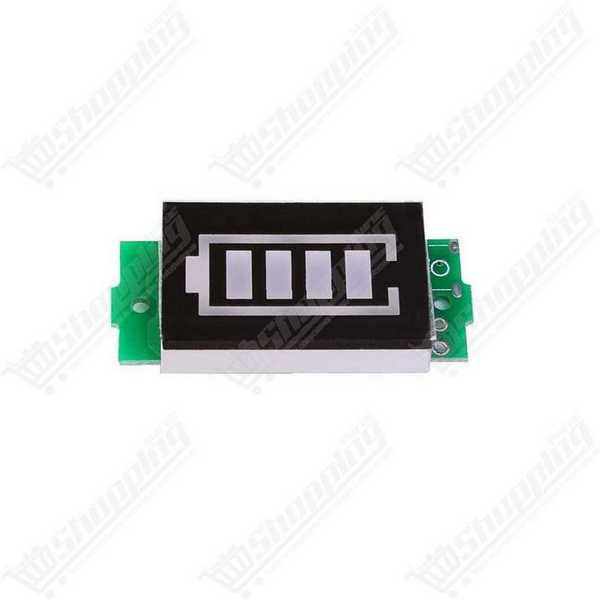

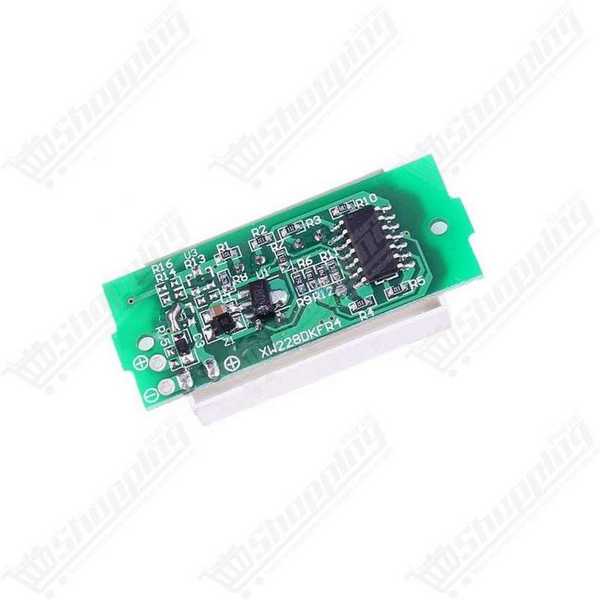

Indicateur de niveau de batterie Li-ion 4S 16.8V
Module d'affichage LED compact pour surveiller précisément le niveau de charge des batteries Li-ion 4S 16.8V.
- Compatibilité : Batterie Li-ion/LiPo 4S (14.8V-16.8V)
- Affichage : 4 niveaux LED intuitifs et précis
- Installation : Connexion simple à 2 fils (Plug & Play)
- Protection : Indication critique sous 13.2V
- Dimensions : Format compact 45 x 20 mm
Maitrisez l'Énergie : Indicateur de Capacité Batterie Lithium 4S
Besoin de fiabilité pour vos projets électroniques ? Ne laissez plus jamais une panne sèche ruiner votre vol de drone ou interrompre votre outillage portatif. L'Indicateur de Capacité Batterie Lithium 4S est l'accessoire indispensable pour quiconque utilise des packs d'accus Li-ion ou LiPo de 14.8V à 16.8V. Contrairement à un simple multimètre, ce module offre une lecture visuelle instantanée et intuitive grâce à ses barres LED. C'est la solution idéale pour surveiller la santé de vos cellules en temps réel et garantir une longévité maximale à vos équipements énergétiques.
Performance Visuelle de l'Indicateur de Charge 4S 16.8V
- Affichage Intuitif à 4 Segments : Fini les calculs mentaux. Le système de barres LED vous indique précisément le niveau de charge : 25%, 50%, 75% et 100%, avec une lecture claire même en mouvement.
- Calibrage Précis pour 4S : Spécifiquement étalonné pour une plage de fonctionnement de 12.0V à 16.8V, assurant que l'affichage correspond parfaitement à la courbe de décharge du Lithium.
- Consommation Énergétique Minime : Avec une consommation de courant d'environ 5 mA (selon l'état), ce module surveille votre batterie sans la vider inutilement.
- Format Ultra-Compact : Ses dimensions réduites de 45 mm x 20 mm x 8 mm permettent une intégration facile dans les boîtiers les plus exigus ou sur des tableaux de bord RC.
- Installation Plug & Play : Une connexion simple à 2 fils (Rouge sur B+, Noir sur B-) suffit pour le rendre opérationnel immédiatement.
Pourquoi Intégrer ce Module Testeur 4S dans vos Montages ?
- Protection de vos Investissements : En visualisant le seuil critique (< 13.2V), vous évitez la décharge profonde qui détruit irrémédiablement les cellules Lithium-Polymère.
- Projets de Robotique et Drones : Idéal pour vérifier l'état de la batterie avant le décollage ou le déploiement d'un robot mobile.
- Rénovation d'Outillage Électroportatif : Donnez une seconde vie à vos perceuses ou visseuses 14.4V/16V en intégrant cet indicateur lors du remplacement des cellules Ni-Cd par du Li-ion.
- Stations d'Énergie DIY : Parfait pour les "Power Banks" maison, permettant de savoir quand recharger votre station sans sortir le voltmètre.
Fiche Technique Détaillée : Module Afficheur Batterie 4S
| Caractéristique | Spécification |
|---|---|
| Compatibilité Batterie | Li-ion / LiPo 4S (4 cellules en série) |
| Tension Nominale | 14.8V |
| Tension de Charge Max (Full) | 16.8V |
| Seuil Critique (Cadre seul) | Tension < 13.2V |
| Type d'Affichage | Barres LED avec cadre (Bleu ou Vert selon arrivage) |
| Dimensions | 45 x 20 x 8 mm |
| Connectique | Filaire (Rouge : Positif / Noir : Négatif) |
Commander l'Indicateur de Niveau 4S au Maroc
Ne laissez plus le doute s'installer sur l'autonomie de vos appareils. Commandez dès maintenant votre Indicateur de Capacité Batterie 4S et profitez d'une livraison rapide partout au Maroc. Nos composants sont testés pour garantir la meilleure qualité au prix le plus compétitif du marché. Stock disponible immédiatement pour vos projets urgents.
FAQ : Questions Fréquentes sur l'Afficheur de Niveau Li-ion 4S
Comment brancher l'indicateur de niveau sur un pack de batteries 4S ?
Le branchement est extrêmement simple et direct. Connectez le fil rouge à la borne positive (+) globale du pack (16.8V max) et le fil noir à la borne négative (-). Le module est auto-alimenté par la batterie qu'il mesure, aucune source externe n'est requise.
Quels sont les seuils de tension précis pour chaque LED ?
Pour ce module calibré 4S, les seuils sont approximativement :
- 1 LED (25%) : Tension > 13.2V
- 2 LEDs (50%) : Tension > 14.0V
- 3 LEDs (75%) : Tension > 14.8V
- 4 LEDs (100%) : Tension > 15.6V
Si la tension chute sous 13.2V, seul le cadre extérieur reste allumé, signalant un niveau critique.
Ce module risque-t-il de vider ma batterie s'il reste branché ?
La consommation est très faible (environ 2 à 5 mA en veille sur certains modèles, jusqu'à 30 mA LEDs allumées). Pour un stockage de longue durée (plusieurs mois) sans utilisation, nous recommandons d'installer un petit interrupteur ou un bouton poussoir pour couper totalement le circuit et préserver votre batterie.
Est-il compatible avec des batteries LiFePO4 ou Plomb ?
Non, ce modèle est spécifiquement calibré pour la courbe de décharge du Li-ion/LiPo (3.7V nominal par cellule). Bien qu'il puisse s'allumer avec du LiFePO4 ou du Plomb, les indications de pourcentage seront fausses car les seuils de tension de ces chimies sont différents.
Y a-t-il un risque si j'inverse les câbles positif et négatif ?
La plupart de nos modules intègrent une protection contre l'inversion de polarité. Si vous inversez les fils par erreur, l'écran ne s'allumera pas, mais le composant ne grillera pas. Rétablissez simplement la connexion correcte pour qu'il fonctionne.
Peut-on surveiller l'équilibrage des cellules avec ce module ?
Non, ce voltmètre mesure la tension totale du pack en série. Pour surveiller l'état individuel de chaque cellule (équilibrage), il est nécessaire d'utiliser un testeur se branchant sur la prise d'équilibrage (JST-XH) de votre batterie.
