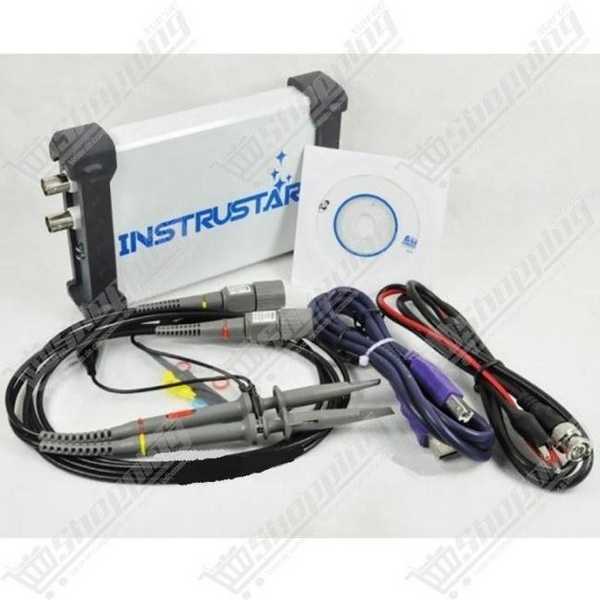

Oscilloscope numérique USB INSTRUSTAR ISDS205A, 2 canaux, 20 MHz, 48 MSa/s
Oscilloscope numérique USB 3-en-1 performant transformant votre PC en station de mesure électronique complète et précise.
- 2 Canaux, Bande passante 20 MHz
- Taux d'échantillonnage 48 MSa/s
- Analyseur de spectre FFT intégré
- Enregistreur de données longue durée
- Interface USB 2.0 High Speed
Transformez votre PC en Laboratoire avec l'Oscilloscope Numérique INSTRUSTAR ISDS205A
Pourquoi encombrer votre établi d'équipements coûteux quand votre ordinateur peut tout gérer ? L'Oscilloscope INSTRUSTAR ISDS205A révolutionne l'analyse électronique au Maroc en transformant n'importe quel PC Windows en une station de mesure polyvalente. Conçu pour les ingénieurs exigeants, les étudiants en électronique et les techniciens de maintenance, cet appareil 3-en-1 combine un oscilloscope performant, un analyseur de spectre FFT et un enregistreur de données longue durée. C'est le choix intelligent pour ceux qui ont besoin de visualiser des signaux complexes, d'analyser des fréquences audio ou de déboguer des microcontrôleurs avec une portabilité absolue et une interface logicielle riche.
Performance et Précision : Les Atouts du ISDS205A
- Vitesse d'acquisition optimale : Capturez les détails transitoires grâce à un taux d'échantillonnage de 48 MSa/s et une bande passante théorique de 20 MHz.
- Analyse Spectrale Avancée : Profitez d'un algorithme FFT puissant supportant jusqu'à 1 048 576 points avec 18 fenêtres de calcul (Hanning, Blackman, etc.) pour une étude fréquentielle précise.

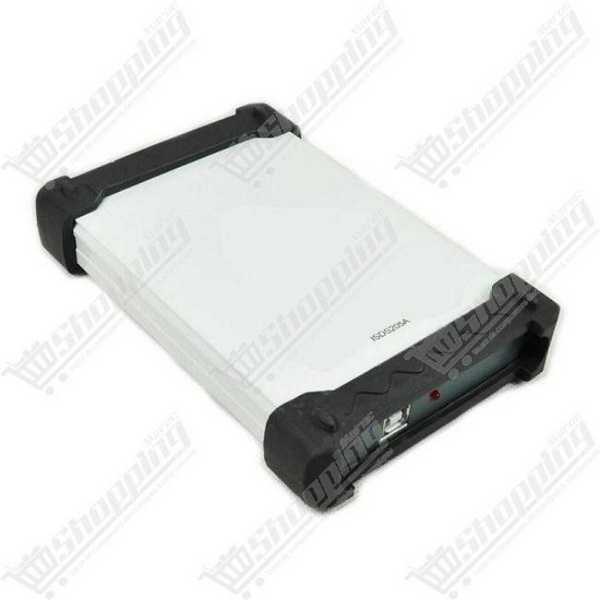

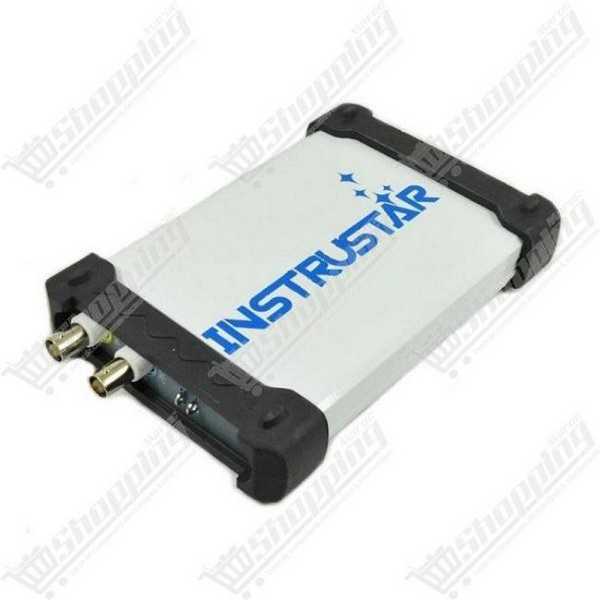

- Conception Robuste et Compacte : Protégé par un boîtier en aluminium dissipant la chaleur, cet appareil de 150 x 100 mm résiste aux rigueurs de l'atelier.
- Architecture Matérielle Solide : Équipé du contrôleur Cypress FX2LP et du convertisseur ADC Analog Devices AD9288, garantissant une transmission de données stable via USB 2.0 High Speed.
- Mémoire Étendue : Chaque canal dispose d'un buffer de 1 Mo, permettant de stocker et d'analyser des signaux longs sans perte d'information.
Applications Concrètes de l'Oscilloscope USB 20MHz
- Débogage de Microcontrôleurs : Idéal pour visualiser les signaux I2C, SPI ou UART sur vos cartes Arduino, ESP32 ou STM32 (dans la limite de la bande passante réelle).
- Diagnostic Automobile : Vérifiez les signaux des capteurs (sondes lambda, débitmètres) grâce à la fonction d'enregistrement longue durée.
- Analyse Audio : Utilisez l'analyseur de spectre pour mesurer le THD, le SNR et visualiser les harmoniques de vos amplificateurs et filtres audio.
- Enregistrement de Données (Data Logger) : Surveillez des variations de tension lentes sur plusieurs heures avec une capacité d'enregistrement jusqu'à 4 Go par fichier.
- Éducation et Formation : Une solution économique pour équiper les laboratoires scolaires et universitaires, permettant aux étudiants de manipuler des courbes directement sur écran d'ordinateur.
Fiche Technique Détaillée : INSTRUSTAR ISDS205A
| Caractéristique | Spécification Technique |
|---|---|
| Canaux & Bande Passante | 2 Canaux | 20 MHz (Optimale < 5 MHz) |
| Taux d'échantillonnage | 48 MSa/s (Méch/s) |
| Résolution & Précision | 8 bits | Précision verticale ±3 % |
| Tension d'entrée Max | ±6 V (Sonde 1X) | ±60 V (Sonde 10X) | Protection crête 50 Vpk |
| Impédance & Couplage | 1 MΩ, 25 pF | AC / DC |
| Base de temps | De 1 ns/div à 20 s/div |
| Analyseur de Spectre | FFT, Corrélation, Mesures (THD, SNR, SINAD, ENOB) |
| Enregistreur de Données | Formats : .osc, .csv (Excel), .bmp | Échantillonnage : 16-24 MHz |
| Interface & Alimentation | USB 2.0 | Auto-alimenté (< 2 W) |
| Dimensions | 150 x 100 x 30 mm (Boîtier Aluminium) |
Commander l'Oscilloscope ISDS205A au Maroc
Ne laissez pas passer l'opportunité d'équiper votre atelier avec un outil de mesure professionnel à un prix imbattable. L'INSTRUSTAR ISDS205A est disponible immédiatement en stock. Nous assurons une livraison rapide partout au Maroc et garantissons un produit authentique pour vos projets électroniques les plus ambitieux. Ajoutez-le à votre panier dès maintenant pour une expédition prioritaire.
Questions Fréquentes sur l'Utilisation du ISDS205A
Est-il compatible avec Windows 10 et comment installer les pilotes ?
Oui, le ISDS205A est parfaitement compatible de Windows XP à Windows 10 (32/64 bits). Généralement, Windows 10 installe le pilote automatiquement. Si ce n'est pas le cas, pointez manuellement vers le dossier "Driver" ou utilisez l'outil "WinusbCopy.exe" en mode administrateur pour corriger les fichiers winusb.sys.
Quelle est la tension maximale que je peux mesurer en toute sécurité ?
La protection d'entrée matérielle est de 50 Vpk. En mode sonde 1X, la limite est de ±6V. En mode sonde 10X, vous pouvez mesurer jusqu'à ±60V. Attention : Pour mesurer le secteur (220V), l'utilisation d'une sonde différentielle ou d'un transformateur d'isolement pour le PC est obligatoire pour éviter de détruire l'oscilloscope et votre port USB.
La bande passante de 20 MHz est-elle réellement exploitable ?
Techniquement, l'appareil supporte 20 MHz. Cependant, pour obtenir une forme d'onde parfaitement propre et sans déformation, la bande passante réelle exploitable se situe autour de 4 à 5 MHz. Au-delà, des phénomènes d'aliasing (repliement de spectre) peuvent apparaître.
Pourquoi aucune forme d'onde ne s'affiche alors que tout est branché ?
C'est un problème courant souvent lié à l'alimentation USB. Utilisez impérativement les ports USB situés à l'arrière de votre tour PC (plus stables en courant). Vérifiez aussi que les canaux CH1/CH2 sont activés dans le logiciel et essayez un câble USB de haute qualité blindé.
Existe-t-il un SDK pour développer en Python ou C++ ?
Oui, un SDK officiel est disponible (GitHub instrustar-dev) avec des exemples pour C++, Python et LabVIEW. Notez que l'utilisation sous Linux via Libusb est possible mais réputée complexe et parfois instable par rapport à l'environnement Windows.
