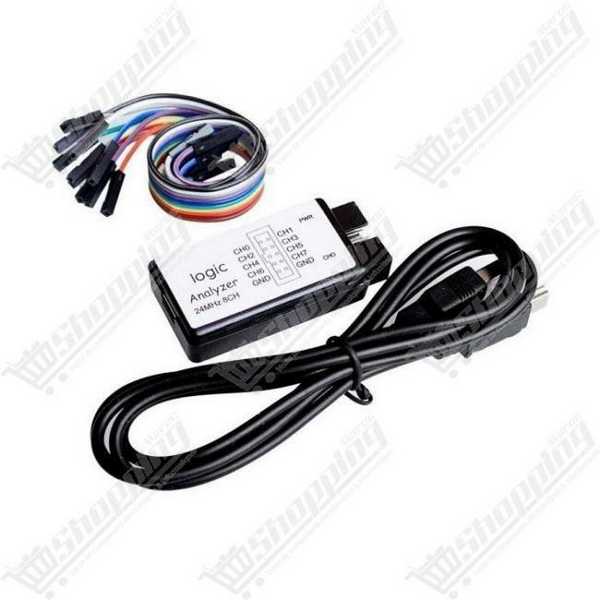

Analyseur logique USB 24 MHz 8 canaux
Visualisez et décodez les signaux numériques de vos circuits électroniques avec cet outil de diagnostic indispensable.
- 8 canaux d'entrée simultanés
- Fréquence d'échantillonnage jusqu'à 24 MHz
- Compatible niveaux logiques 3.3V et 5V
- Décodage protocoles I2C, SPI, UART, CAN
- Compatible logiciel Sigrok / PulseView
- Alimentation USB compacte
Révélez l'Invisible : Analyseur Logique USB 24 MHz 8 Canaux
Vous en avez assez de deviner pourquoi votre code ne fonctionne pas ? Contrairement à un multimètre qui ne fournit qu'une moyenne, cet Analyseur Logique USB 24 MHz vous permet de voir ce qui se passe réellement dans vos câbles à la nanoseconde près. Transformez votre ordinateur en un laboratoire de diagnostic puissant capable de capturer, visualiser et décoder les signaux numériques complexes. Que vous soyez en train de déboguer une communication entre un Arduino et un capteur, ou de faire de l'ingénierie inverse sur un protocole inconnu, cet outil compact est la solution incontournable pour passer du doute à la certitude. C'est l'investissement le plus rentable pour tout électronicien au Maroc souhaitant maîtriser les bus de données.
Performance de Capture de l'Analyseur Logique 24MHz
- Vitesse d'échantillonnage élevée : Capturez les signaux les plus rapides grâce à une fréquence ajustable de 25 KHz jusqu'à 24 MHz, idéale pour la majorité des microcontrôleurs standards.
- Surveillance multi-canaux : Analysez jusqu'à 8 canaux simultanément, permettant de suivre des bus parallèles ou des communications complexes sans perdre une miette de l'information.
- Compatibilité de tension large : Accepte des signaux d'entrée de 0V à 5,25V, rendant l'appareil parfaitement sûr et compatible avec les niveaux logiques TTL 3.3V et 5V.
- Déclenchement intelligent : Ne manquez jamais l'événement critique grâce aux options de Trigger (front montant, descendant, niveau haut/bas) configurables sur n'importe quel canal.
- Écosystème Logiciel Puissant : Conçu pour fonctionner avec la suite open-source Sigrok / PulseView, offrant une flexibilité totale sous Windows, Linux et macOS.
Applications Concrètes pour le Débogage Électronique

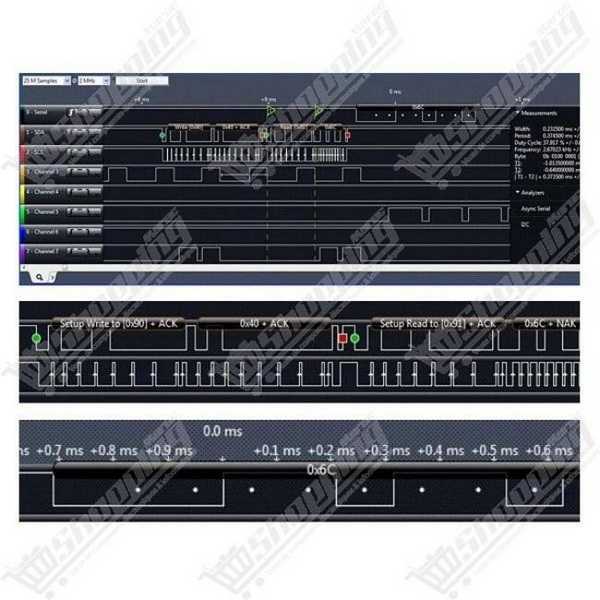

- Décodage de Protocoles : Laissez le logiciel traduire les 0 et les 1 pour vous. Prise en charge native de plus de 30 protocoles dont I2C, SPI, UART, CAN, 1-Wire et DMX-512.
- Diagnostic de Communication : Identifiez immédiatement les problèmes de timing, les collisions de données ou les erreurs de parité qui bloquent vos projets IoT et robotique.
- Développement FPGA et Microcontrôleurs : Vérifiez l'intégrité des signaux sortant de vos cartes de développement avant de finaliser votre circuit imprimé.
- Portabilité Maximale : Alimenté directement par USB (5V DC), cet analyseur tient dans votre poche et vous accompagne sur tous vos chantiers ou ateliers.
Fiche Technique Détaillée : Analyseur Logique 8 Canaux
| Caractéristique | Spécification |
|---|---|
| Fréquence d'échantillonnage Max | 24 MHz (Ajustable) |
| Nombre de Canaux | 8 Entrées numériques |
| Plage de Tension | 0V - 5.25V (Compatible 3.3V / 5V) |
| Impédance d'entrée | > 100 kΩ / 5 pF |
| Interface PC | USB 2.0 (Mini-B ou USB-C) |
| Profondeur Mémoire | Jusqu'à 10 Milliards d'échantillons (selon PC) |
| Seuils Logiques | Low < 0.8V / High > 2.0V |
| Dimensions | 55 mm x 28 mm x 14 mm |
Commander l'Analyseur Logique 24MHz au Maroc
Ne laissez plus un bug invisible ralentir votre innovation. Commandez dès aujourd'hui votre Analyseur Logique USB 24 MHz et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et un stock disponible immédiatement pour satisfaire les makers, étudiants et ingénieurs de Casablanca à Tanger. Le kit inclut l'analyseur, le câble USB et les nappes de connexion nécessaires pour démarrer instantanément.
FAQ : Maîtriser votre Nouvel Outil de Diagnostic
Q1: Quel logiciel est recommandé pour exploiter cet analyseur logique ?
Pour une expérience optimale et gratuite, nous recommandons PulseView (faisant partie de la suite Sigrok). Il est extrêmement puissant pour le décodage de protocoles. Le matériel est également compatible avec les anciennes versions de Saleae Logic.
Q2: Windows ne reconnaît pas l'appareil (Pilote manquant), que faire ?
C'est une étape classique. Téléchargez l'utilitaire gratuit Zadig. Dans les options, cochez "List All Devices", sélectionnez votre analyseur, et remplacez le pilote actuel par WinUSB. Cela permettra à PulseView de détecter l'appareil immédiatement.
Q3: Peut-on mesurer des signaux analogiques ou des tensions supérieures à 5V ?
Non. Cet outil est strictement numérique (0 ou 1). La tension maximale absolue sur une entrée est de 5,25V. Appliquer une tension supérieure (comme du 12V) endommagera l'appareil de manière irréversible.
Q4: Pourquoi mes captures de signaux semblent-elles bruitées ou plates ?
L'erreur la plus fréquente est l'oubli de la masse. Vous devez impérativement relier une broche GND de l'analyseur à la masse (GND) de votre circuit sous test pour établir une référence commune.
Q5: Comment assurer la stabilité de la capture à 24 MHz ?
Le débit de données à 24 MHz sature presque l'USB 2.0. Pour éviter les plantages, connectez l'analyseur directement au port USB de votre carte mère (évitez les hubs USB) et utilisez le câble USB de haute qualité fourni.
