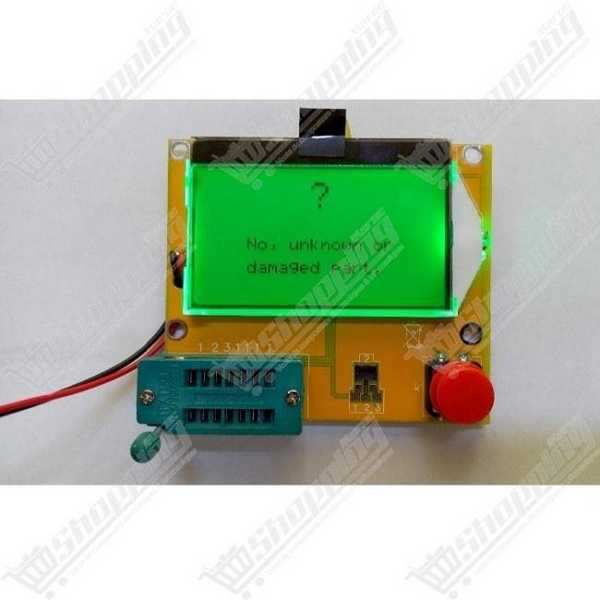

Testeur de composants électronique LCR-T4 numérique multifonction : Transistors, ESR, LCR
Testeur de composants intelligent LCR-T4 pour identifier et mesurer automatiquement transistors, diodes, résistances et condensateurs.

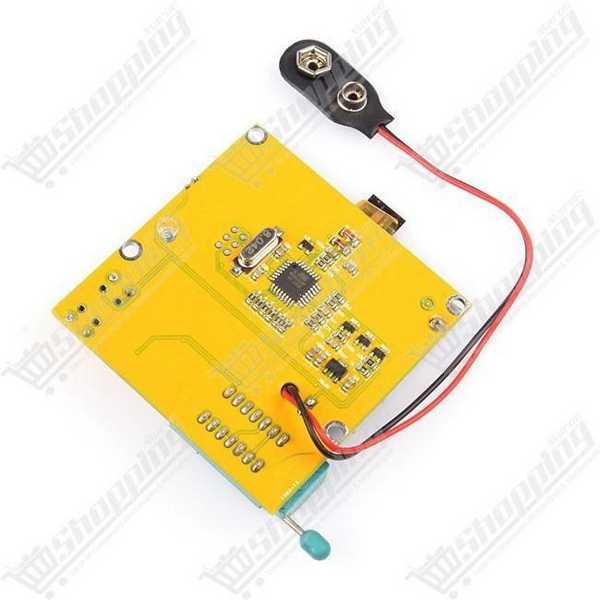

- Microcontrôleur : ATmega328
- Écran : LCD 128x64 rétroéclairé
- Alimentation : Pile 9V (6F22)
- Mesure ESR : Résolution 0.01Ω
- Support : ZIF (Zero Insertion Force)
Analyse instantanée de vos composants avec le LCR-T4
Le multimètre multifonction LCR-T4 est l'outil de diagnostic ultime pour tout électronicien. Fini les doutes sur les composants de récupération ou effacés : insérez le composant, appuyez sur le bouton, et laissez le microcontrôleur ATmega328 faire le travail. Il identifie automatiquement le type de composant (Transistor, MOSFET, Diode, etc.) et affiche son brochage sur un grand écran LCD rétroéclairé. C'est l'assistant idéal pour le tri, la réparation et le prototypage.
Points Forts et Performances Techniques
- Identification Automatique : Reconnaît instantanément les NPN, PNP, MOSFET (N et P), JFET, Diodes, Thyristors et Triacs.

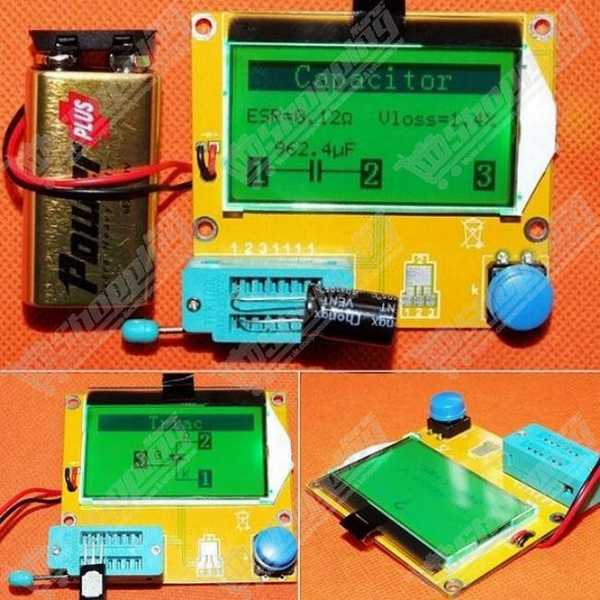

- Mesure ESR Précise : Indispensable pour la réparation, il mesure la Résistance Série Équivalente des condensateurs (>2µF) avec une résolution de 0,01 Ω.
- Affichage Graphique : L'écran LCD 128 x 64 pixels dessine le symbole du composant et indique clairement l'ordre des broches (G-D-S, E-B-C).
- Vitesse d'Exécution : Résultat affiché en environ 2 secondes pour la majorité des tests.
- Gestion d'Énergie : Consommation ultra-faible en veille (20 nA) et arrêt automatique intégré pour préserver votre pile 9V.
Pourquoi choisir le Testeur LCR-T4 ?
- Polyvalence Extrême : Mesure des résistances jusqu'à 50 MΩ et des capacités de 25 pF à 100 mF.
- Facilité d'Utilisation : Opération à bouton unique. Le support ZIF permet de tester sans soudure, juste en clipsant les pattes.
- Détection Avancée : Mesure le facteur d'amplification (hFE) et la tension de seuil (Vbe) des transistors, ainsi que la capacité de grille des MOSFETs.
Spécifications Techniques
| Paramètre | Valeur |
|---|---|
| Processeur | Atmel ATmega328 / ATmega328P |
| Alimentation | Pile 9V (6F22) ou Li-ion 8.4V |
| Plage Résistance | 0,1 Ω à 50 MΩ |
| Plage Capacité | 25 pF à 100 mF |
| Plage Inductance | 0,01 mH à 20 H |
| Dimensions PCB | 71 x 63 mm |
| Poids | 48 g |
FAQ : Utilisation et Précautions
Important : Précautions avec les condensateurs
ATTENTION : Avant d'insérer un condensateur dans le testeur, assurez-vous impérativement de le décharger complètement. Une tension résiduelle peut endommager le microcontrôleur de manière irréversible.
Le testeur ne s'allume pas ou l'écran scintille ?
Vérifiez votre pile 9V. Une tension inférieure à 7V peut causer des erreurs d'affichage ou empêcher le démarrage. Remplacez la pile si nécessaire.
Comment interpréter les entrées 1, 2, 3 du support ZIF ?
Le support possède plusieurs trous, mais ils sont connectés à seulement 3 points de test. Vous pouvez insérer votre composant n'importe où, tant que les pattes sont connectées à des numéros différents (ex: patte sur 1 et patte sur 2). L'appareil détectera automatiquement quel numéro correspond à quelle broche du composant.
