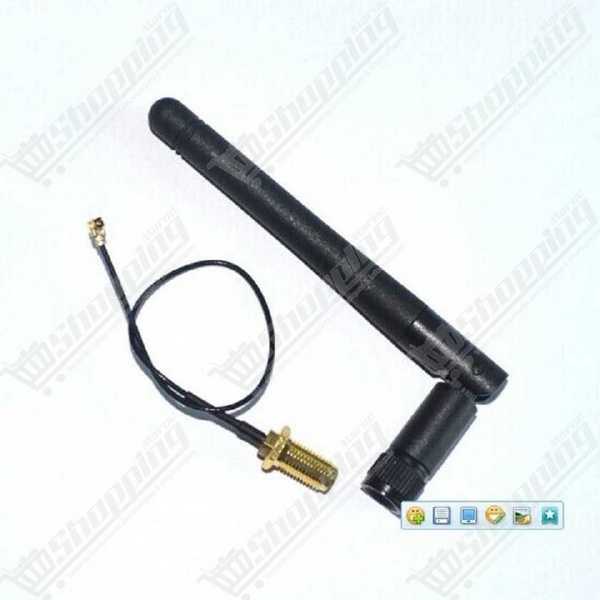

Antenne WiFi 2.4GHz 3dBi pour modules ESP8266 et MT7681

Boostez la Portée de vos Projets IoT avec l'Antenne 3dBi pour ESP8266 et MT7681

Votre projet connecté souffre de déconnexions intempestives ou d'un signal WiFi instable ? L'antenne PCB intégrée aux modules de développement montre rapidement ses limites dès qu'il s'agit de traverser des obstacles ou de couvrir une zone plus large. Ne laissez pas une mauvaise réception brider votre innovation. L'Antenne 3dBi omnidirectionnelle, livrée avec son câble d'extension pigtail, est la solution matérielle incontournable pour garantir une liaison robuste sur la bande 2,4 GHz. Idéale pour sortir le signal d'un boîtier métallique ou étendre la couverture de vos capteurs, elle transforme un module standard en une station de transmission fiable.

Performance et Spécificités Techniques de l'Antenne WiFi SMA

• Gain de 3 dBi : Une amplification significative par rapport aux antennes traces sur PCB, assurant un signal plus propre et plus puissant.
• Compatibilité Universelle : Parfaite pour les modules ESP8266 (ESP-07, ESP-05), les puces MediaTek MT7681 et tout système disposant d'un port U.FL / IPEX.
• Connectique Complète : Le kit inclut un câble adaptateur IPX (u.FL) femelle vers SMA d'environ 15 cm, facilitant le raccordement immédiat.
• Conception Robuste : Antenne pivotante à 90° avec un radôme en Polyuréthane résistant aux variations de température (-40°C à +85°C).
• Impédance Standard : Calibrée à 50 Ω avec un VSWR inférieur ou égal à 1,5 pour minimiser les pertes de retour.

Pourquoi intégrer cette Antenne Externe à vos montages électroniques ?

• Franchissement d'obstacles : Indispensable si votre électronique est enfermée dans une armoire électrique ou un boîtier en aluminium (Cage de Faraday). L'antenne externe déporte le point d'émission à l'extérieur.
• Stabilité Domotique : Assure que vos capteurs de température ou relais connectés en fond de jardin restent accessibles sans latence.
• Installation Plug-and-Play : Grâce au connecteur u.FL standard, l'installation est mécanique et ne demande aucune compétence en programmation complexe.
• Flexibilité de montage : Le câble coaxial permet de positionner l'antenne à l'endroit optimal, indépendamment de la position du microcontrôleur sur le circuit imprimé.

Fiche Technique Détaillée : Kit Antenne 3dBi + Pigtail

Commander l'Antenne WiFi 3dBi pour ESP8266 au Maroc

Optimisez dès maintenant vos installations réseaux sans fil. En commandant ce kit antenne sur notre boutique en ligne, vous bénéficiez d'un prix compétitif et d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc pour que vos projets ne s'arrêtent jamais. Fiabilisez vos communications IoT avec du matériel éprouvé.

Questions Fréquentes sur l'Installation de l'Antenne Externe (FAQ)

Comment activer le connecteur externe sur un module type ESP-07 ?

Sur des modules comme l'ESP-07, le signal est dirigé par défaut vers l'antenne céramique. Pour utiliser ce kit, vous devez déplacer une minuscule résistance de 0 ohm (jumper SMD) située près du connecteur U.FL. Cette opération physique redirige le chemin RF vers la prise externe.

L'antenne ne fonctionne pas, pourquoi mon signal est-il nul ?

Si après installation le signal est inexistant, vérifiez l'absence de court-circuit. Un défaut de fabrication rare ou une mauvaise soudure de la résistance de sélection peut créer un contact entre l'âme et la masse. Testez la continuité avec un multimètre au niveau du connecteur IPEX.

Dois-je modifier mon code Arduino ou MicroPython ?

Absolument pas. L'ajout de cette antenne 3dBi est une modification strictement matérielle (Hardware). Le logiciel (votre code WiFi) n'a pas besoin d'être modifié, car le processeur envoie le signal via le même chemin RF physique.

Est-ce utile pour un boîtier métallique ?

C'est l'usage principal ! Un boîtier en métal bloque les ondes radio (effet Cage de Faraday). En perçant le boîtier pour y fixer le connecteur SMA et en vissant l'antenne à l'extérieur, vous permettez au module enfermé de communiquer parfaitement avec votre routeur.

Puis-je l'utiliser sur un ESP-12F sans connecteur ?

C'est techniquement possible mais réservé aux experts. Il faut couper la piste de l'antenne PCB d'origine et souder l'âme du câble coaxial directement sur la sortie RF de la puce, et le blindage à la masse. Une mauvaise manipulation peut détruire le module.
