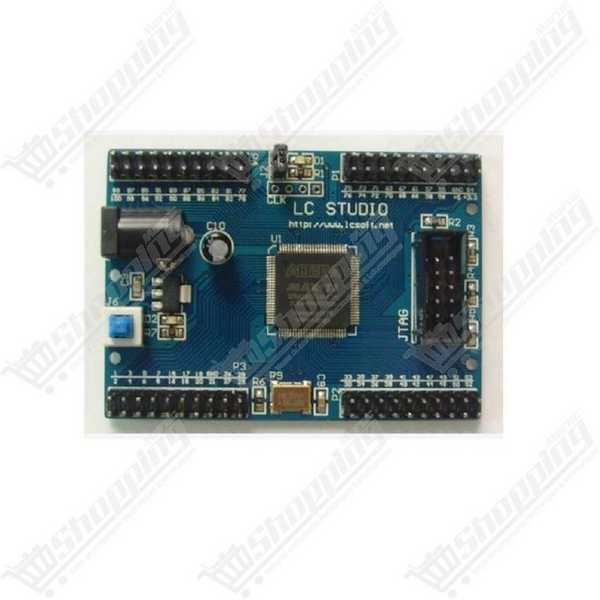

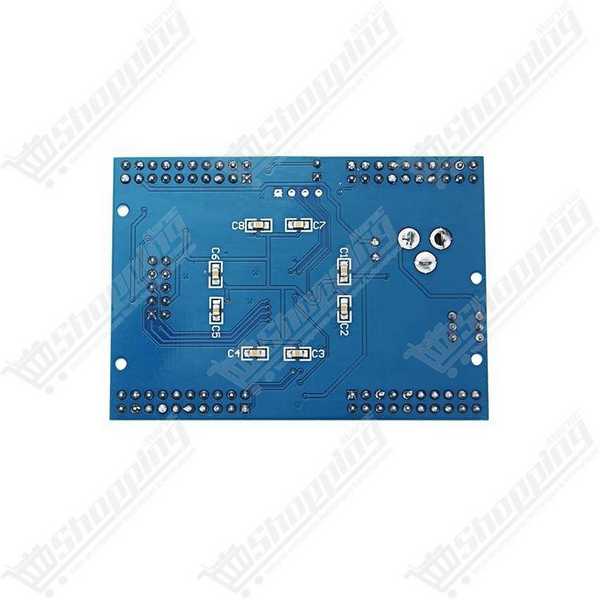

Carte de développement Altera MAX II EPM240 CPLD
Plateforme de développement compacte basée sur le CPLD Altera MAX II EPM240 pour l'apprentissage et le prototypage rapide.
- Cœur CPLD EPM240T100C5N avec 240 éléments logiques
- Oscillateur à quartz actif de 50 MHz intégré
- 80 broches d'E/S accessibles sur connecteurs latéraux
- Régulateur de tension AMS1117-3.3V embarqué
- Programmation via interface JTAG standard
Libérez le Potentiel de la Logique Programmable avec la Carte Altera MAX II EPM240
Plongez dans l'univers de la conception numérique avec la carte de développement Altera MAX II EPM240. Conçue pour les étudiants, les ingénieurs et les passionnés d'électronique, cette plateforme compacte est l'outil idéal pour l'apprentissage des langages VHDL/Verilog et le prototypage de circuits logiques complexes. Contrairement aux FPGA classiques basés sur la SRAM, ce CPLD utilise une architecture non-volatile, ce qui signifie que votre programme est conservé même lorsque l'alimentation est coupée, garantissant un démarrage instantané (InstantOn).
Architecture et Performance du Module CPLD
- Puce CPLD Performante : Équipée du circuit Altera (Intel) EPM240T100C5N, offrant 240 éléments logiques (LE) et 192 macrocellules pour implémenter vos machines d'états et contrôleurs.
- Cadencement Précis : Intègre un oscillateur à quartz actif de 50 MHz, permettant de piloter vos conceptions séquentielles avec précision. Le CPLD supporte des fréquences internes allant jusqu'à 304 MHz.
- Connectivité Maximale : Accédez facilement à vos signaux grâce aux connecteurs latéraux offrant 80 broches d'E/S utilisateur, compatibles avec une large gamme de niveaux logiques (MultiVolt).
- Gestion d'Énergie Optimisée : Le régulateur AMS1117-3.3 convertit l'alimentation 5V en 3.3V stable, avec une consommation en veille ultra-faible de 25 µA.
- Programmation Standard : Interface JTAG 10 broches dédiée pour le téléversement rapide de vos bitstreams via USB-Blaster (non inclus).
Pourquoi Choisir ce Kit de Développement EPM240 ?
- Idéal pour l'Éducation : La plateforme parfaite pour comprendre les fondamentaux de la logique combinatoire et séquentielle sans la complexité excessive des gros FPGA.
- Remplacement de Logique Discrète : Une solution économique pour remplacer plusieurs puces TTL ou CMOS par une seule carte compacte de 72 mm x 52 mm.
- Robustesse et Fiabilité : La mémoire Flash interne (UFM) de 8 Kbits protège votre configuration, et la fonction Hot-Socketing sécurise la carte lors des manipulations sous tension.
- Prêt à l'Emploi : Comprend une LED programmable, un bouton Reset et un interrupteur d'alimentation pour faciliter vos tests immédiats.
Fiche Technique Détaillée
| Caractéristique | Spécification |
|---|---|
| Modèle CPLD | Altera EPM240T100C5N (Famille MAX II) |
| Ressources Logiques | 240 LE / 192 Macrocellules |
| Mémoire Utilisateur | 8 Kbits (Flash UFM Non-volatile) |
| Horloge | Quartz 50 MHz embarqué |
| Alimentation | DC 5V (Jack ou USB) - Régulé à 3.3V / 1.8V interne |
| Entrées / Sorties (I/O) | Jusqu'à 80 broches disponibles |
| Interface | Port JTAG (10 broches) |
| Dimensions | 72 mm x 52 mm x 13 mm |
Commander votre Kit CPLD au Maroc
Passez à la vitesse supérieure dans vos projets électroniques. Commandez votre Carte de Développement Altera MAX II EPM240 dès aujourd'hui et profitez d'une livraison rapide partout au Maroc. Que vous soyez étudiant ou professionnel, nous garantissons un stock disponible et un matériel de qualité pour concrétiser vos idées.
Questions Fréquentes (FAQ)
- Quel logiciel utiliser pour programmer cette carte ?
- La carte est compatible avec le logiciel Intel Quartus II. Pour ce composant spécifique (série MAX II), il est recommandé d'utiliser la version 13.0sp1 ou 13.1 Web Edition qui supporte pleinement cette architecture.
- Ai-je besoin d'un programmateur externe ?
- Oui, le transfert du programme nécessite une sonde JTAG type USB-Blaster (vendue séparément). Le port USB de la carte sert uniquement à l'alimentation.
- La carte conserve-t-elle le programme hors tension ?
- Oui, c'est l'avantage majeur du CPLD MAX II. Grâce à sa mémoire Flash interne, votre configuration reste active même après coupure de l'alimentation (technologie InstantOn).
