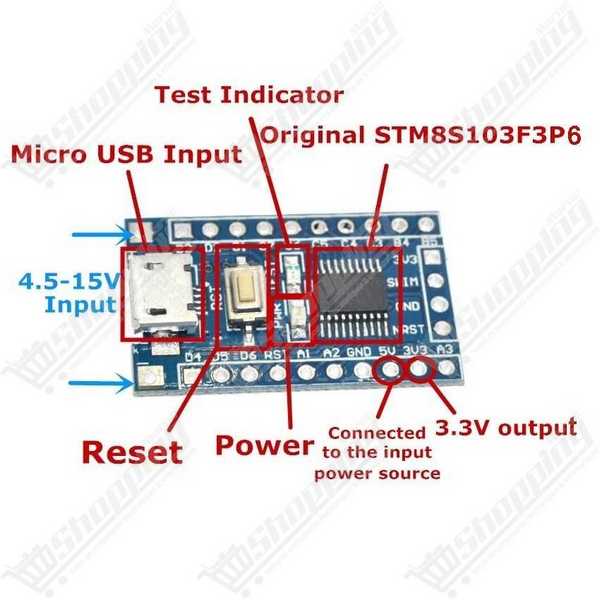

Carte de développement STM8S103F3P6 STM8
Carte de développement compacte basée sur le microcontrôleur STM8S103F3P6 8 bits pour vos projets électroniques.
- Microcontrôleur : STM8S103F3P6 architecture 8 bits
- Fréquence : 16 MHz avec 8 Ko de Flash
- Connectivité : Interfaces UART, SPI et I2C
- Programmation : Port SWIM compatible ST-Link
- Alimentation : Port USB ou broches directes
Pourquoi choisir le Mini Module de Développement STM8S103F3P6 pour vos Projets ?
Pourquoi utiliser une artillerie lourde quand la précision chirurgicale suffit ? Le Mini Module de Développement STM8S103F3P6 est la réponse pragmatique pour les ingénieurs et hobbyistes cherchant à optimiser les coûts sans sacrifier la fiabilité. Conçue autour d'une architecture native STM8 8 bits, cette carte "Breakout" est l'alternative intelligente aux microcontrôleurs surdimensionnés. Idéale pour sortir du confort de l'Arduino et plonger dans la gestion directe des registres, elle offre une plateforme stable pour le prototypage rapide et l'intégration dans des produits finis à faible consommation. C'est le choix par excellence pour maîtriser l'architecture Harvard et développer des systèmes embarqués efficaces au Maroc.
Atouts Techniques et Performance du Microcontrôleur STM8
- Cœur Robuste : Architecture propriétaire STM8 8 bits avec pipeline à 3 étapes pour une exécution fluide jusqu'à 16 MHz.
- Mémoire Optimisée : Embarque 8 Ko de Flash pour votre code et une véritable EEPROM de 640 octets (300 000 cycles) pour stocker vos données critiques hors tension.
- Connectivité Polyvalente : Intègre nativement les protocoles UART, SPI (8 Mbit/s) et I2C (400 kbit/s) pour dialoguer avec tous vos capteurs et périphériques.
- Précision Analogique : Convertisseur ADC 10 bits avec 5 canaux multiplexés pour une lecture fine des signaux environnementaux.

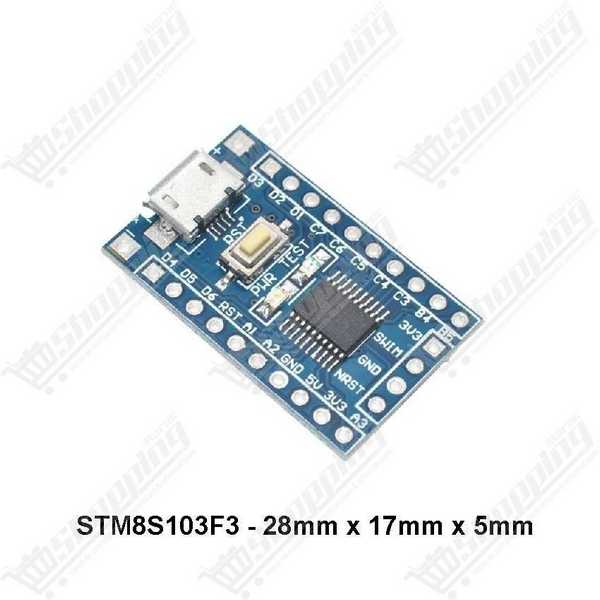

- Design Compact : Format ultra-réduit de 18 mm x 30 mm avec un espacement de broches de 2,54 mm, parfait pour une insertion directe sur breadboard.
Applications Concrètes du Module STM8S103F3P6
- Contrôle Industriel Low-Cost : Gestion de moteurs simples, lecture de capteurs de température ou relais d'automatisation.
- Apprentissage "Bare Metal" : La plateforme idéale pour les étudiants souhaitant comprendre le fonctionnement intime d'un MCU sans la surcouche d'un OS.
- Projets IoT sur Batterie : Grâce à sa faible consommation et sa large plage de tension (2,95 V à 5,5 V), il est parfait pour les nœuds de capteurs autonomes.
- Conversion de Signaux : Utilisation comme pont intelligent I2C vers UART ou gestionnaire de bus dédié.
Fiche Technique Détaillée : STM8S103F3P6 Breakout Board
| Caractéristique | Spécification |
|---|---|
| Microcontrôleur | STM8S103F3P6 (8-bit) |
| Fréquence Max | 16 MHz (Oscillateur RC interne ou Quartz) |
| Mémoire Flash | 8 Ko (10 000 cycles d'effacement) |
| Mémoire RAM | 1 Ko |
| EEPROM Données | 640 octets (True EEPROM) |
| Alimentation (Vin) | 4.5V à 15V (via pin) ou 5V (via USB) |
| Interface Programmation | SWIM (Nécessite ST-Link V2) |

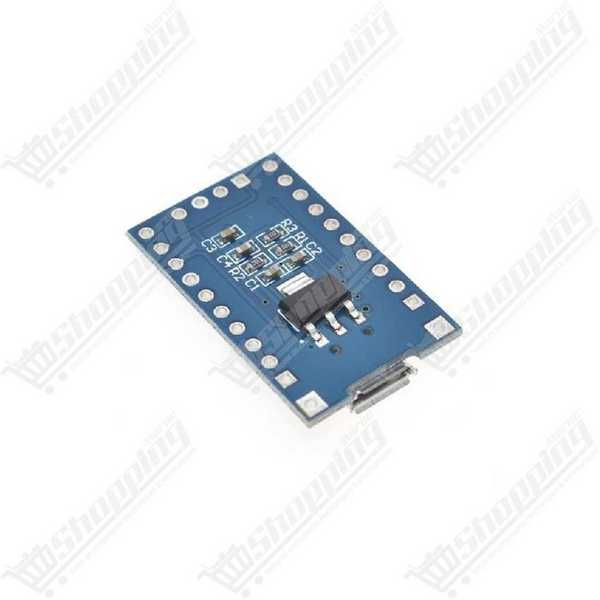

| Régulateur Intégré | AMS1117-3.3V |
| Port USB | Alimentation uniquement (Pas de données) |
Commander votre STM8S103F3P6 au Maroc
Ne retardez plus vos phases de prototypage. Commandez dès aujourd'hui votre Mini Module STM8S103F3P6 et bénéficiez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un composant de qualité, testé et prêt à l'emploi, au prix le plus compétitif du marché. Stock disponible immédiatement pour vos projets académiques ou industriels.
Questions Fréquentes sur le Kit de Développement STM8 (FAQ)
Est-il possible de programmer la carte STM8 directement via le port USB ?
Non, c'est une confusion fréquente. Sur ce module "Minimum System", le port USB (Mini/Micro/Type-C) sert uniquement à l'alimentation électrique. Pour téléverser votre code ou déboguer, vous devez impérativement utiliser l'interface SWIM avec un programmateur externe de type ST-LINK/V2.
Quels logiciels (IDE) utiliser pour programmer le STM8S103F3P6 ?
Pour un développement professionnel, le duo ST Visual Develop (STVD) avec le compilateur Cosmic C est la référence. Les utilisateurs d'IAR Embedded Workbench trouveront aussi leur bonheur. Pour les amateurs de simplicité, l'environnement Arduino IDE est compatible via le noyau "Sduino", rendant l'accès très facile aux débutants.
Que faire si mon programmateur ST-LINK affiche "No STM8 target found" ?
Cette erreur indique souvent un problème de connexion physique. Vérifiez scrupuleusement le câblage des 4 broches : VCC, GND, SWIM et NRST. Assurez-vous que la carte est bien alimentée. Si le problème persiste, essayez de réduire la vitesse de communication dans les réglages de votre logiciel (STVP).
Quelle est la tension supportée par les broches d'Entrée/Sortie (GPIO) ?
Le microcontrôleur fonctionne nativement entre 2,95V et 5,5V. La carte inclut un régulateur 3.3V, mais de nombreuses broches sont tolérantes au 5V. Il est crucial de consulter le datasheet du STM8S103F3P6 pour vérifier la tolérance spécifique de chaque pin avant de connecter des périphériques 5V.
Comment piloter la LED intégrée sur la carte "Blue Board" ?
La LED utilisateur embarquée est généralement connectée à la broche PB5 (parfois étiquetée D3 sur les schémas Arduino). Notez qu'elle est souvent active à l'état bas (Low). Vous devrez configurer ce port en sortie "Push-Pull" dans votre code pour contrôler l'éclairage.
