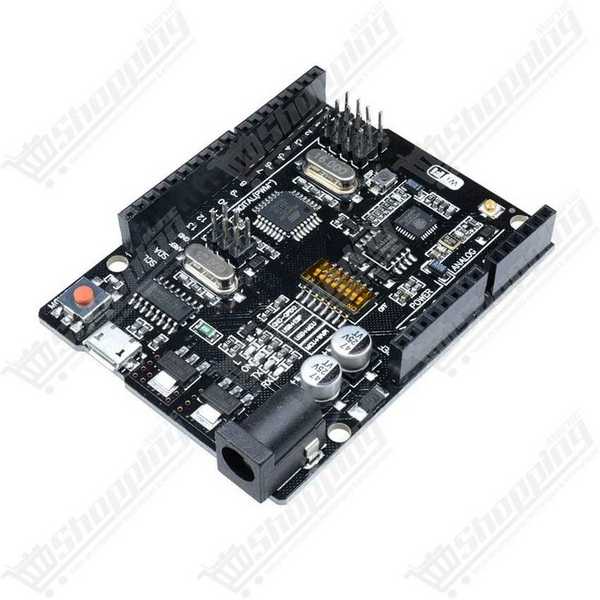

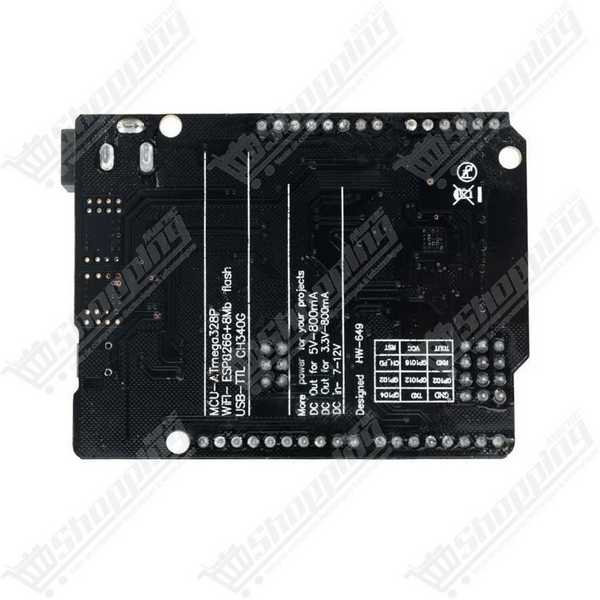

Carte UNO R3 WiFi ESP8266 ATmega328P CH340G
Carte hybride puissante combinant ATmega328P et ESP8266 pour vos projets IoT connectés et performants.
- Microcontrôleurs : ATmega328P + ESP8266 (32Mb)
- Driver USB : CH340G stable et fiable
- Connectivité : WiFi 802.11 b/g/n intégré
- Configuration : DIP Switch 8 positions
- Alimentation : 7-12V via Jack DC
Révolutionnez vos projets IoT avec la Carte UNO R3 WiFi
Vous cherchez à connecter vos projets au monde sans vous encombrer de shields coûteux ou de câblages "spaghetti" instables ? La Carte UNO R3 WiFi est la fusion parfaite que vous attendiez. Imaginez la robustesse légendaire de l'ATmega328P combinée nativement à la puissance de communication de l'ESP8266, le tout sur un seul PCB compact. C'est la solution ultime pour les makers au Maroc souhaitant passer de l'électronique classique à l'Internet des Objets (IoT) sans friction. Que vous souhaitiez créer un serveur web autonome ou piloter des relais à distance, cette carte élimine les intermédiaires pour une efficacité maximale.
Architecture et Puissance de la UNO R3 WiFi Intégrée
- Cerveaux Hybrides : Une architecture double cœur intégrant un ATmega328P (8 bits) pour le contrôle matériel et un ESP8266 (32 bits) dédié à la connectivité sans fil.
- Mémoire Étendue : Profitez d'une mémoire flash massive de 32 Mb (4 Mo) sur l'ESP8266, idéale pour stocker des pages web complexes ou des logs de données.
- Connectivité Moderne : Équipée d'un port Micro USB et du convertisseur USB-TTL CH340G pour une communication série fluide et fiable.
- Haute Compatibilité : Conserve le facteur de forme standard, assurant une compatibilité totale avec vos shields et boîtiers Arduino UNO R3 existants.
- Antenne Intégrée : Une antenne WiFi 802.11 b/g/n gravée directement sur le PCB pour une portée optimisée sans composants externes fragiles.
Pourquoi choisir cette carte hybride pour vos prototypes ?
- Flexibilité Totale via DIP Switch : Un commutateur à 8 positions vous permet de changer le mode de fonctionnement instantanément : programmez l'UNO, flashez l'ESP, ou faites-les dialoguer entre eux sans débrancher un seul fil.
- Domotique Simplifiée : Parfaite pour créer des prises connectées, des stations météo WiFi ou des systèmes d'arrosage intelligents pilotables via smartphone.
- Gain de Place et d'Énergie : En regroupant deux modules en un, vous réduisez l'encombrement de vos montages et optimisez la consommation électrique via l'entrée DC 7-12V.
- Polyvalence I/O : Accédez à 14 broches numériques et 6 entrées analogiques, tout en bénéficiant de la puissance de calcul du WiFi pour le traitement des données en nuage.
Fiche Technique Détaillée : UNO R3 WiFi (ATmega328P + ESP8266)
| Caractéristique | Spécification |
|---|---|
| Microcontrôleur Principal | ATmega328P (16 MHz) |
| Module WiFi | ESP8266 (32 bits) |
| Mémoire Flash ESP | 32 Mb (4 Mo) |
| Convertisseur USB | CH340G |
| Tension de fonctionnement | 5V |
| Tension d'entrée (VIN/Jack) | Recommandée : 7V - 12V (Limites : 6V - 20V) |
| Connecteur USB | Micro USB |
| Sortie 3.3V | Max 800 mA |
| Broches I/O | 14 Numériques (6 PWM), 6 Analogiques |
| Dimensions | 53.34 x 68.58 mm |
Commander la UNO R3 WiFi au Maroc
Ne laissez pas la complexité du matériel ralentir votre créativité. Commandez dès maintenant votre UNO R3 WiFi et bénéficiez d'une livraison rapide partout au Maroc. Nous offrons ce bijou technologique à un prix compétitif, garanti disponible immédiatement en stock. C'est l'outil indispensable pour tout électronicien ou étudiant souhaitant maîtriser l'IoT professionnellement.
FAQ : Configuration et Dépannage de la UNO R3 WiFi
Comment configurer les commutateurs DIP pour programmer l'ATmega328P ?
Pour téléverser un code "classique" (mode Arduino Uno standard), réglez les commutateurs 3 et 4 sur ON et tous les autres (1, 2, 5, 6, 7, 8) sur OFF. Dans l'IDE, choisissez simplement la carte "Arduino Uno".
Pourquoi ma carte n'est-elle pas reconnue par mon ordinateur ?
Cette carte utilise la puce CH340G. Si le port COM est invisible, installez le pilote CH341SER. Vérifiez aussi que votre câble Micro USB permet le transfert de données (Data) et n'est pas juste un câble de charge.
Quelle est la procédure pour programmer le module ESP8266 ?
Pour mettre à jour ou programmer l'ESP8266, activez le mode flash en mettant les commutateurs 5, 6 et 7 sur ON (les autres sur OFF). Sélectionnez "Generic ESP8266 Module" dans votre IDE. Une fois terminé, passez le switch 7 sur OFF pour exécuter le code.
Comment faire communiquer l'ATmega328P et l'ESP8266 entre eux ?
Pour lier les deux puces via le port série interne, positionnez les switchs 1 et 2 sur ON (les autres sur OFF). Attention : le moniteur série USB de l'ordinateur ne sera pas disponible pour le débogage dans ce mode.
Pourquoi ai-je des instabilités ou des redémarrages WiFi ?
Le WiFi est énergivore. L'alimentation USB seule peut être insuffisante lors des pics de transmission. Nous recommandons vivement une alimentation externe de 7V à 9V via le connecteur Jack DC pour une stabilité parfaite.
