Mega 2560 R3 WiFi (ATmega2560 + ESP8266) avec Convertisseur CH340G
Solution tout-en-un puissante intégrant ATmega2560 et ESP8266 pour vos projets IoT connectés et robotiques.

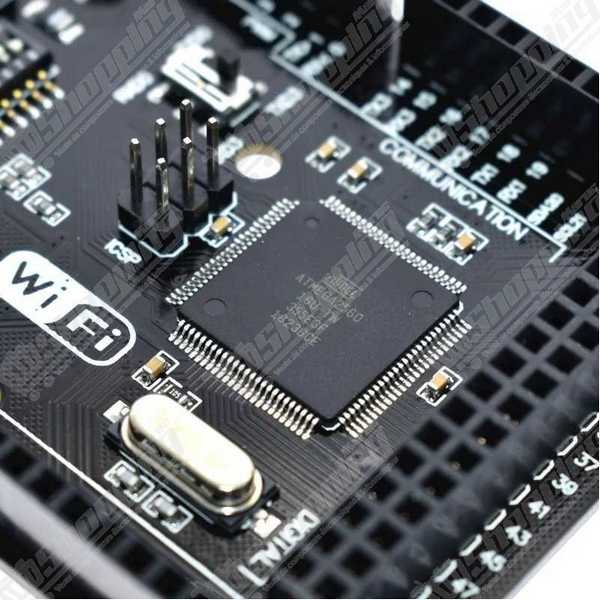

- Microcontrôleur ATmega2560 16MHz
- Module Wi-Fi ESP8266 32Mb intégré
- Convertisseur USB-TTL CH340G
- 54 E/S numériques et 16 analogiques
- Configuration flexible via DIP Switch
Fusionnez Puissance et Connectivité : Carte Mega 2560 + ESP8266 (32Mb)
Vous en avez assez d'empiler des shields instables ou de gérer un câblage complexe pour connecter votre projet au web ? La carte de développement Mega 2560 + ESP8266 est la réponse élégante à vos besoins d'IoT avancés. Cette solution ingénieuse combine la robustesse légendaire du microcontrôleur ATmega2560 avec la connectivité fluide du module Wi-Fi ESP8266, le tout sur un seul circuit imprimé compact. Avec une mémoire flash étendue de 32 Mb (4 Mo) pour la partie Wi-Fi, cette carte est conçue pour les créateurs qui refusent de choisir entre le nombre d'entrées/sorties et la capacité réseau.
Atouts Techniques de ce Module Hybride Arduino-Compatible
- Architecture Double Cœur : Profitez de la puissance de calcul de l'ATmega2560 (8-bit à 16 MHz) pour le matériel et du Tensilica L106 32-bit de l'ESP8266 pour la gestion réseau.
- Connectivité Étendue : Gérez des projets complexes grâce à 54 E/S numériques et 16 entrées analogiques, tout en communiquant via le protocole Wi-Fi 802.11 b/g/n.
- Flexibilité Totale via DIP Switch : Un commutateur intégré permet de configurer la communication : connectez l'USB au Mega, l'USB à l'ESP8266, ou faites dialoguer les deux puces via UART (Serial3) sans aucun câble externe.
- Interface Simplifiée : Équipée du convertisseur USB-TTL CH340G, une seule connexion Micro USB suffit pour programmer indépendamment ou conjointement les deux microcontrôleurs.
- Mémoire Boostée : Contrairement aux modules standards, la partie ESP dispose de 32 Mb de mémoire flash, idéal pour stocker des pages web embarquées ou des firmwares volumineux.
Pourquoi intégrer cette carte Mega + WiFi dans vos projets ?
- Domotique Centralisée : Utilisez le Mega pour piloter des dizaines de relais, capteurs et écrans, tandis que l'ESP8266 gère l'interface web ou la connexion MQTT.
- Robotique Connectée : Contrôlez des bras robotiques complexes ou des rovers grâce aux nombreuses sorties PWM, tout en recevant des ordres de télémétrie à distance.
- Gain de Place et Fiabilité : Éliminez les risques de faux contacts liés aux breadboards. C'est une solution tout-en-un robuste pour le prototypage rapide et l'intégration finale.
- Station Météo Avancée : Connectez de multiples capteurs environnementaux et envoyez les données directement dans le cloud via les protocoles TCP/IP, IPv4 ou SSL.
Fiche Technique Détaillée : Wemos Mega + WiFi R3
| Caractéristique | Spécification |
|---|---|
| Microcontrôleur Principal | ATmega2560 (16 MHz, 256 Ko Flash, 8 Ko SRAM) |
| Module Wi-Fi | ESP8266 (802.11 b/g/n, 32 Mb / 4 Mo Flash Externe) |
| Convertisseur USB | CH340G (Nécessite drivers spécifiques) |
| Tension d'alimentation (VIN) | 7V à 12V DC recommandé (Jack DC ou Pin VIN) |
| Entrées/Sorties (Mega) | 54 Digitales (15 PWM), 16 Analogiques, 4 UARTs |
| Niveaux Logiques | 5V (Mega) / 3.3V (ESP8266) |
| Modes de configuration | Sélecteur DIP Switch 8 positions |
| Connecteur | Micro USB |

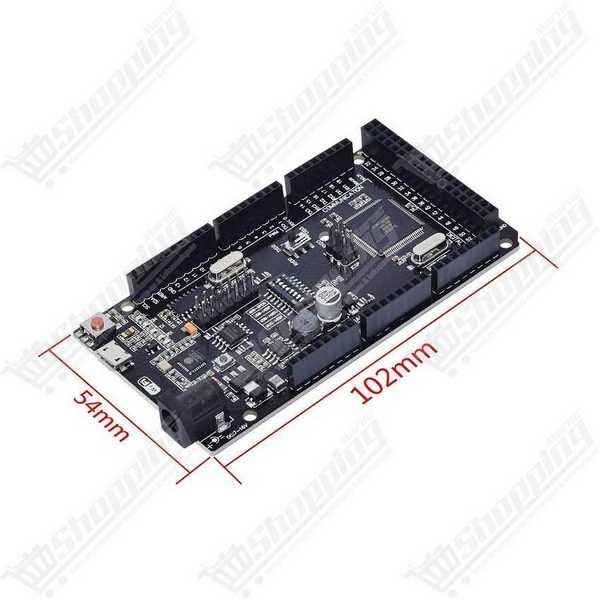

| Dimensions | 101.6 x 53.3 mm |
Commander votre Carte de Développement Mega + WiFi au Maroc
Passez au niveau supérieur de l'électronique embarquée dès aujourd'hui. En commandant chez nous, vous bénéficiez d'une livraison rapide partout au Maroc et d'un produit testé et garanti. Nos stocks sont disponibles immédiatement à un prix compétitif pour vous permettre de démarrer vos projets IoT sans attendre. Ajoutez ce module hybride à votre panier et simplifiez vos conceptions électroniques.
FAQ : Configuration et Dépannage de la carte Mega 2560 ESP8266

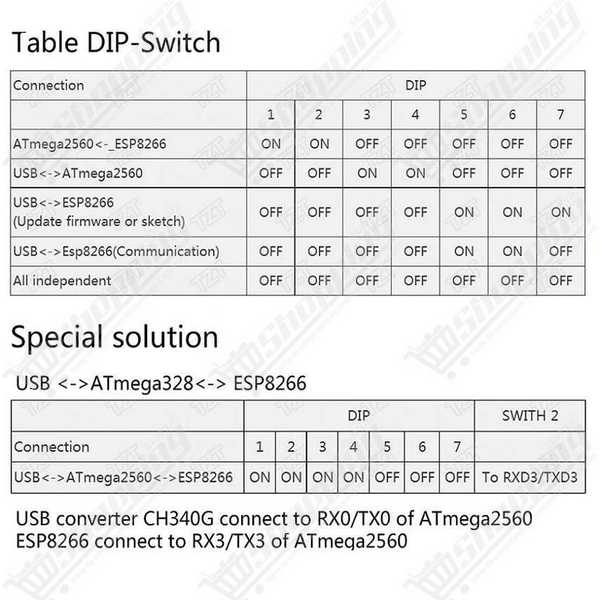

Comment configurer les commutateurs DIP pour programmer l'ATmega2560 ?
Pour téléverser un sketch sur la partie Mega, placez les commutateurs 1 et 2 sur ON et tous les autres (3 à 8) sur OFF. Cela crée un pont direct entre l'USB et l'ATmega2560.
Pourquoi mon ordinateur ne reconnaît-il pas le port COM ?
Cette carte utilise le driver CH340G. Si le port n'apparaît pas, téléchargez et installez les pilotes CH340. Assurez-vous également d'utiliser un câble Micro USB capable de transférer des données (et non un simple câble de charge).
Comment faire communiquer le Mega et l'ESP8266 entre eux ?
Pour une communication interne, mettez les switchs 3 et 4 sur ON. Dans votre code, utilisez impérativement le port Serial3 du Mega pour envoyer des commandes ou des données vers le module Wi-Fi.
Quelle est la procédure pour flasher le firmware de l'ESP8266 ?
Activez les switchs 5, 6 et 7 sur ON. Le switch 7 met l'ESP en mode "Bootloader/Flash". Dans l'IDE Arduino, sélectionnez "Generic ESP8266 Module". Après le flash, remettez le switch 7 sur OFF.
Quelle bibliothèque utiliser pour le Wi-Fi ?
Nous recommandons l'utilisation de la bibliothèque WiFiEsp ou WiFiEspAT. Elle permet de piloter l'ESP8266 via des commandes AT sur le port Serial3, rendant l'intégration aussi simple que sur un shield Ethernet classique.
