Module WiFi Série ESP8266 ESP-07 Grande Portée

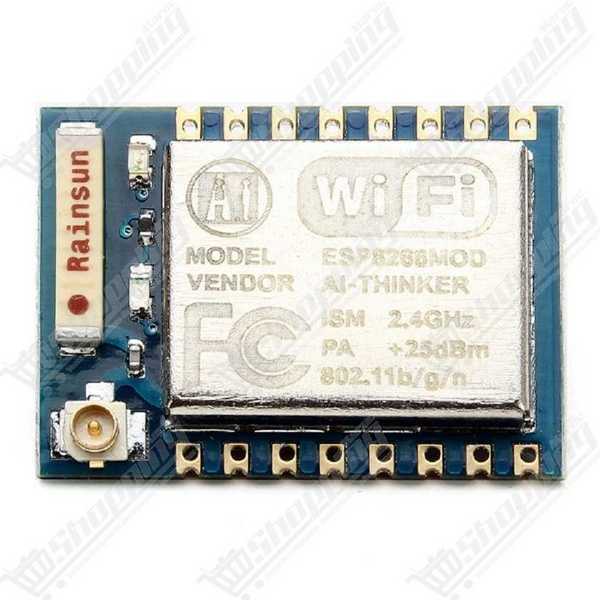

Module WiFi compact à blindage métallique et connecteur d'antenne externe pour une portée étendue et fiable.
- Puce : ESP8266EX (80 MHz / 160 MHz)
- Antenne : Céramique intégrée + Port IPEX u.FL
- Tension de fonctionnement : 3.0V - 3.6V
- Protocoles : 802.11 b/g/n, Stack TCP/IP
- Interfaces : UART, I2C, SPI, ADC, GPIO
Puissance et Portée Étendue pour vos Projets IoT avec le Module ESP8266 ESP-07
Vous trouvez les modules WiFi standards trop limités en distance ou trop sensibles aux interférences ? Passez à la vitesse supérieure avec le Module ESP8266 ESP-07. Contrairement aux versions basiques, ce composant est spécifiquement architecturé pour les environnements exigeants. Grâce à son capot métallique de blindage RF, il offre une immunité exceptionnelle contre le bruit électromagnétique, garantissant une transmission de données stable même dans des conditions difficiles. De plus, sa véritable force réside dans sa polyvalence : utilisez l'antenne céramique pour les tests rapides, ou basculez sur le connecteur IPEX (u.FL) pour y adjoindre une antenne externe et multiplier votre portée par dix. C'est la solution de choix pour les ingénieurs et makers au Maroc cherchant à fiabiliser leur domotique ou leur télémétrie industrielle.
Atouts Techniques et Architecture du ESP-07
- Cœur Puissant : Propulsé par le célèbre SoC ESP8266EX cadencé à 80 MHz (overclockable à 160 MHz), capable de gérer des scripts complexes sans latence.
- Connectivité Flexible : Intègre une double option d'antenne unique : une antenne céramique pour la compacité et un port u.FL (IPEX) dédié aux antennes externes à haut gain.
- Stabilité du Signal : Le boîtier dispose d'un blindage métallique (RF Shield) certifié, réduisant drastiquement les interférences électromagnétiques par rapport à un ESP-12 standard.
- Protocole Complet : Support natif du standard WiFi 802.11 b/g/n sur la bande 2,4 GHz avec une pile TCP/IP intégrée pour vos requêtes HTTP, MQTT ou FTP.
- Consommation Maîtrisée : Idéal pour les systèmes sur batterie avec un mode Deep Sleep consommant moins de 10 µA.
- Mémoire Flash : Équipé de 1 Mo de mémoire, suffisant pour héberger des serveurs web légers et des applications IoT robustes.
Applications Concrètes : Que faire avec ce module WiFi ?
- Réseaux de Capteurs Étendus : Grâce au port d'antenne externe, collectez des données (température, humidité) au fond de votre jardin ou dans un entrepôt industriel loin du routeur.
- Domotique Sécurisée : Créez des interrupteurs connectés ou des contrôleurs d'éclairage qui ne souffrent pas des interférences générées par d'autres appareils électriques grâce au blindage.
- Drones et Robotique : La légèreté et la portée du module en font un excellent choix pour la télémétrie embarquée sur des objets volants ou roulants.
- Pont UART vers WiFi : Transformez n'importe quel microcontrôleur classique en un objet connecté en utilisant l'ESP-07 comme passerelle de communication série transparente.
Fiche Technique Détaillée : Module ESP8266 ESP-07
| Caractéristique | Spécification |
|---|---|
| Microcontrôleur | ESP8266EX (Tensilica L106 32-bit RISC) |
| Tension d'alimentation | Strictement 3,0V à 3,6V (Typique 3,3V) |
| Consommation (Pic) | ~200 mA (Prévoir alim 500mA min) |
| Fréquence WiFi | 2,4 GHz - 2,5 GHz |
| Antenne | Céramique intégrée + Connecteur IPEX/u.FL |
| Interfaces | UART, SPI, I2C, PWM, ADC (10-bit), GPIO |

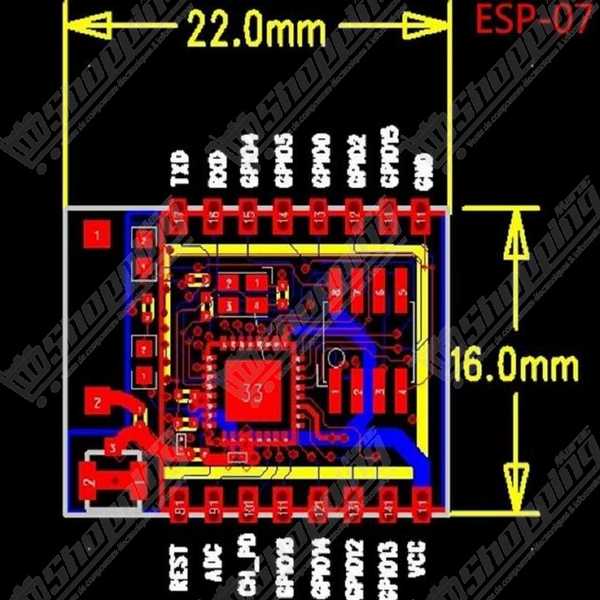

| Dimensions | 21,2 mm x 16 mm x 3 mm (Format SMD-16) |
| Température de service | -40°C à +125°C |
Commander le Module ESP8266 ESP-07 au Maroc
Ne laissez pas une mauvaise connexion brider votre créativité. Commandez dès maintenant votre Module ESP-07 et profitez d'une disponibilité immédiate dans notre stock au Maroc. Nous garantissons un prix compétitif et une livraison rapide partout dans le royaume pour que vous puissiez démarrer votre prototypage sans attendre. Ajoutez la puissance de la longue portée à votre panier !
FAQ : Résolution des Problèmes Courants sur l'ESP-07
- Pourquoi la portée est-elle faible alors qu'il est vendu comme "Longue Portée" ?
- L'antenne céramique intégrée est basique. Pour débloquer la véritable performance "Longue Portée" de l'ESP-07, il est impératif de connecter une antenne WiFi externe via le connecteur u.FL (IPEX) situé sur la carte.
- Mon module redémarre en boucle (Bootloop), pourquoi ?
- C'est le problème n°1. L'ESP8266 génère des pics de courant de près de 500mA lors des émissions WiFi. Si vous l'alimentez via le 3.3V d'un Arduino standard, le courant est insuffisant, provoquant une chute de tension et un redémarrage. Utilisez une alimentation externe dédiée robuste de 3.3V.
- Puis-je brancher l'ESP-07 directement sur mon Arduino Uno (5V) ?
- Non ! Les broches de l'ESP-07 ne sont pas tolérantes au 5V. Appliquer du 5V sur VCC ou sur les lignes de données (RX/TX) détruira le module. Vous devez utiliser un convertisseur de niveau logique (Logic Level Shifter) pour communiquer avec des systèmes 5V.
- Comment passer en mode "Programmation" (Flash Mode) ?

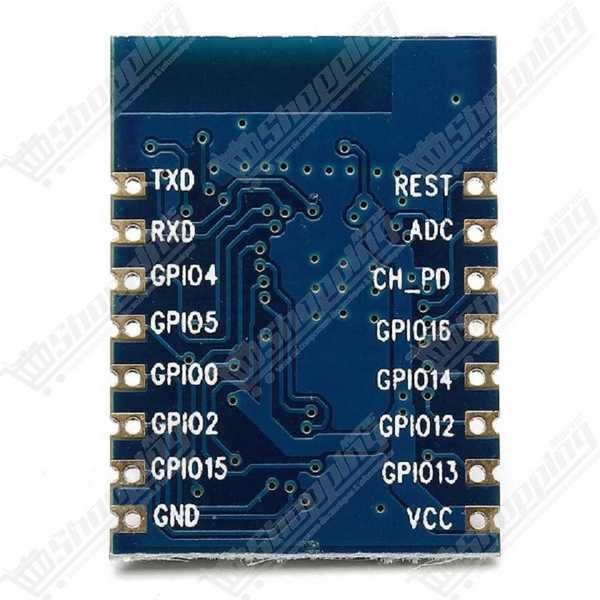

- Pour téléverser du code, assurez-vous au démarrage que : GPIO0 est à la masse (GND), GPIO15 à la masse (GND), et EN (CH_PD) au 3,3V. Le GPIO2 doit rester flottant ou au 3,3V.
- Le module rentre-t-il sur une plaque d'essai (Breadboard) ?
- Pas directement. L'ESP-07 a un espacement de broches de 2,0 mm (contre 2,54 mm pour les breadboards). Il vous faudra souder des fils ou utiliser une carte d'adaptation (breakout board) blanche vendue séparément.
