Shield de Charge et Protection pour Batterie 18650 V3

Libérez vos Projets IoT : La Puissance du Shield Batterie 18650 V3

Besoin de rendre vos créations électroniques totalement nomades sans multiplier les modules ? Ne cherchez plus. La Carte de protection de charge V3 est le véritable "couteau suisse" de l'alimentation pour vos projets Arduino, ESP32 et Raspberry Pi. Oubliez les montages complexes impliquant des régulateurs séparés et des chargeurs externes. Ce module compact transforme une simple batterie Lithium-ion 18650 en une Power Bank intelligente, capable de délivrer simultanément du 3V et du 5V tout en gérant la sécurité de vos accus. C'est la solution idéale pour passer du prototype sur breadboard au dispositif autonome et robuste.

Points Forts Techniques du Shield Batterie 18650 V3

• Double Sortie de Tension : Alimentez simultanément vos capteurs en 3V / 1A et vos microcontrôleurs en 5V / 2A grâce aux régulateurs intégrés.
• Gestion de Charge Complète : Intègre un circuit de charge via Micro-USB ou USB-C avec indicateurs LED pour le suivi (Rouge : en charge, Vert/Bleu : terminé).
• Protection BMS Intégrée : Sécurise votre batterie contre la surcharge (4.2V), la décharge excessive (2.9V) et les courts-circuits.

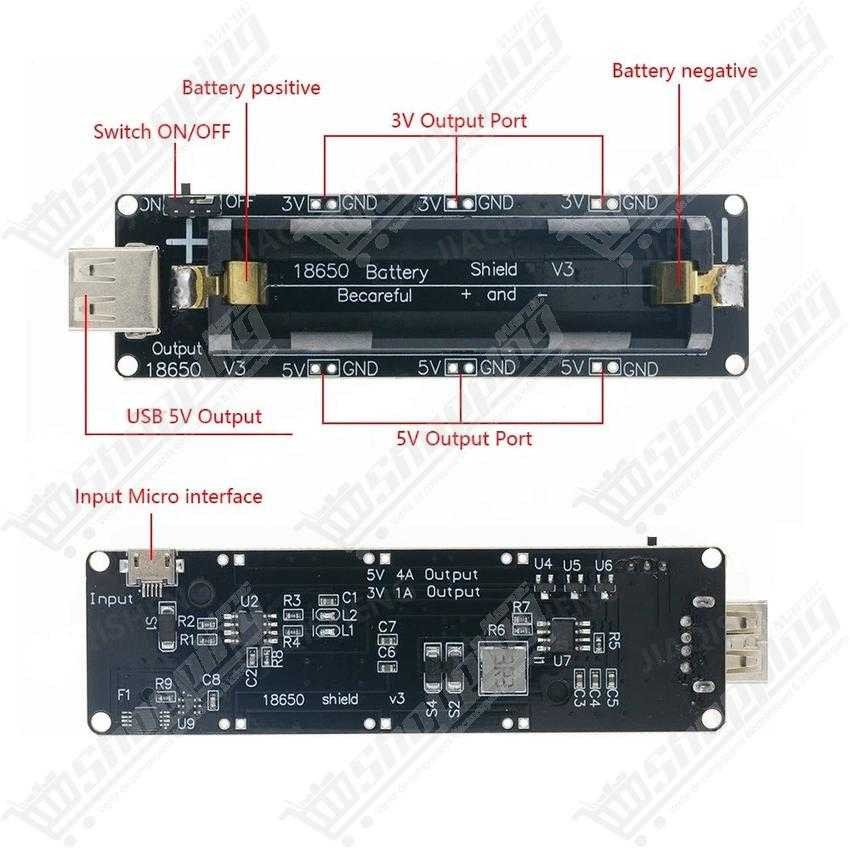

• Connectivité Polyvalente : Dispose d'un port USB Type-A pour une utilisation style "Power Bank" et de multiples points de soudure pour une intégration directe dans vos circuits imprimés.
• Efficacité Énergétique : Utilise un convertisseur boost performant assurant une efficacité de conversion entre 85% et 90%.

Applications Concrètes : Pourquoi choisir ce Module de Charge ?

• Stations Météo Autonomes : Parfait pour alimenter un module ESP8266 ou ESP32 qui transmet des données en WiFi sans câble d'alimentation.
• Robotique Mobile : Fournit le courant nécessaire (jusqu'à 2A en pic sur 5V) pour piloter de petits servomoteurs et le cerveau du robot simultanément.
• Alimentation de Secours : Peut servir de source d'énergie d'appoint pour recharger un smartphone via le port USB en cas d'urgence.
• Prototypage Rapide : Élimine le besoin de breadboards encombrées par des régulateurs de tension linéaires qui chauffent.

Fiche Technique Détaillée : 18650 Battery Shield V3

Commander votre Shield 18650 V3 au Maroc

Ne laissez pas vos projets à court d'énergie. Commandez dès maintenant votre Module de charge Batterie V3 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant indispensable à tout maker. Produit disponible immédiatement en stock : optimisez votre électronique dès aujourd'hui !

Questions Fréquentes sur l'Utilisation du Module V3

ATTENTION : L'inversion de polarité détruit instantanément la puce de charge du shield. Il n'y a aucune protection contre l'erreur d'insertion. Respectez scrupuleusement les signes "+" et "-" gravés sur le PCB.

C'est une sécurité normale. Le circuit BMS doit être "réveillé". Après insertion de l'accu, branchez brièvement un câble de charge micro-USB pour activer les sorties 3V et 5V.

Non, pas idéalement. La version V3 provoque une micro-coupure de 1 à 2 secondes lors du basculement USB vers Batterie, ce qui fera redémarrer votre Raspberry Pi ou Arduino.

Le shield possède un seuil de consommation minimale (env. 30-60 mA). Si votre montage consomme trop peu (ex: mode veille), le module s'éteint pour économiser l'énergie. La solution est d'ajouter une petite charge résistive.

Généralement, cet interrupteur ne coupe que l'alimentation du port USB Type-A. Les pads de soudure 3V et 5V restent souvent alimentés en permanence tant que la batterie est active.
