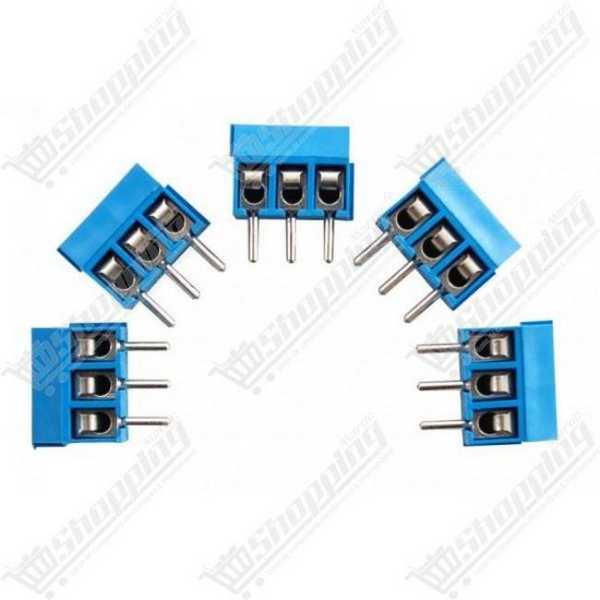

Bornier à vis 3 pins 5mm bleu
Connecteur bornier bleu 3 pôles à vis, pas de 5mm, pour raccordement fiable sur circuits imprimés.
- Nombre de pôles : 3 contacts
- Pas standard : 5,00 mm
- Tension / Courant : 300V / 16A max
- Section fil : 22-14 AWG
- Montage : Traversant PCB
Optimisez vos connexions avec le Connecteur Bornier à Vis 3 Pins
Fini les câbles soudés directement sur la carte qui cassent à la moindre manipulation. Si vous cherchez à donner une finition professionnelle et durable à vos circuits imprimés, ce connecteur bornier bleu est l'élément indispensable. Conçu pour faciliter la maintenance et le prototypage, il permet de brancher et débrancher vos fils d'alimentation ou de signal en un tour de main grâce à un système de serrage robuste. Idéal pour vos projets Arduino, alimentations DIY ou contrôleurs moteurs, ce composant assure une liaison électrique fiable, supportant des tensions élevées tout en garantissant une sécurité mécanique optimale sur votre PCB.
Points Forts Techniques du Bornier PCB 5mm
- Puissance admissible élevée : Capable de gérer un courant nominal de 10 A à 16 A et une tension jusqu'à 300 V AC, ce bornier est taillé pour la puissance.
- Compatibilité universelle : Avec son pas standard de 5,00 mm, il s'intègre parfaitement aux empreintes de circuits imprimés les plus courantes.
- Serrage polyvalent : Accepte une large gamme de fils, du 14 AWG au 22 AWG (soit 0,5 mm² à 2,5 mm²), garantissant une flexibilité totale pour vos câblages.
- Conception modulaire : Besoin de plus de 3 pôles ? Son architecture intelligente permet d'empiler plusieurs unités grâce aux rainures latérales pour créer des blocs de 6, 9 ou 12 contacts sans effort.
- Matériaux robustes : Boîtier en PBT auto-extinguible (UL94V-0) et contacts en laiton étamé pour une résistance de contact inférieure à 20 mΩ.
Pourquoi intégrer ce Bornier de Raccordement dans vos projets ?
- Maintenance simplifiée : Permet de remplacer des composants ou des câbles défectueux sans avoir à dessouder quoi que ce soit.
- Sécurité accrue : Le mécanisme à vis en acier galvanisé assure que les fils ne se détacheront pas, même en cas de vibrations légères.
- Prototypage industriel : Parfait pour interfacer des capteurs externes, des moteurs ou des entrées d'alimentation sur une carte de contrôle personnalisée.
- Installation facile : Conçu pour un montage traversant (Through-hole), il supporte une température de soudage de +260 °C, facilitant l'assemblage manuel ou à la vague.
Fiche Technique Détaillée : Connecteur à Vis 3 Pôles
| Caractéristique | Spécification |
|---|---|
| Nombre de contacts | 3 Pôles |
| Pas (Entraxe) | 5,00 mm |
| Tension Nominale | 250 V - 300 V AC |
| Courant Nominal | 10 A - 16 A Max |
| Section de fil acceptée | 22 - 14 AWG (0,5 - 2,5 mm²) |
| Résistance d'isolement | 5000 MΩ / 1000 V |
| Dimensions (L x l x H) | 15,0 mm x 7,5-9,0 mm x 10,0-12,5 mm |
| Matériau Boîtier | PBT / Polyester (UL94V-0) |
| Diamètre perçage PCB | 1,5 mm recommandé |
Commander le Bornier 3 Pins au Maroc
Ne laissez pas une mauvaise connexion compromettre votre projet. Commandez dès maintenant votre Connecteur Bornier à Vis 3 Pins et profitez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un prix compétitif et une disponibilité immédiate en stock pour accélérer vos développements électroniques.
Questions Fréquentes sur le Connecteur Bornier PCB
Puis-je insérer ce bornier directement dans une breadboard standard ?
Non, ce n'est pas possible directement. Le pas de ce bornier est de 5 mm, alors que les breadboards classiques utilisent un pas de 2,54 mm. Vous devrez l'utiliser sur un PCB dédié ou un adaptateur spécifique.
Quelles sont les limites maximales de tension et de courant ?
Ce composant est très robuste pour sa taille. Il supporte une tension nominale entre 250V et 300V AC et peut gérer un courant allant de 10A à 16A, ce qui est suffisant pour la plupart des applications domestiques et semi-industrielles.
Est-il possible de combiner plusieurs borniers pour avoir plus de 3 broches ?
Absolument. Ces borniers sont conçus avec un système de rainures et languettes latérales ("dovetail"). Vous pouvez les glisser les uns dans les autres pour créer des blocs de 6, 9, ou n'importe quel multiple de 3 pins, tout en gardant le même pas de 5mm entre les blocs.
Quel diamètre de perçage prévoir sur mon circuit imprimé ?
Les broches de ces connecteurs sont plus larges que celles des composants standards. Il est recommandé de prévoir un diamètre de perçage de 1,5 mm sur votre PCB pour une insertion sans forcer.
Comment éviter que les fils ne se desserrent avec les vibrations ?
Bien que le serrage soit fiable, pour les environnements soumis à de fortes vibrations (comme en robotique mobile), nous recommandons l'utilisation d'embouts de câblage sertis ("ferrules") sur vos fils ou l'application d'une goutte de frein filet bleu sur la vis de serrage.
