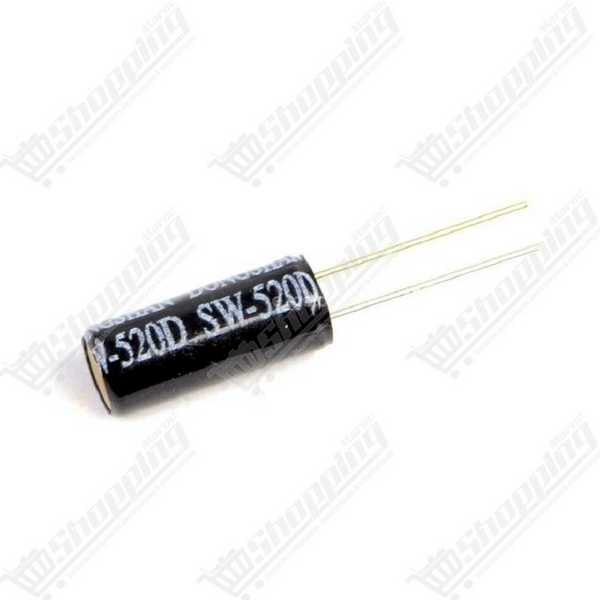

Capteur d'inclinaison et de vibration SW-520D à bille métallique
Module de détection d'inclinaison et vibration SW-520D à bille métallique haute sensibilité pour projets Arduino et robotique.
- Tension de fonctionnement : 3,3 V à 5 V
- Puce comparateur : LM393 pour signal stable
- Type de sortie : Numérique (0 ou 1)
- Seuil de détection : Ajustable via potentiomètre
- Durée de vie : > 100 000 cycles
Détection d'Orientation et de Mouvement avec le Capteur SW-520D

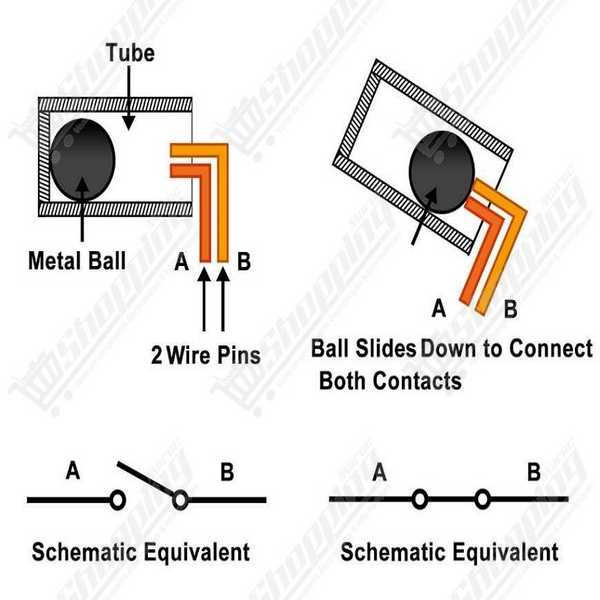

Votre projet manque-t-il d'équilibre ? Que vous conceviez un robot autonome qui doit détecter une chute ou un système de sécurité sensible au mouvement, le capteur d'inclinaison SW-520D est la solution de référence pour les makers exigeants. Contrairement aux anciens interrupteurs au mercure toxiques, ce capteur utilise une technologie de bille métallique "Roller-ball" fiable et sécurisée. Dès que l'angle change ou qu'une secousse survient, la bille interne ferme le circuit avec une réactivité de 2 ms. C'est le choix intelligent pour intégrer une conscience spatiale à vos montages Arduino ou Raspberry Pi sans complexifier votre code.
Performance et Atouts Techniques du Module SW-520D
- Compatibilité Universelle : Fonctionne parfaitement sur une plage de tension de 3,3 V à 5 V, le rendant natif pour ESP32, STM32 et Arduino.
- Signal Propre : Équipé du comparateur de tension LM393, ce module transforme les mouvements mécaniques en un signal numérique stable (0 ou 1).
- Durabilité Exceptionnelle : Conçu pour durer, le mécanisme à bille supporte plus de 100 000 cycles de commutation.
- Sensibilité Ajustable : Le module intègre un potentiomètre pour régler le seuil de déclenchement, assurant une détection précise de l'angle (seuil vertical entre 45° et 130°).
- Conception Robuste : Boîtier métallique scellé, étanche à la poussière et résistant à l'oxydation grâce à une résistance de contact inférieure à 10 ohms.
Pourquoi intégrer le SW-520D dans vos Projets ?
- Robotique et Domotique : Détectez instantanément si votre robot se renverse ou si une trappe automatisée est ouverte ou fermée.
- Sécurité des Biens : Créez une alarme de vibration simple mais efficace pour protéger des objets de valeur contre le déplacement non autorisé.
- Gestion d'Énergie Intelligente : Implémentez une fonction de "réveil par secousse" (Wake-on-shake) pour sortir vos microcontrôleurs de veille uniquement lorsqu'ils sont manipulés, économisant ainsi vos batteries.
- Interfaces Interactives : Concevez des jouets électroniques ou des manettes de jeu DIY qui réagissent à l'orientation physique.
Fiche Technique Détaillée : Capteur d'Inclinaison SW-520D
| Caractéristique | Spécification |
|---|---|
| Modèle | SW-520D (Type Roller-ball) |
| Chipset Comparateur | LM393 (sur version module) |
| Tension d'Alimentation | 3,3 V à 5 V DC |
| Angle de Déclenchement (ON) | Position horizontale : 10° à 90° |
| Temps de Réponse | 2 ms |
| Courant Maximal | 20 mA à 30 mA |
| Sortie | Numérique (DO - Digital Output) |
| Température de Fonctionnement | -40°C à +80°C |
| Dimensions (Module PCB) | Environ 32 mm x 14 mm |
Commander le Capteur SW-520D au Maroc
Ne laissez pas vos projets à l'arrêt. Profitez de notre stock local pour obtenir votre SW-520D au meilleur prix. Nous assurons une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, commandez dès aujourd'hui pour une disponibilité immédiate et donnez du mouvement à vos créations électroniques.
FAQ : Tout savoir sur l'utilisation du SW-520D
Comment câbler le capteur SW-520D à un microcontrôleur comme l'Arduino ?
Le câblage est direct. Le module dispose de trois broches : connectez VCC sur le 3.3V ou 5V de votre carte, GND à la masse, et la broche DO (Digital Output) sur une entrée numérique (par exemple D2) pour lire l'état haut ou bas.
Pourquoi le signal de sortie oscille-t-il lors d'un changement d'état ?
C'est un phénomène physique normal dû au rebond de la bille métallique interne lors du contact. Pour une lecture propre, il est crucial d'ajouter un "debouncing" (anti-rebond) dans votre code ou d'utiliser un condensateur de filtrage matériel.
Quelle est la tension de fonctionnement supportée ?
Le module est très versatile et accepte une tension d'entrée de 3,3V à 5V. Il est donc nativement compatible avec les niveaux logiques des Arduino (5V) ainsi que des ESP32 ou Raspberry Pi (3,3V) sans convertisseur de niveau.
Comment régler la sensibilité du déclenchement sur le module ?
Le module PCB embarque un potentiomètre bleu relié au comparateur LM393. En le tournant avec un petit tournevis, vous ajustez le point de bascule de la sortie numérique, permettant de définir précisément l'intensité de l'inclinaison nécessaire à l'activation.

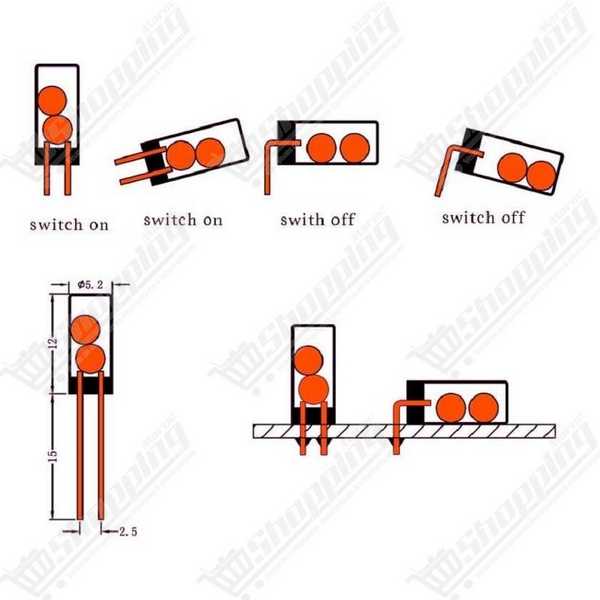

Quelle est l'orientation correcte pour le montage ?
Pour un fonctionnement optimal en mode "fermé" au repos, le capteur doit être monté verticalement, broches vers le bas. Si vous l'inclinez au-delà de 45 degrés ou le retournez, le circuit s'ouvrira.
Le SW-520D est-il efficace pour détecter de légères vibrations ?
Il est spécialisé dans l'inclinaison et les chocs modérés. Pour des micro-vibrations très fines, un capteur piézoélectrique ou un modèle à ressort comme le SW-420 pourrait être plus pertinent, car la bille du SW-520D nécessite un mouvement franc pour se déplacer.
