Clavier matriciel 4x4 à 16 touches et 8 broches
Ce clavier matriciel 4x4 offre 16 touches programmables pour contrôler vos projets Arduino et interfaces électroniques.
- Matrice : 16 touches (4 lignes x 4 colonnes)
- Connectivité : Interface multiplexée 8 broches standard
- Format : Membrane ultra-plate avec dos adhésif
- Compatibilité : Arduino, ESP32, Raspberry Pi
- Durabilité : 1 million de cycles par touche
- Tension : Fonctionne de 3.3V à 24V DC
Contrôle Total avec le Clavier Matriciel 4x4
Le Clavier Matriciel 4x4 est l'élément indispensable pour ajouter une interface utilisateur physique à vos projets électroniques. Que vous conceviez un système de sécurité type Digicode, une calculatrice ou un menu de navigation pour écran LCD, ce module vous offre 16 touches fonctionnelles en n'occupant que 8 broches de votre microcontrôleur. Grâce à sa technologie de multiplexage (balayage lignes/colonnes), il est parfaitement optimisé pour les cartes Arduino, ESP32, STM32 et Raspberry Pi.
Performance et Fiabilité du Keypad 16 Boutons
- Conception Optimisée : Utilise une grille de 4 lignes et 4 colonnes pour détecter 16 entrées uniques avec un minimum de câblage.
- Format Polyvalent : Disponible en version membrane souple ultra-plate (1 mm) avec dos adhésif pour un collage facile sur boîtier, ou en version PCB rigide.
- Grande Durabilité : Conçu pour résister à environ 1 000 000 de pressions par touche, garantissant une longévité accrue pour vos prototypes et produits finis.
- Signal Propre : Avec un temps de rebond (Bounce) inférieur à 5 ms et une résistance de contact faible (< 100 Ω), la détection des appuis est rapide et précise.
- Compatibilité Étendue : Fonctionne sur une large plage de tension (3,3 V à 24 V), s'adaptant aussi bien aux logiques 3.3V qu'aux systèmes industriels standards.
Pourquoi choisir ce Pavé Numérique pour vos montages ?
- Sécurisation de Projets : Idéal pour la saisie de mots de passe ou de codes PIN dans les systèmes de contrôle d'accès.
- Navigation Interface : Utilisez les touches fléchées (2, 4, 6, 8) ou les lettres (A, B, C, D) pour naviguer dans des menus complexes sur écrans OLED ou LCD.
- Saisie de Données : Permet d'entrer des valeurs numériques précises pour des applications de domotique, de réglage de paramètres ou de terminaux de vente.
- Intégration Facile : Le connecteur standard au pas de 2,54 mm se branche directement sur une breadboard ou via des câbles Dupont.
Spécifications Techniques Détaillées
| Paramètre | Valeur |
|---|---|
| Matrice | 4 Lignes x 4 Colonnes (16 touches : 0-9, *, #, A-D) |
| Tension supportée | 3,3 V à 24 V DC |
| Courant de commutation | 30 mA à 100 mA max |
| Résistance d'isolement | 100 MΩ (sous 100 V) |
| Connecteur | Femelle 8 broches (Pitch 2.54mm) |
| Dimensions (Membrane) | 70 x 77 x 1 mm (Câble ~85mm) |
| Température de fonctionnement | -20 °C à +50 °C |
Achetez votre Clavier 4x4 au Maroc
Passez au niveau supérieur dans vos interactions Homme-Machine. Commandez votre Clavier Matriciel 4x4 dès maintenant et profitez d'une livraison rapide partout au Maroc. Ce composant économique et robuste est prêt à être intégré dans votre prochain projet de robotique ou de domotique.
FAQ : Utilisation du Clavier Matriciel Arduino

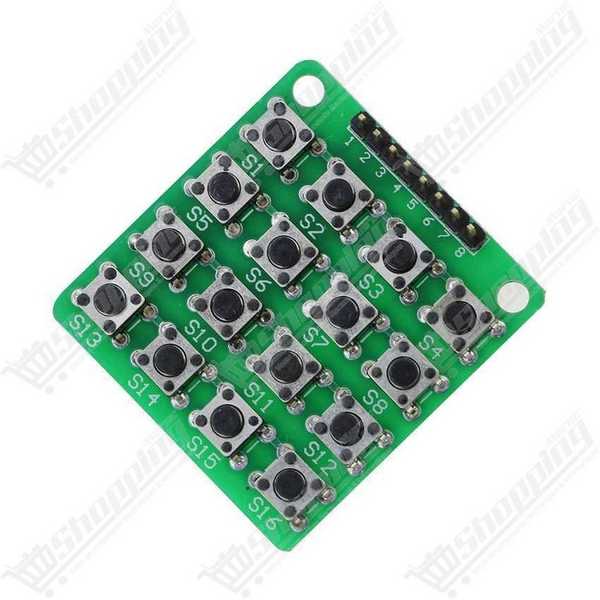

Quel est le brochage (Pinout) standard du clavier ?Sur le connecteur à 8 broches, généralement : les broches 1 à 4 correspondent aux Lignes (L1-L4) et les broches 5 à 8 aux Colonnes (C1-C4). Il est conseillé de vérifier avec un multimètre car cela peut varier légèrement selon les lots.
Quelle librairie utiliser pour programmer ce clavier ?La bibliothèque "Keypad.h" pour Arduino est la plus populaire. Elle gère automatiquement le balayage des lignes/colonnes et l'anti-rebond, simplifiant grandement le code.

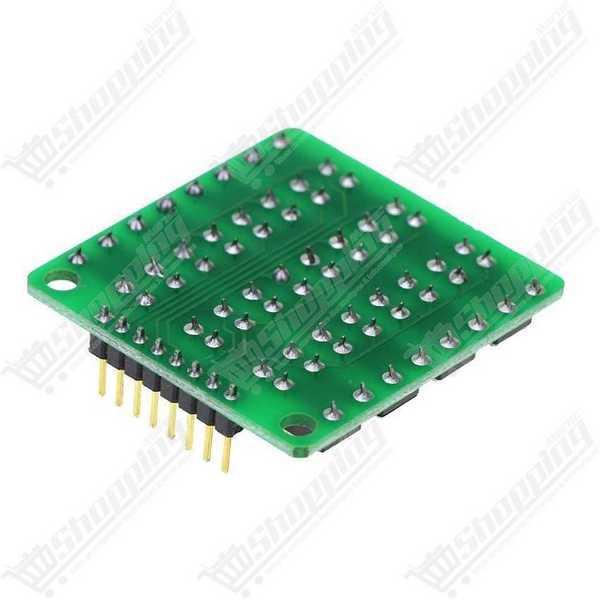

Comment fixer le clavier sur un boîtier ?La version membrane dispose d'un dos auto-adhésif puissant. Il suffit de retirer le film protecteur et de le coller sur une surface propre. La version PCB possède des trous de fixation M3.
Le clavier fonctionne-t-il sur 3.3V (ESP32 / Raspberry Pi) ?Oui, c'est un dispositif passif (interrupteurs simples). Il fonctionne parfaitement avec les niveaux logiques 3.3V et 5V sans adaptation de niveau.
