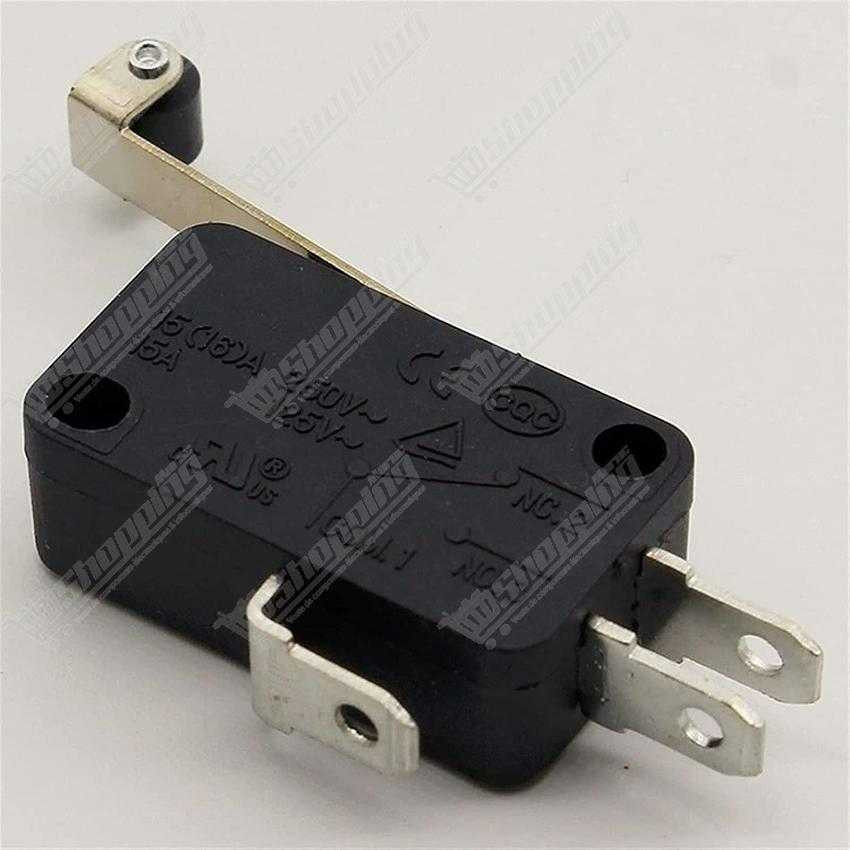

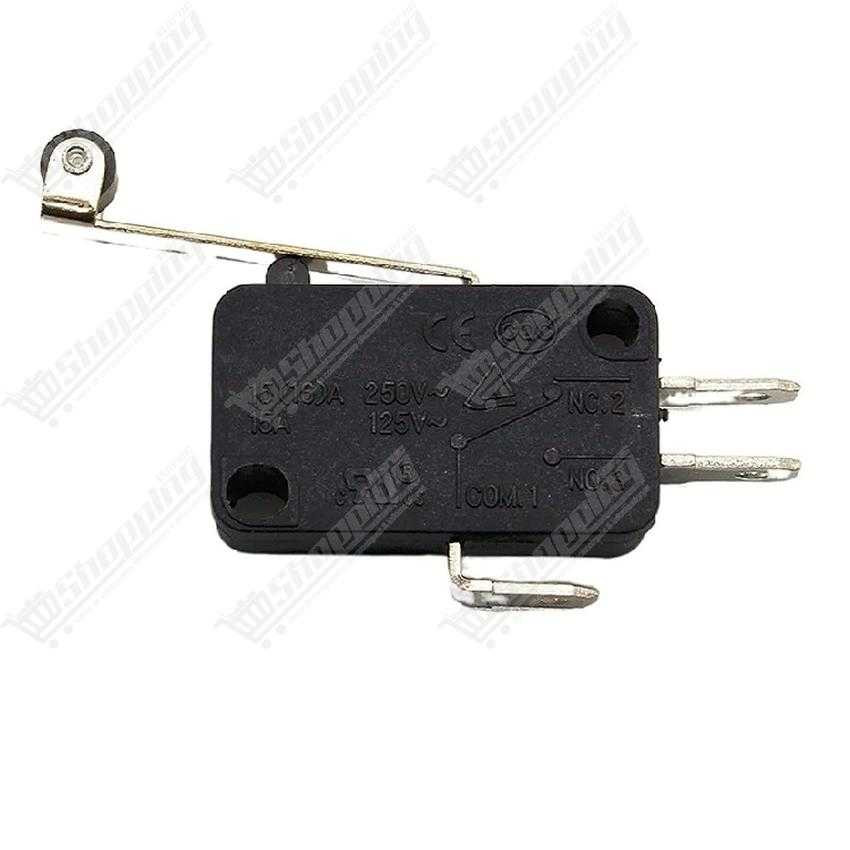

Interrupteur Fin de Course 28x16x9mm avec Levier
Interrupteur fin de course SPDT 16A robuste avec levier pour détection précise et applications industrielles.

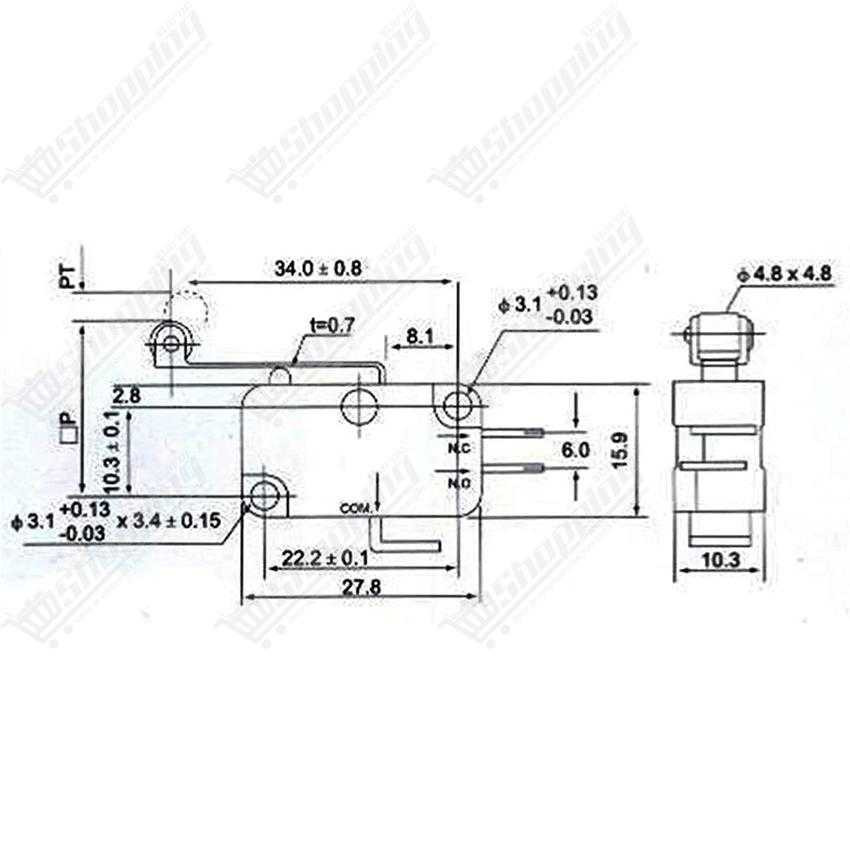

- Dimensions standards : 28 x 16 x 9 mm
- Puissance de coupure : 16A / 250V AC
- Type de contact : 1 inverseur (SPDT)
- Connexion : Cosses Faston 4.8mm
- Durée de vie mécanique : > 10 millions cycles
Maîtrisez vos Mouvements avec l'Interrupteur Fin de Course à Levier
Besoin de sécuriser les axes de votre machine ou de réparer un appareil domestique ? Ne laissez pas une détection approximative compromettre votre projet. Cet interrupteur fin de course (microrupteur) est la solution standard incontournable pour convertir un mouvement mécanique en signal électrique fiable. Que ce soit pour stopper net une imprimante 3D avant la collision ou pour gérer l'éclairage d'un dispositif à l'ouverture d'une porte, ce composant compact allie une action rapide (snap-action) à une robustesse industrielle, garantissant que chaque \"clic\" compte.
Performance Mécanique du Microrupteur Standard 28x16mm
- Puissance de coupure élevée : Capable de gérer des charges allant jusqu'à 16A sous 250V AC, il est aussi à l'aise dans la commande de puissance que dans la signalisation logique.
- Configuration SPDT Polyvalente : Grâce à ses 3 bornes (Commun, NO, NC), vous avez le choix total sur la logique de déclenchement (circuit ouvert ou fermé au repos).
- Longévité Exceptionnelle : Conçu pour durer, ce switch assure une durée de vie mécanique supérieure à 10 000 000 de cycles, minimisant les besoins de maintenance.
- Mécanisme de Précision : Le levier en acier inoxydable offre une force d'actionnement légère (env. 0,5 N à 1,5 N), idéale pour les détections sensibles sans contraindre la mécanique.
- Standards Industriels : Avec ses dimensions de 28 x 16 x 9 mm et ses cosses Faston 4.8mm, il s'intègre parfaitement en remplacement des séries KW7 ou V-15.
Applications et Avantages de ce Switch à Languette
- Sécurité des machines CNC et 3D : Indispensable pour le \"Homing\" et la détection de butée (Endstop) afin d'éviter les crashs mécaniques.
- Réparation Électroménager : La pièce de rechange idéale pour les capteurs de porte de fours micro-ondes, machines à laver ou lave-vaisselles.
- Projets DIY et Robotique : Parfait pour créer des pare-chocs tactiles sur des robots mobiles ou des systèmes d'alarme simples.
- Bornes d'Arcade : Offre le clic tactile caractéristique et la réactivité nécessaire pour les boutons de jeu rétro.
Fiche Technique Détaillée : Interrupteur Fin de Course (Limit Switch)
| Caractéristique | Spécification |
|---|---|
| Dimensions du boîtier | 28 x 16 x 9 mm |
| Type de contacts | SPDT (1RT) - 1 Inverseur |
| Courant Nominal (AC) | 16A / 250V AC (Charge résistive) |
| Connectique | Cosses mâles Faston 4.8mm |
| Actionneur | Levier plat (Languette 28-33mm) |
| Matériau Boîtier | Thermoplastique haute température (PBT) |
| Température de service | -25°C à +85°C |
| Durée de vie électrique | ≥ 100 000 cycles (pleine charge) |
Commander votre Interrupteur Fin de Course au Maroc
Optimisez la fiabilité de vos montages dès aujourd'hui. Nous vous proposons cet interrupteur fin de course au meilleur prix au Maroc, avec une disponibilité immédiate. Que vous soyez un industriel à Casablanca ou un maker à Tanger, profitez de notre livraison rapide pour ne jamais laisser vos machines à l'arrêt.
FAQ : Tout savoir sur l'installation de votre Microrupteur
Comment câbler l'interrupteur pour une détection de fin de course sécurisée sur une imprimante 3D ou CNC ?
Pour une sécurité maximale, utilisez les bornes COM (Commun) et NC (Normalement Fermé). C'est la configuration \"fail-safe\" : si un câble est coupé, le circuit s'ouvre et la machine s'arrête instantanément, prévenant toute collision.
Pourquoi mon microcontrôleur (Arduino/ESP32) détecte-t-il plusieurs pressions lors d'un seul contact ?
C'est un phénomène de \"rebond\" mécanique. Pour le corriger, ajoutez un condensateur de 100nF en parallèle des bornes, ou intégrez une fonction de \"debounce\" dans votre code pour ignorer les changements d'état durant les premières 20 à 50 ms.
Est-il possible d'utiliser cet interrupteur directement sur du 230V ?
Oui, ce modèle est certifié pour supporter jusqu'à 250V AC. Il peut piloter directement des charges comme des ampoules ou ventilateurs. Cependant, pour des moteurs puissants, l'usage d'un relais intermédiaire est conseillé.
Dois-je utiliser une résistance de pull-up externe pour le branchement sur une carte électronique ?
Non, ce n'est pas nécessaire si votre microcontrôleur (comme un Arduino) dispose de résistances internes. Configurez simplement la broche en INPUT_PULLUP et connectez le COM à la masse (GND).
Quelle est la taille des connecteurs nécessaires pour les cosses de ce module ?
Les cosses de ce boîtier standard nécessitent des connecteurs plats femelles de type Faston 4,8 mm. Vous pouvez également souder les fils directement après un léger ponçage pour une adhérence optimale.
Le levier est-il amovible ou peut-on modifier sa sensibilité ?
Le levier est monté sur axe et peut être retiré ou très légèrement plié pour ajuster le point de déclenchement. Attention toutefois : pour une précision durable sans fragiliser le rappel, il est recommandé d'ajuster la position du switch entier plutôt que de déformer le levier.
