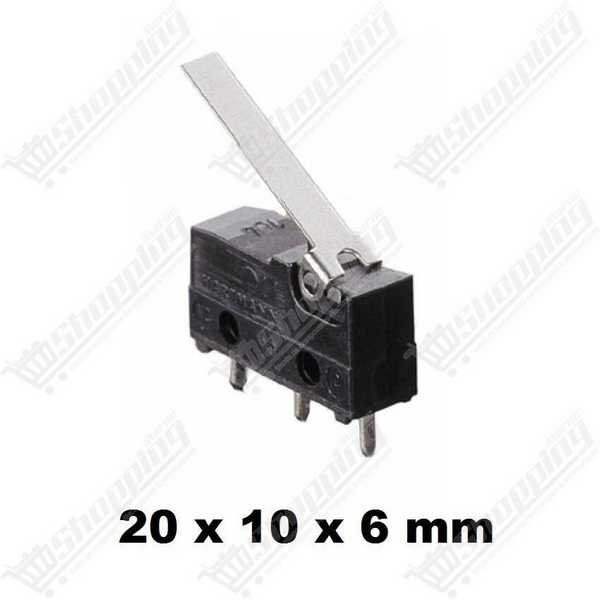

Micro-interrupteur fin de course 20x10x6mm avec levier
Micro-interrupteur SPDT à levier compact pour la détection précise de fin de course sur machines CNC.
- Type : Microswitch à levier 20mm
- Contact : SPDT (NO/NC/COM)
- Pouvoir de coupure : 5A 250V AC
- Dimensions : 20 x 10 x 6 mm
- Durée de vie : 1 million de cycles
Précision et Sécurité avec l'Interrupteur Fin de Course à Languette
Ne laissez plus le hasard guider vos mécanismes. Que vous construisiez une imprimante 3D de précision ou un robot autonome, l'Interrupteur fin de course 20x10x6mm est le gardien indispensable de votre électronique. Conçu pour offrir une réponse tactile immédiate grâce à son mécanisme Snap-action, ce composant transforme un mouvement mécanique physique en un signal électrique net et précis. Sa languette en acier inoxydable agit comme un levier amplificateur, permettant une détection sensible même avec une force minime. C'est la solution idéale pour éviter les collisions d'axes ou calibrer vos machines avec une répétabilité sans faille.
Performance Technique de ce Microswitch 20x10x6mm
- Dimensions compactes : Un format standard de 20 x 10 x 6 mm, compatible avec la majorité des supports de montage (type KW12 ou SS-5).
- Durabilité exceptionnelle : Conçu pour endurer jusqu'à 1 000 000 de cycles mécaniques, garantissant une longévité accrue pour vos projets intensifs.
- Sensibilité accrue : Le levier métallique permet un déclenchement avec une force minime de 0,3 N à 0,6 N, idéal pour les détections légères.
- Configuration SPDT polyvalente : Dispose de 3 bornes (COM, NO, NC) permettant une logique de fonctionnement en Normalement Ouvert ou Normalement Fermé.
- Capacité de commutation : Supporte des courants jusqu'à 5A à 250V AC, bien que son usage optimal reste le signal logique (5V/12V/24V).
- Résistance thermique : Fonctionnement stable sur une plage de température de -25°C à +85°C grâce à son boîtier en thermoplastique résistant.
Applications Concrètes : Pourquoi Intégrer cet Interrupteur Fin de Course ?
- Imprimantes 3D et CNC : Indispensable pour définir le point zéro (Homing) des axes X, Y et Z, protégeant ainsi vos moteurs pas à pas contre les forçages.
- Robotique Mobile : Agit comme un "pare-chocs" intelligent. Dès que la languette touche un obstacle, le robot reçoit l'ordre de s'arrêter ou de changer de direction.
- Domotique DIY : Créez des déclencheurs simples pour l'éclairage de placards ou la détection d'ouverture de portes et fenêtres.
- Sécurité Machine : Utilisation en coupure d'urgence (circuit NC) pour arrêter immédiatement un système si une pièce mécanique dépasse sa zone de travail autorisée.
Fiche Technique Détaillée : Interrupteur Fin de Course 20mm
| Caractéristique | Spécification |
|---|---|
| Dimensions Boîtier | 20 x 10 x 6 mm |
| Type d'Actionneur | Levier / Languette droite (approx. 20mm) |
| Configuration Contact | SPDT (1 NO + 1 NC + 1 COM) |
| Tension/Courant Max | 5A @ 250V AC / 10A @ 125V AC |
| Entraxe Fixation | ~9,5 mm |
| Durée de Vie Méca | 1 000 000 cycles |
| Matériau | Thermoplastique & Acier Inoxydable |
Commander l'Interrupteur Fin de Course 20x10x6mm au Maroc
Fiabilisez vos montages dès aujourd'hui. Profitez d'un prix compétitif et d'une disponibilité immédiate pour cet Interrupteur fin de course avec languette. Que vous soyez à Casablanca, Rabat ou Tanger, nous assurons une livraison rapide partout au Maroc pour que vos projets ne restent jamais à l'arrêt. Ajoutez la précision industrielle à votre panier maintenant !
Questions Fréquentes sur le Micro-Interrupteur à Languette (FAQ)
Comment identifier les broches COM, NO et NC sur ce micro-interrupteur ?
C'est très simple visuellement : la broche COM (Commune) est isolée sur le côté court ou en bas. La broche NO (Normalement Ouverte) se situe généralement à l'opposé du pivot du levier, tandis que la broche NC (Normalement Fermée) est au centre. Vérifiez les marquages gravés sur le plastique pour confirmation.
Comment câbler ce fin de course à un Arduino sans résistance externe ?
L'astuce réside dans le code. Connectez la broche COM au GND (Masse) et la broche NO (ou NC) à une entrée digitale. Dans votre sketch Arduino, déclarez la pin avec pinMode(pin, INPUT_PULLUP). Cela active la résistance interne du microcontrôleur et stabilise le signal sans composants ajoutés.
Pourquoi mon interrupteur déclenche-t-il plusieurs signaux lors d'un seul appui ?
Il s'agit du phénomène de "rebond" (bouncing) mécanique. Les contacts vibrent microscopiquement avant de se stabiliser. Vous pouvez corriger cela en ajoutant un petit condensateur de 100nF entre le signal et la masse, ou par logiciel en ajoutant un délai "anti-rebond" (debouncing) de quelques millisecondes.
Quel mode (NC ou NO) est préférable pour une fin de course d'imprimante 3D ?
Pour la sécurité, privilégiez toujours le mode Normalement Fermé (NC). Si un câble se coupe ou qu'une cosse se débranche, le circuit s'ouvre. L'imprimante interprétera cela comme "fin de course atteinte" et stoppera le mouvement, évitant ainsi que la tête d'impression ne s'écrase contre le châssis.
Comment souder les fils sur les languettes sans endommager l'interrupteur ?
La rapidité est la clé. Étamez vos fils et les broches de l'interrupteur séparément avant l'assemblage. Utilisez un fer chaud pour souder en moins de 2 secondes. Une chauffe trop longue risque de fondre le boîtier thermoplastique et de décaler le mécanisme interne, rendant le switch inutilisable.
