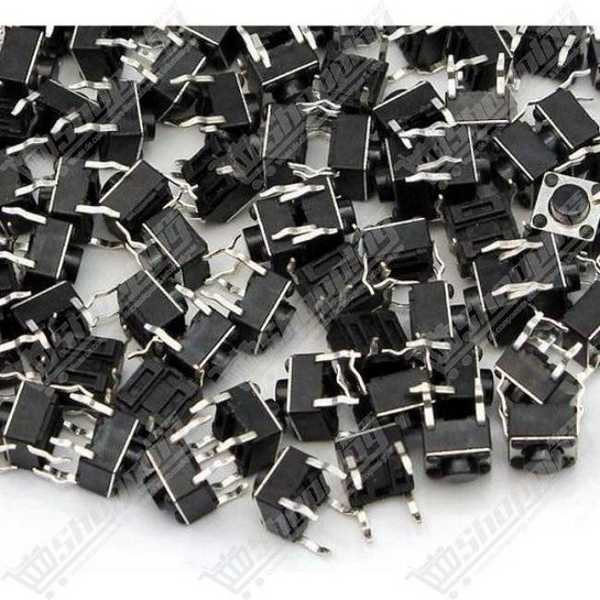

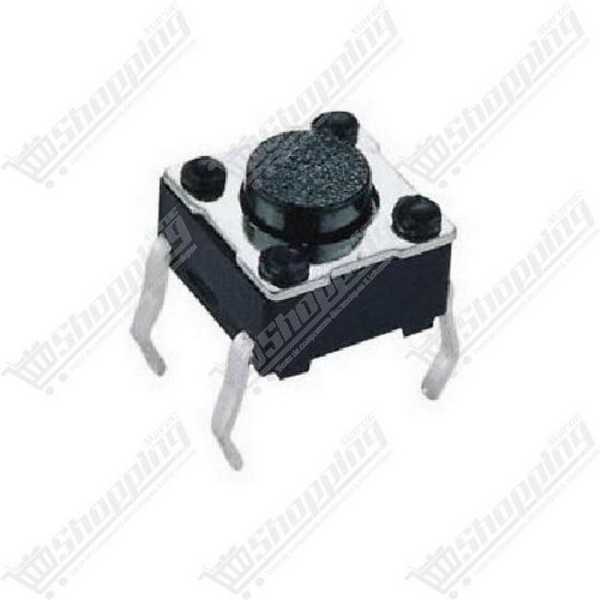

Bouton Poussoir 6x6x5mm 4 Broches
Interrupteur tactile momentané 6x6x5mm compact et fiable pour vos montages électroniques et réparations.
- Dimensions standardisées 6 x 6 x 5 mm.
- Action momentanée SPST précise.
- Compatible breadboard et PCB.
- Tension maximale 12V DC.
- Courant nominal 50 mA.
Interaction Fiable avec le Bouton Tactile 6x6x5mm
Ce Bouton Poussoir Tactile 6x6x5mm est l'élément incontournable pour tout projet nécessitant une interaction utilisateur simple et efficace. Composant standard de l'industrie électronique, ce micro-interrupteur à action brusque assure un contact électrique temporaire immédiat. Il est spécifiquement conçu pour revenir à sa position ouverte dès le relâchement, offrant une fiabilité indispensable pour vos circuits de commande, interfaces Arduino ou réparations d'appareils.
Points Forts Techniques du Switch 4 Broches
- Retour Tactile Précis : Offre un ''clic'' net grâce à une force d'actionnement de 1,6 N, validant physiquement chaque commande.
- Compatibilité Universelle : Son format compact de 6 x 6 x 5 mm et ses broches DIP s'insèrent parfaitement dans les breadboards et circuits imprimés standards.
- Endurance Éprouvée : Fabriqué pour durer, ce composant supporte entre 50 000 et 100 000 cycles d'appuis, garantissant la longévité de vos montages.
- Sécurité Électrique : Capable de gérer jusqu'à 12V DC et 50 mA, il convient parfaitement aux signaux logiques de vos microcontrôleurs.
- Stabilité de Montage : Ses 4 broches assurent une fixation mécanique robuste sur le PCB, empêchant le jeu ou le décollement lors des pressions répétées.
Applications et Usages Courants
- Prototypage Arduino & Raspberry Pi : Idéal pour créer des boutons de navigation, des déclencheurs ou des menus interactifs.
- Réparation Domestique : Le format standard pour remplacer les boutons défectueux de télécommandes, micro-ondes ou jouets électroniques.
- Fonction Reset : Utilisé universellement comme bouton de réinitialisation matériel pour redémarrer les microcontrôleurs.
- Éducation STEM : Un composant essentiel et peu coûteux pour l'apprentissage des circuits d'entrée numériques.
Caractéristiques Techniques : Bouton Poussoir 6x6x5mm
| Caractéristique | Détails Techniques |
|---|---|
| Dimensions (L x l x H) | 6 x 6 x 5 mm |
| Configuration | Momentané, SPST-NO (Unipolaire Unidirectionnel) |
| Tension Nominale | Max 12V DC |
| Courant Nominal | Max 50 mA |
| Force d'Actionnement | 1,6 N ± 0,5 N (approx. 160 gf) |
| Course (Stroke) | 0,25 mm |
| Résistance de Contact | ≤ 50 mΩ |
| Température de Service | -20 °C à +70 °C |
Commandez Vos Composants Essentiels au Maroc
Ne manquez pas de stock pour vos futurs projets. Commandez votre lot de Boutons Tactiles 6x6x5mm dès aujourd'hui et profitez d'une expédition rapide partout au Maroc. Que vous soyez un hobbyiste ou un réparateur professionnel, ce composant est la garantie d'une interface fonctionnelle et durable.
FAQ : Utilisation du Bouton Tactile 4 Broches
- Q1 : À quoi servent les 4 broches pour un simple interrupteur ?
- Les broches sont reliées par paires internes pour offrir une meilleure stabilité mécanique sur le circuit. Électriquement, il suffit de connecter deux broches diagonalement opposées pour assurer le fonctionnement correct.
- Q2 : Ce bouton nécessite-t-il une résistance ?
- Oui, pour lire l'état avec un Arduino, une résistance de rappel (pull-up ou pull-down) est nécessaire pour éviter les états flottants. Vous pouvez souvent utiliser la résistance interne du microcontrôleur (INPUT_PULLUP).
- Q3 : Puis-je l'utiliser pour allumer une LED directement ?
- Oui, tant que le courant total ne dépasse pas 50 mA. Pour des charges plus puissantes, utilisez le bouton pour piloter un transistor.
- Q4 : Comment gérer l'effet de rebond (bouncing) ?
- Comme tout interrupteur mécanique, il peut générer des micro-signaux multiples à l'appui. Cela se corrige facilement via le code (bibliothèque anti-rebond) ou avec un petit condensateur en parallèle.
