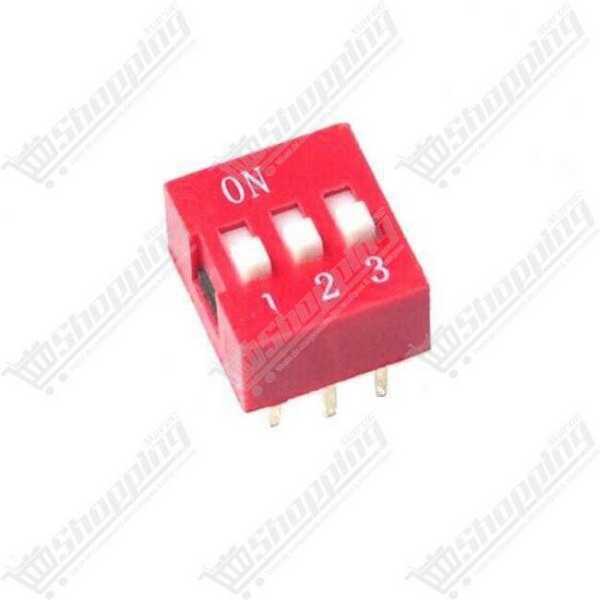

Interrupteur DIP 3 positions pas 2,54 mm 6 broches
Commutateur DIP compact à 3 positions pour configuration manuelle de circuits imprimés et prototypage électronique rapide et fiable.
- Pas standard : 2,54 mm (compatible breadboard)
- Configuration : 6 broches (3 interrupteurs indépendants)
- Capacité de commutation : 25 mA @ 24V DC
- Durée de vie : Jusqu'à 2 000 cycles
- Matériau : Contacts plaqués or/étain
Optimisez vos Configurations avec le Commutateur DIP 3 Positions
Besoin de flexibilité dans vos conceptions électroniques ? Oubliez les cavaliers (jumpers) difficiles à manipuler et les fils volants. Le Commutateur DIP à 3 positions est la solution élégante pour gérer la configuration matérielle de vos circuits. Que ce soit pour définir une adresse I2C, sélectionner un mode de démarrage ou simplement activer des options sur un PCB, ce composant offre une interface physique fiable et compacte. Grâce à son pas standard, il s'intègre parfaitement à votre environnement de prototypage, transformant une configuration complexe en un simple jeu d'interrupteurs.
Performance et Fiabilité du Switch DIP 6 Broches
- Compatibilité Universelle : Doté d'un pas de 2,54 mm (0,1 pouce), ce composant s'insère sans effort sur les breadboards, les plaques veroboard et les PCB standards.
- Endurance Éprouvée : Conçu pour durer, chaque interrupteur supporte jusqu'à 2 000 cycles d'activation, avec des contacts plaqués (or ou étain) garantissant une résistance à l'oxydation.
- Précision Électrique : Idéal pour les signaux logiques, il gère une capacité de commutation de 25 mA à 24V DC, avec une excellente résistance d'isolement de ≥ 100 MΩ.
- Robustesse Thermique : Fabriqué en plastique haute température UL 94V-0, il résiste aux environnements difficiles, fonctionnant de -40°C à +85°C.
Pourquoi intégrer ce Commutateur DIP dans vos Projets Arduino ?
- Adressage Hardware Rapide : Permet de définir manuellement l'adresse unique de vos modules (jusqu'à 8 combinaisons différentes avec 3 bits) sans reprogrammer le microcontrôleur.
- Sécurité des Entrées : Parfait pour le couplage avec les résistances de pull-up internes de votre Arduino ou Raspberry Pi, évitant les états flottants.
- Prototypage Propre : Sa structure DIP (Dual In-line Package) permet de le placer à cheval sur la rainure centrale d'une breadboard, isolant parfaitement les 6 broches pour un câblage clair.
- Interface Utilisateur Simplifiée : Offrez à l'utilisateur final la possibilité de changer le comportement de votre appareil (ex: mode debug, vitesse de baud) d'un simple clic.
Fiche Technique Détaillée : Commutateur DIP 3 Positions
| Caractéristique | Spécification |
|---|---|
| Type | DIP Switch à glissière (3 positions) |
| Configuration des broches | 6 broches (2 rangées de 3) |
| Pas (Pitch) | 2,54 mm (Standard Breadboard) |
| Capacité de commutation | 25 mA @ 24V DC |
| Courant max (non-commutation) | 100 mA @ 50V DC |
| Force d'actionnement | Max. 800g (8N) |
| Température de fonctionnement | -40°C à +85°C |
| Matériau des contacts | Alliage cuivre (plaqué or/étain) |
| Dimensions approx. | 9 mm (L) x 10 mm (l) |
Commander votre Commutateur DIP 3 Positions au Maroc
Ne laissez pas la configuration de vos projets au hasard. Ajoutez de la modularité à vos créations dès aujourd'hui. Nous proposons ce Commutateur DIP 3 positions à un prix compétitif avec une disponibilité immédiate en stock. Profitez d'une livraison rapide partout au Maroc pour finaliser vos prototypes sans attendre.
FAQ : Questions Fréquentes sur l'Interrupteur DIP
Est-ce que cet interrupteur est compatible avec une plaque d'essai (breadboard) ?
Oui, le pas de 2,54 mm (0,1 pouce) est le standard exact pour les breadboards. Vous pouvez insérer le composant directement à cheval sur la rainure centrale, ce qui isole électriquement les broches de chaque côté pour un montage facile.
Quel est le schéma de câblage pour les 6 broches ?
Les broches fonctionnent par paires situées face à face. Chaque paire verticale constitue un interrupteur indépendant (ON/OFF). Puisque ce modèle est à 3 positions, vous disposez de 3 interrupteurs séparés galvaniquement que vous pouvez câbler individuellement.
Peut-on commuter du 230V avec ce type de commutateur DIP ?
Absolument pas. Ces composants sont strictement réservés aux signaux de commande et de logique en courant continu (DC). La limite de sécurité est typiquement de 24V DC pour un courant maximal de 25mA à 50mA.
Pourquoi l'interrupteur semble "collé" ou ne fait plus contact après soudure ?
Ceci est souvent dû à une surchauffe qui déforme le plastique interne ou à l'infiltration de flux. Pour éviter cela, il est recommandé de souder à une température maximale de 320°C pendant moins de 3 secondes par broche.
Faut-il ajouter des résistances externes pour l'utiliser avec un microcontrôleur ?
Ce n'est pas obligatoire si vous activez les résistances de pull-up internes de votre microcontrôleur (par exemple avec la commande pinMode(pin, INPUT_PULLUP) sur Arduino). Cela garantit un niveau logique stable lorsque l'interrupteur est ouvert.
Existe-t-il une bibliothèque logicielle spécifique pour gérer ces interrupteurs ?
Non, aucune bibliothèque complexe n'est requise. Ces interrupteurs se comportent comme des boutons classiques. Une simple fonction de lecture numérique (comme digitalRead) sur les broches connectées suffit pour détecter l'état (Ouvert/Fermé).
