Module tactile capacitif TTP223 - Bouton ON/OFF

Modernisez vos interfaces avec le Module Tactile Capacitif TTP223

Marre des boutons poussoirs mécaniques qui s'usent, cliquent bruyamment et gâchent l'esthétique de vos boîtiers ? Passez à l'ère du tactile. Le Module Tactile TTP223 est la solution élégante pour intégrer une interactivité moderne à vos projets électroniques. Grâce à sa capacité de détection à travers des matériaux isolants comme le verre, le plastique ou le bois (jusqu'à 5 mm d'épaisseur), il vous permet de créer des boutons invisibles, étanches et inusables. Que vous souhaitiez réparer un appareil électroménager ou concevoir un panneau de commande futuriste, ce capteur capacitif compact offre une stabilité remarquable et une consommation d'énergie infime.

Les Atouts Techniques du Capteur TTP223

• Polyvalence de tension : Fonctionne parfaitement sur une plage de 2,0 V à 5,5 V DC, le rendant compatible avec la majorité des microcontrôleurs (Arduino, ESP32, STM32).
• Configuration Flexible (Jumpers A & B) : Transformez ce module selon vos besoins grâce aux pontets de soudure. Passez d'un simple bouton poussoir (momentané) à un interrupteur ON/OFF (auto-bloquant) en un coup de fer à souder.
• Consommation Ultra-Basse : Idéal pour les projets sur batterie, avec une consommation typique de seulement 1,5 µA en mode veille basse consommation.
• Réactivité Immédiate : Un temps de réponse rapide de 60 ms assure une sensation de fluidité naturelle lors du toucher.
• Indicateur Embarqué : Une LED rouge intégrée s'illumine à chaque détection, facilitant le débogage et l'utilisation.

Applications Concrètes : Que faire avec le TTP223 ?

• Interfaces Étanches : Placez le module derrière une vitre ou du plexiglas pour créer des contrôles insensibles à l'humidité (parfait pour la cuisine ou la salle de bain).
• Interrupteurs Invisibles : Cachez le capteur sous le plateau d'un bureau en bois pour allumer une lampe ou un PC sans bouton apparent.
• Remplacement de Boutons : Une alternative fiable et silencieuse pour remplacer les boutons physiques défectueux sur les appareils électroniques.
• Projets Domotiques DIY : Créez vos propres interrupteurs muraux tactiles connectés en couplant le TTP223 à un module relais.

Fiche Technique Détaillée : Module TTP223

Commander le Module TTP223 au Maroc

Ne cherchez plus, la solution tactile fiable et économique est ici. En commandant votre Module TTP223 sur notre boutique en ligne, vous bénéficiez d'une livraison rapide partout au Maroc et d'un stock disponible immédiatement. Optimisez vos prototypes avec ce capteur incontournable au meilleur prix du marché. Ajoutez-le à votre panier dès maintenant pour donner une touche professionnelle à vos montages.

FAQ : Réponses aux questions sur le Capteur Tactile TTP223

Q1: Comment configurer les modes (Momentané vs Interrupteur) ?

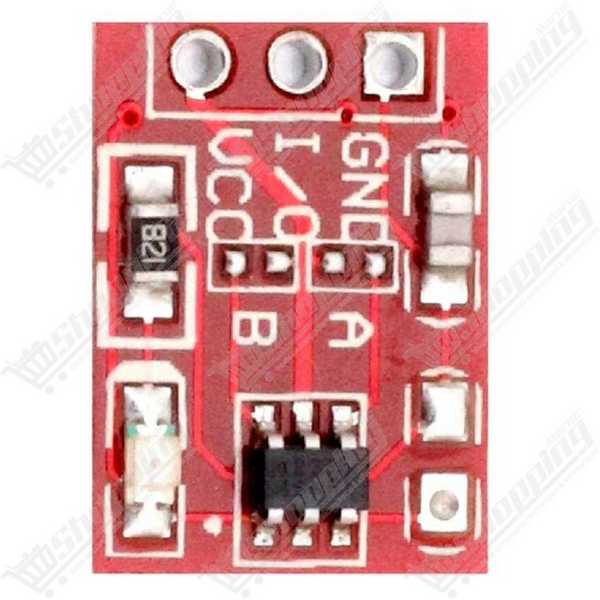

Utilisez les pontets A et B au dos : A ouvert, B ouvert = Mode Poussoir (Momentané, défaut). A ouvert, B fermé = Mode Interrupteur (ON/OFF à verrouillage). Les autres combinaisons inversent l'état logique de la sortie.

Q2: Le capteur fonctionne-t-il à travers du bois ou du verre ?

Absolument. Le TTP223 détecte la capacitance de votre doigt à travers des matériaux non conducteurs (verre, acrylique, plastique, bois fin) jusqu'à une épaisseur d'environ 3 à 5 mm.

Q3: Le module se déclenche tout seul, comment réduire la sensibilité ?

Si le capteur est trop sensible, vous pouvez souder un petit condensateur (entre 0 et 50 pF) sur l'emplacement vide marqué ou prévu à cet effet sur le PCB pour diminuer la sensibilité.

Q4: Puis-je brancher ce module directement sur du 12V ?

Non ! La tension maximale supportée est de 5,5 V. Pour du 12V, utilisez un régulateur de tension (type 7805) pour l'alimenter, sinon il grillera.

Q5: Pourquoi la sortie s'éteint-elle si je laisse mon doigt trop longtemps ?

C'est l'auto-étalonnage. Le module recalibre sa référence capacitive après une période de contact continu (sécurité anti-blocage) pour s'adapter à l'environnement.

Q6: Peut-on piloter directement un ruban LED avec la sortie du TTP223 ?

Non, la sortie est limitée à environ 8 mA. C'est idéal pour un microcontrôleur, mais pour de la puissance, vous devez ajouter un module relais ou un transistor MOSFET.
