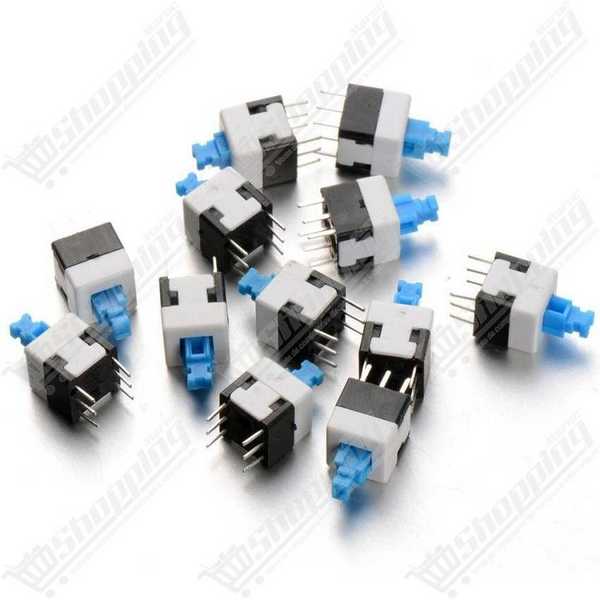

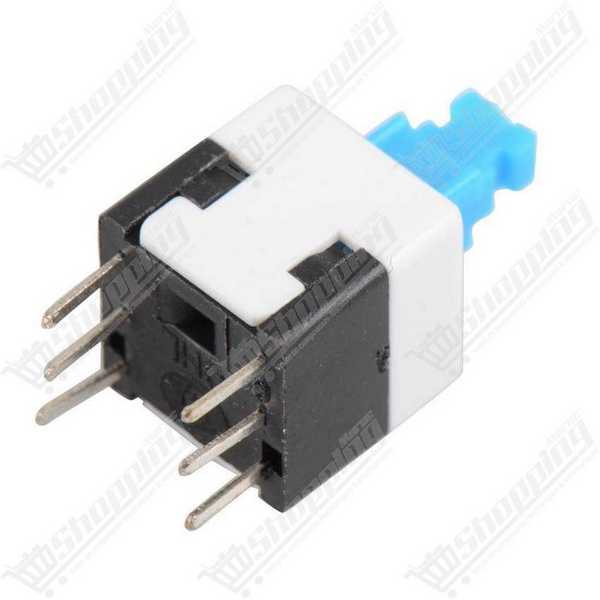

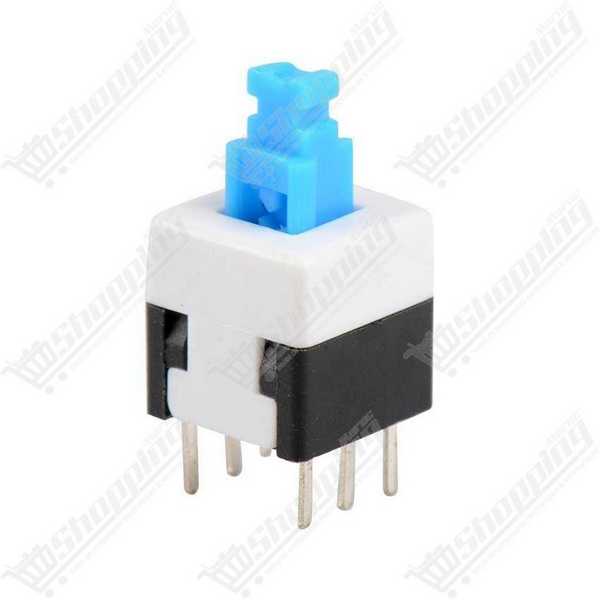

Interrupteur bouton poussoir double 8x8mm 6 broches
Interrupteur compact DPDT 8x8mm à verrouillage pour contrôler l'alimentation de vos circuits électroniques et projets Arduino.
- Type : Autobloquant (ON-OFF)
- Configuration : DPDT (6 broches)
- Tension Max : 30V DC
- Courant Nominal : 0.1A à 0.3A
- Montage : Traversant (DIP)
Contrôle Fiable avec le Bouton Poussoir Switch ON-OFF 8x8mm
Ce bouton poussoir switch ON-OFF double est l'élément indispensable pour gérer l'alimentation de vos montages électroniques. Doté d'un mécanisme autobloquant (latching), il maintient le circuit fermé ou ouvert après chaque pression, ce qui le rend parfait pour servir d'interrupteur principal (Master Switch) sur vos prototypes Arduino, ESP32 ou vos réparations d'appareils.
Caractéristiques du Switch DPDT 6 Broches
- Double Circuit (DPDT) : Ses 6 broches permettent de contrôler deux circuits séparés simultanément, idéal pour isoler complètement une alimentation.
- Verrouillage Mécanique : Contrairement à un bouton momentané, celui-ci reste en position (ON ou OFF), assurant une alimentation stable sans maintien manuel.
- Format Standard : Avec sa base de 8 x 8 mm et son pas standard, il s'intègre aisément sur les plaques d'essai et PCBs.
- Robustesse : Conçu pour durer, il supporte jusqu'à 100 000 cycles mécaniques.
Applications Courantes
- Interrupteur d'alimentation pour boîtiers imprimés en 3D.
- Sélecteur de mode pour projets DIY.
- Remplacement de switchs défectueux sur jouets et lampes.
Fiche Technique Détaillée
| Caractéristique | Spécification |
|---|---|
| Type | Autobloquant (Self-locking) |
| Configuration | DPDT (6 broches, 2 rangées) |
| Dimensions | 8 mm x 8 mm |
| Tension Nominale | Max 30V DC |
| Courant Supporté | 0,1A à 0,3A |
| Force d'activation | 1,8N ± 0,3N |
| Résistance de Contact | ≤ 30mΩ |
| Température | -25°C à +65°C |
Questions Fréquentes (FAQ)
Quelle est la fonction des 6 broches ?
C'est un interrupteur DPDT (Double Pole Double Throw). Il y a deux rangées de 3 broches. Chaque rangée agit comme un interrupteur indépendant, permettant de commuter deux lignes électriques (ex: le + et le -) en même temps.
Peut-on l'utiliser sur du 220V ?
Non, ce composant est conçu pour la basse tension (max 30V DC) et les courants faibles (max 0,3A). Il ne doit pas être utilisé directement sur le secteur.
Est-ce compatible avec une Breadboard ?
Oui, l'espacement des broches est généralement compatible avec le pas standard de 2.54mm utilisé sur les plaques de prototypage, bien que l'insertion puisse nécessiter un ajustement léger des broches.
