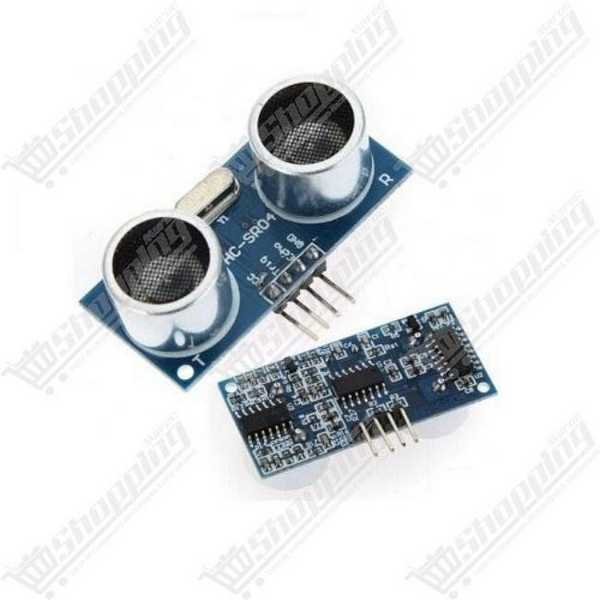

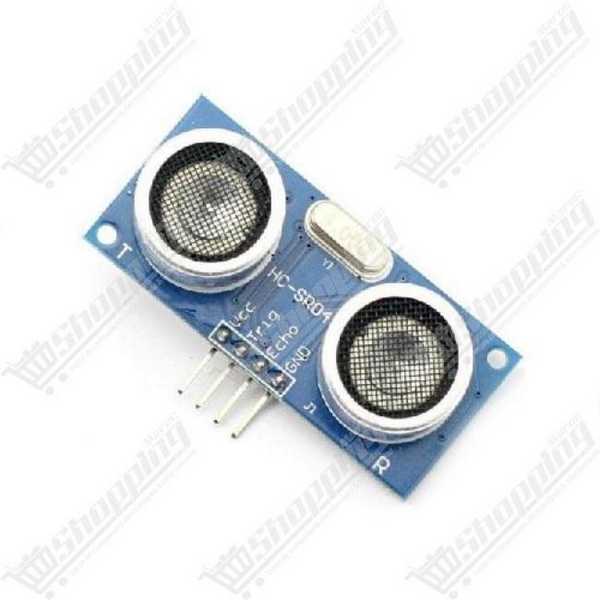

Capteur de distance à ultrasons HC-SR04
Le module HC-SR04 mesure les distances avec précision de 2cm à 4m pour vos robots Arduino.
- Tension de fonctionnement : 5V DC
- Plage de mesure : 2 cm à 400 cm
- Précision : ± 3 mm
- Fréquence acoustique : 40 kHz
- Angle de détection : < 15°
Donnez la vue à vos Robots avec le Capteur HC-SR04
Votre robot mobile a-t-il la fâcheuse tendance à percuter les murs ? Vous cherchez une méthode fiable pour mesurer le niveau d'une cuve sans toucher le liquide ? Le capteur de distance à ultrasons HC-SR04 est la solution de référence pour offrir une "vision" précise à vos projets électroniques. Utilisant le principe du sonar, identique à celui des chauve-souris, ce module émet des ondes à 40 kHz pour calculer la distance d'un obstacle via le temps de vol de l'écho. C'est le composant incontournable, économique et robuste pour passer de la théorie à la pratique avec votre microcontrôleur.
Performances techniques du Télémètre Ultrason HC-SR04
- Portée polyvalente : Mesurez des distances allant de 2 cm jusqu'à 400 cm, idéal pour la détection rapprochée comme pour l'environnement d'une pièce.
- Haute Précision : Obtenez des mesures fiables avec une marge d'erreur infime de ± 3 mm.
- Compatibilité étendue : Fonctionne nativement en 5V DC, parfait pour l'écosystème Arduino, et adaptable facilement pour Raspberry Pi ou ESP8266.
- Angle de détection optimisé : Un faisceau effectif de < 15° permet de cibler des objets précis sans interférences latérales excessives.
- Interface simple : Seulement 4 broches (VCC, Trig, Echo, GND) pour une mise en œuvre en quelques minutes.
Applications Concrètes pour votre Module Sonar HC-SR04
- Robotique mobile : Création de robots autonomes capables d'éviter les obstacles et de naviguer dans des labyrinthes.
- Domotique et Sécurité : Systèmes d'alarme détectant une présence ou un passage de porte.
- Gestion de fluides : Mesure de niveau d'eau dans des réservoirs ou citernes sans contact avec le liquide (pas de corrosion).
- Automobile DIY : Conception de radars de recul ou d'aide au stationnement pour maquettes et prototypes.
- Compteurs de passage : Détection et comptage d'objets sur un tapis roulant industriel.
Fiche Technique Détaillée : HC-SR04
| Caractéristique | Spécification |
|---|---|
| Tension d'alimentation | 5V DC |
| Courant de fonctionnement | 15 mA |
| Fréquence acoustique | 40 kHz |
| Plage de mesure | 2 cm - 4 m |
| Précision / Résolution | ± 3 mm / 3 mm |
| Angle de mesure | < 15° (effectif) |
| Signal Trigger | Impulsion TTL 10 µs |
| Dimensions | 45 x 20 x 15 mm |
Commander le HC-SR04 au Maroc : Livraison et Disponibilité
Ne laissez pas vos projets à l'aveugle. Commandez dès aujourd'hui votre module HC-SR04 et profitez d'une disponibilité immédiate dans nos stocks. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger en passant par Marrakech. Profitez de notre prix compétitif pour équiper vos classes, vos laboratoires ou votre atelier personnel avec ce standard de l'industrie maker.
FAQ : Résolution des problèmes courants du HC-SR04
Est-il compatible avec les cartes 3.3V comme le Raspberry Pi ou l'ESP32 ?
Le HC-SR04 fonctionne nativement en 5V. Si vous le connectez directement à une carte 3.3V, la broche Echo renverra un signal de 5V susceptible de griller vos GPIO. Pour l'utiliser avec un Raspberry Pi ou un ESP32, il est impératif d'utiliser un pont diviseur de tension (résistances de 1kΩ et 2kΩ) sur la broche Echo pour réduire le signal à 3.3V.
Pourquoi mes mesures de distance sont-elles instables ou erratiques ?
Les "sauts" de valeurs (bruit) proviennent souvent d'une alimentation instable ou d'échos parasites. Pour stabiliser vos relevés : ajoutez un condensateur (470µF à 1000µF) entre VCC et GND près du capteur, laissez un délai de repos de 60ms entre deux mesures, et lissez les résultats via une moyenne glissante dans votre code.
Mon programme Arduino se bloque lors de l'utilisation du capteur, que faire ?
La fonction pulseIn() d'Arduino est "bloquante" : si aucun écho ne revient (perte du signal), elle attend 1 seconde par défaut, figeant votre robot. La solution est de définir un "timeout" dans la fonction (ex: pulseIn(pin, HIGH, 30000)) ou d'utiliser la bibliothèque optimisée NewPing qui gère cela sans bloquer le processeur.
Le capteur donne des valeurs fausses au-delà de 2 mètres, est-ce normal ?
La portée théorique est de 4 mètres, mais la physique des ondes limite cela en pratique. Les objets mous (tissus, mousse) absorbent le son au lieu de le réfléchir. De plus, si la surface cible est inclinée, l'onde rebondit ailleurs que vers le récepteur. Pour une détection lointaine fiable, la cible doit être dure, plate et perpendiculaire au capteur.
Comment compenser l'erreur de mesure liée à la température ?
La vitesse du son varie selon la température ambiante (env. 340 m/s à 20°C). Pour une précision maximale en extérieur, couplez le HC-SR04 à un capteur de température (type DHT22) et ajustez votre formule : Vitesse = 331.3 + (0.606 * Température).
Puis-je utiliser plusieurs capteurs HC-SR04 sur le même robot ?
Absolument, mais attention aux interférences ! Si vous déclenchez deux capteurs simultanément, le capteur A peut recevoir l'écho du capteur B. Il faut les activer de manière séquentielle (l'un après l'autre) en laissant une pause de 30 à 50ms entre chaque activation.
