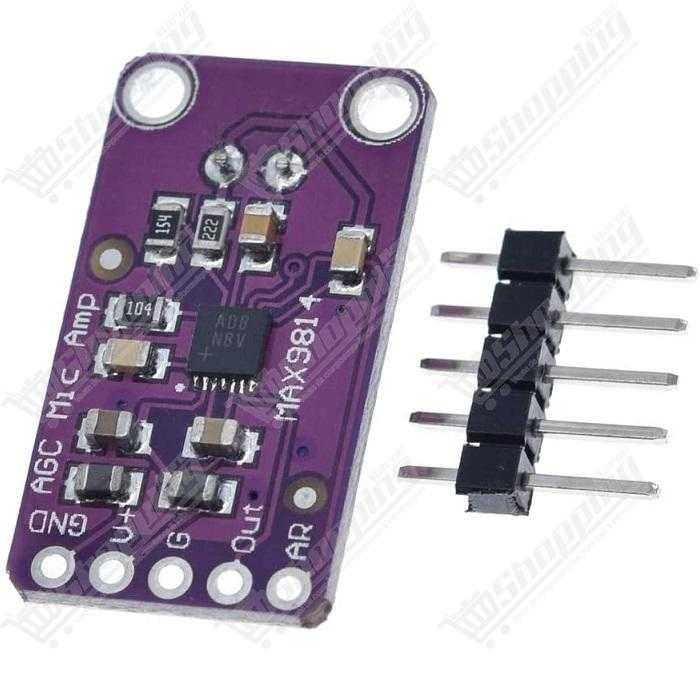

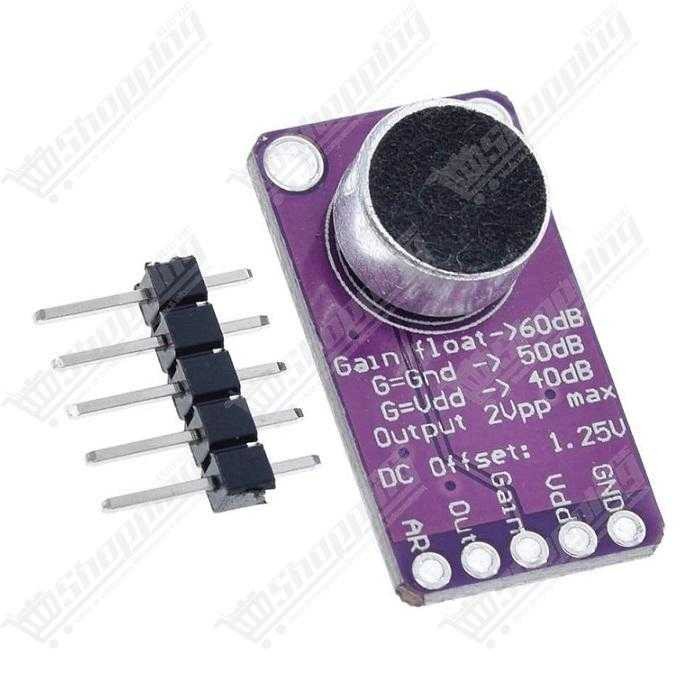

Module Amplificateur de Microphone MAX9814 avec Contrôle Automatique de Gain (AGC)
Module préamplificateur de microphone électret haute performance avec contrôle automatique de gain pour une capture audio stable.
- Tension d'alimentation : 2,7 V à 5,5 V DC.
- Gain programmable : 40 dB, 50 dB ou 60 dB.
- Technologie AGC : Ajustement dynamique du niveau sonore.
- Faible densité de bruit : 30 nV/√Hz.
- Sortie audio : 2 Vpp sur polarisation 1,25 V.
- Réponse en fréquence : 20 Hz à 20 kHz.
Maîtrisez la Dynamique Sonore avec le MAX9814 et son AGC Intégré
Vous en avez assez des enregistrements qui saturent dès que le volume augmente ou des sons faibles noyés dans le bruit de fond ? Le module amplificateur MAX9814 est la solution d'ingénierie ultime pour capturer un son d'une clarté irréprochable. Contrairement aux amplificateurs standards, cette petite merveille intègre un Contrôle Automatique de Gain (AGC) révolutionnaire. Cela signifie que le circuit "écoute" activement : il amplifie les sons faibles (chuchotements) et atténue les bruits forts (cris, impacts) pour maintenir un niveau de sortie constant. C'est le choix incontournable pour les concepteurs exigeants cherchant à intégrer une captation audio haute fidélité dans leurs projets électroniques sans complexité excessive.
Performance et Précision du Préamplificateur MAX9814
- Gestion intelligente du gain : L'AGC intégré ajuste dynamiquement l'amplification, avec une plage de compression allant de 20 dB à 0 dB, garantissant un signal toujours exploitable.
- Flexibilité d'alimentation : Fonctionne parfaitement sur une plage de 2,7 V à 5,5 V, idéal pour les projets basés sur Arduino (5V) ou ESP32 (3.3V).
- Gain programmable : Trois réglages sélectionnables pour s'adapter à votre environnement : 40 dB, 50 dB ou 60 dB.
- Pureté du signal : Une densité de bruit d'entrée ultra-faible de 30 nV/√Hz et une distorsion harmonique totale (THD) de seulement 0,04 %.
- Réponse en fréquence étendue : Couvre tout le spectre audible de 20 Hz à 20 kHz pour une reproduction fidèle.
- Sortie optimisée : Fournit un signal de sortie de 2 Vpp centré sur une polarisation stable de 1,25 V DC.
Applications Concrètes pour le Module Micro MAX9814
- Systèmes de reconnaissance vocale : Fournit un niveau sonore constant aux algorithmes de détection, améliorant drastiquement la précision des commandes vocales.
- Enregistreurs et "Mouchards" Audio : Capable de capter des sons distants grâce à son gain maximal de 60 dB sans saturer lors des bruits proches.
- Visualiseurs de Musique (VU-mètres) : Idéal pour piloter des LEDs rythmiques avec Arduino, car l'AGC lisse les pics trop violents de la musique.
- Conférences et Téléphonie IP : Améliore la qualité des échanges en compensant la distance variable entre l'orateur et le microphone.
- Caméras et Systèmes de Sécurité : Ajoute une couche audio de haute qualité à vos flux vidéo de surveillance.
Fiche Technique Détaillée : Amplificateur Audio MAX9814
| Caractéristique | Valeur Spécifique |
|---|---|
| Tension d'alimentation | 2,7 V à 5,5 V DC |
| Courant consommé | 3 mA (typique) |
| Réglages de Gain | 40 dB / 50 dB / 60 dB (sélectionnable) |
| Temps de maintien (Hold Time) | 30 ms (Fixe) |
| Rapport Attaque/Relâchement | 1:500, 1:2000 ou 1:4000 |
| Température de fonctionnement | -40 °C à +85 °C |
| Dimensions du boîtier IC | TDFN 14 broches (3 mm x 3 mm) |
| Tension Bias Micro | 2 V (interne, faible bruit) |
Commander le Module MAX9814 au Maroc
Ne laissez pas une mauvaise qualité audio gâcher votre projet. Commandez dès maintenant votre module amplificateur MAX9814 et recevez-le partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock. Profitez de notre service de livraison rapide vers Casablanca, Rabat, Marrakech, Tanger et toutes les autres villes pour commencer vos montages audio sans attendre.
Questions Fréquentes sur l'Utilisation du MAX9814
Q1: Quelle est la tension d'alimentation recommandée et comment réduire le bruit de fond sur le MAX9814 ?
Le module fonctionne entre 2,7V et 5,5V. Il est extrêmement sensible aux bruits de l'alimentation (notamment via USB). Pour une qualité optimale, il est fortement conseillé d'utiliser une source propre (batterie) ou d'ajouter un condensateur de découplage de 10µF à 100µF entre les broches VCC et GND au plus près du module.
Q2: Comment configurer les trois niveaux de gain (40dB, 50dB, 60dB) ?

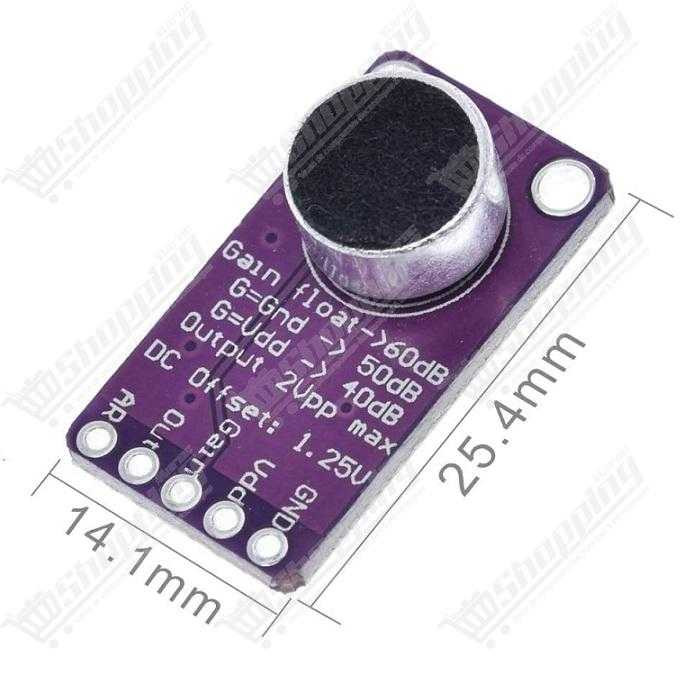

Le gain se règle via la broche 'Gain'. Laissez-la non connectée (flottante) pour le gain maximal de 60dB. Reliez-la à la masse (GND) pour 50dB, ou reliez-la à VCC pour le gain minimal de 40dB.
Q3: Pourquoi le signal de sortie du MAX9814 présente-t-il un décalage de 1,25V ?
Le MAX9814 impose un offset (DC Bias) de 1,25V par conception pour permettre l'oscillation du signal. Si vous le branchez sur une entrée ligne ou un amplificateur audio externe, vous devez ajouter un condensateur de liaison (1µF à 10µF) en série sur la sortie pour bloquer cette composante continue et ne laisser passer que l'audio.
Q4: À quoi sert la broche AR (Attack/Release) et comment la câbler ?
Elle contrôle la vitesse de réaction de l'AGC. Laissez-la flottante pour un ratio par défaut de 1:4000. Reliez-la à GND pour un ratio de 1:2000 ou à VCC pour 1:500. Un ratio plus faible (1:500) permet au gain de remonter plus rapidement après un son fort, utile pour des environnements très dynamiques.
Q5: Comment lire correctement le volume sonore avec un Arduino ?
Le module envoyant un signal analogique oscillant autour de 1,25V, une lecture unique via analogRead() est inutile. Il faut échantillonner le signal pendant une courte période (ex: 50ms) pour identifier les valeurs minimales et maximales, puis calculer la tension crête-à-crête (Vpp) qui correspondra à l'amplitude sonore.
Q6: Faut-il une bibliothèque spécifique pour ce module ?
Non, c'est un module purement analogique. Aucune bibliothèque de pilote n'est requise. Cependant, pour analyser les fréquences (spectre audio), les utilisateurs utilisent souvent la bibliothèque arduinoFFT pour traiter le signal reçu.
