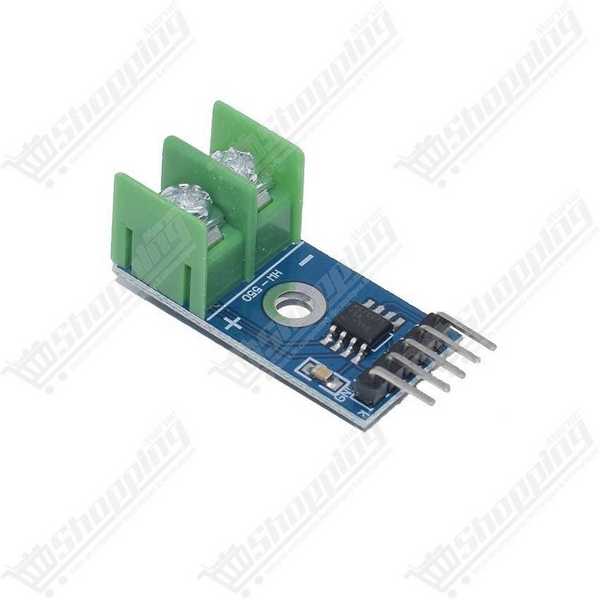

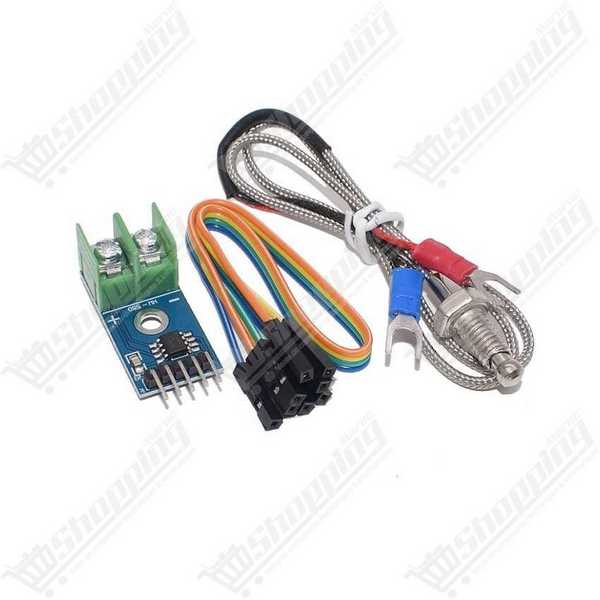

Module MAX6675 avec thermocouple type K
Module numérique de haute précision pour mesurer des températures extrêmes avec sonde type K pour Arduino.
- Interface SPI simple 3 fils compatible Arduino
- Plage de mesure étendue de 0°C à +1024°C
- Résolution numérique fine de 0,25°C (12 bits)
- Compensation de soudure froide intégrée
- Sonde inox avec filetage M6 incluse
Maîtrisez la Haute Température avec le Module MAX6675
Vous avez besoin de mesurer des chaleurs extrêmes là où un capteur standard fondrait littéralement ? Le Module MAX6675 accompagné de son Thermocouple Type K est la solution incontournable pour vos projets de régulation thermique industrielle et électronique. Contrairement aux capteurs analogiques sujets aux interférences, ce module agit comme le "cerveau" de votre sonde : il numérise le signal, compense les écarts de température ambiante (soudure froide) et délivre une donnée fiable via une interface SPI rapide. Que ce soit pour un four de refusion DIY, une imprimante 3D haute performance ou la surveillance d'un moteur, ce duo vous offre une lecture précise et robuste, indispensable pour passer du bricolage à l'ingénierie de précision.
Architecture et Précision du Convertisseur MAX6675
- Plage de mesure étendue : Capable de lire des températures allant de 0°C à +1024°C, idéal pour les environnements extrêmes.
- Résolution numérique fine : Grâce à son convertisseur ADC 12 bits, il détecte des variations de température de l'ordre de 0,25 °C.
- Compensation de soudure froide : Intègre une correction automatique des variations de température ambiante pour garantir une précision de ±1,5°C.
- Interface SPI simplifiée : Communication robuste sur 3 fils (SO, SCK, CS), compatible avec Arduino, ESP32 et Raspberry Pi.
- Diagnostic intégré : Fonction de détection de rupture qui vous alerte immédiatement si le thermocouple est déconnecté ou endommagé.
Pourquoi intégrer ce Kit Thermocouple dans vos Projets ?
- Régulation PID de Fours : Indispensable pour construire votre propre four à céramique, four à pizza ou station de refusion SMD avec un contrôle précis de la chauffe.
- Monitoring Automobile : Surveillez la température des gaz d'échappement (EGT) ou la culasse moteur grâce à la robustesse de la sonde en acier inoxydable.
- Domotique Industrielle : Intégrez-le dans des systèmes de chauffage central ou des chaudières nécessitant une lecture fiable au-dessus de 100°C.
- Upgrade d'Imprimante 3D : Remplacez les thermistances fragiles pour imprimer des matériaux haute température comme le Nylon ou le Polycarbonate.
Fiche Technique Détaillée : Convertisseur MAX6675
| Caractéristique | Spécification |
|---|---|
| Circuit Intégré | MAX6675 (Maxim Integrated) |
| Type de Sonde | Thermocouple Type K (Chromel/Alumel) |
| Tension d'alimentation | 3,0 V à 5,5 V DC |
| Plage de lecture | 0 °C à +1024 °C |
| Interface | SPI (Lecture seule) |
| Résolution | 0,25 °C (12 bits) |
| Filetage Sonde | M6 standard |
| Protection | Blindage métallique (Sonde) & ESD 2000V (Puce) |
Commander le Module MAX6675 + Sonde au Maroc
Ne laissez pas la chaleur détruire vos composants. Optez pour la fiabilité avec notre kit complet MAX6675. Disponible immédiatement en stock, nous assurons une livraison rapide partout au Maroc (Casablanca, Rabat, Marrakech, Tanger, etc.) à un prix compétitif. Commandez dès maintenant pour sécuriser vos projets haute température avec du matériel éprouvé.
Questions Fréquentes sur le Capteur de Température MAX6675
Quelle est la plage de tension d'alimentation du module MAX6675 et est-il compatible 3.3V ?
Le MAX6675 fonctionne parfaitement entre 3,0V et 5,5V. Il est donc nativement compatible avec les microcontrôleurs 5V (comme l'Arduino Uno) et 3,3V (ESP32, STM32, Raspberry Pi). Attention : si vous l'alimentez en 5V, vérifiez que votre microcontrôleur 3,3V tolère cette tension sur la broche de données (SO) ou utilisez un pont diviseur.
Pourquoi mon module affiche-t-il 0.00°C ou des valeurs incohérentes ?
Ce problème survient souvent à cause d'un mauvais contact dans le bornier ou d'une inversion de polarité du thermocouple (fils rouge/jaune inversés). Assurez-vous également de laisser un délai d'au moins 200 ms entre deux lectures dans votre code, car la puce a besoin de ce temps pour effectuer la conversion thermique.
Est-il possible de mesurer des températures négatives avec le MAX6675 ?
Non, le MAX6675 est conçu spécifiquement pour une plage positive allant de 0°C à +1024°C. Il ne sait pas interpréter les tensions négatives générées par le thermocouple sous 0°C. Pour le froid extrême, orientez-vous vers le module MAX31855.
Pourquoi les lectures de température sont-elles instables ou oscillent brusquement ?
Les thermocouples sont très sensibles aux parasites électromagnétiques. Pour stabiliser le signal : éloignez les fils des moteurs ou câbles secteur, utilisez des câbles blindés, ou soudez un petit condensateur (10nF à 100nF) directement entre les bornes T+ et T- du module.
Comment connecter plusieurs modules MAX6675 sur un seul Arduino ?
Grâce à l'interface SPI, c'est très simple. Vous pouvez connecter les broches SCK (Horloge) et SO (Données) de tous vos modules en parallèle sur les mêmes broches de l'Arduino. Seule la broche CS (Chip Select) doit être unique pour chaque module et reliée à une sortie numérique distincte pour sélectionner quel capteur doit parler.
Quelle bibliothèque logicielle est recommandée ?
Nous recommandons la bibliothèque "MAX6675 library" d'Adafruit. Elle est stable, très documentée et facilite l'intégration avec des fonctions simples comme readCelsius(), que vous utilisiez un SPI matériel ou logiciel.
