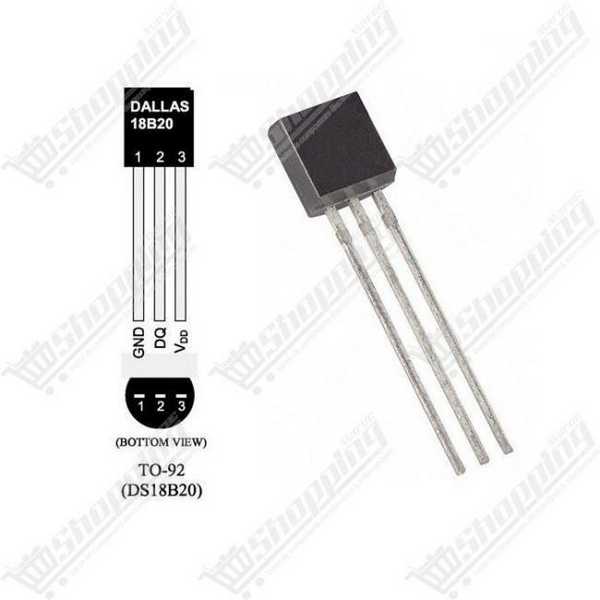

Capteur de température DS18B20 Dallas TO-92
Thermomètre numérique programmable DS18B20 haute précision pour vos projets Arduino et domotique via interface 1-Wire.
- Interface de communication unique 1-Wire
- Plage de mesure étendue de -55 °C à +125 °C
- Précision de ±0,5 °C entre -10 °C et +85 °C
- Résolution programmable de 9 à 12 bits
- Compatible alimentation 3V à 5,5V et mode parasite
Maîtrise Thermique Absolue avec le Capteur DS18B20
Besoin d'intégrer une mesure de température fiable sans sacrifier toutes les broches de votre microcontrôleur ? Oubliez les fluctuations des capteurs analogiques et passez à la précision numérique. Le DS18B20 en boîtier TO-92 est bien plus qu'un simple composant ; c'est la solution standard de l'industrie pour les projets IoT et domotiques exigeants. Grâce à son architecture intelligente, ce capteur convertit la température directement en données numériques, éliminant les bruits de signal sur les longues distances. Que vous surveilliez la chaleur d'un processeur ou la température d'une serre au Maroc, ce composant est votre allié incontournable pour une acquisition de données stable et précise.
Performance et Intelligence du Thermomètre Numérique DS18B20
- Protocole 1-Wire Révolutionnaire : Libérez vos E/S ! Ce capteur ne nécessite qu'une seule broche de données pour communiquer avec votre Arduino, ESP32 ou Raspberry Pi.
- Adressage Unique 64-bit : Chaque DS18B20 possède un code de série gravé au laser. Vous pouvez ainsi connecter des dizaines de capteurs sur le même fil et les interroger individuellement.
- Précision Redoutable : Offre une exactitude de ±0,5 °C sur la plage critique de -10 °C à +85 °C, idéale pour la majorité des applications environnementales.
- Résolution Ajustable : Programmez la sensibilité selon vos besoins, allant de 9 bits pour une lecture rapide à 12 bits (0,0625 °C) pour une finesse extrême.
- Mode Parasite Power : Simplifiez votre câblage au maximum en alimentant le capteur directement via la ligne de données (nécessite seulement 2 fils : GND et DQ).
Pourquoi intégrer le DS18B20 dans vos projets électroniques ?
- Domotique DIY (Home Assistant) : Créez un thermostat intelligent pièce par pièce en chaînant plusieurs capteurs sur un seul câble traversant la maison.
- Surveillance Industrielle : Surveillez la température de moteurs, de batteries ou d'armoires électriques avec des alertes programmables grâce à sa large plage de mesure de -55 °C à +125 °C.
- Gestion de Liquides et Aquariophilie : Une fois imperméabilisé, ce capteur (format TO-92 facile à encapsuler) est parfait pour réguler la température de l'eau.
- Systèmes Embarqués : Sa faible consommation (< 1 µA en veille) en fait le candidat idéal pour les stations météo alimentées par batterie.
Fiche Technique Détaillée : Capteur Dallas DS18B20
| Spécification | Détail Technique |
|---|---|
| Fabricant / Type | Dallas Semiconductor / Maxim Integrated (Compatible) |
| Interface de Communication | 1-Wire (Série asynchrone) |
| Tension d'alimentation (VDD) | 3,0 V à 5,5 V |
| Plage de Mesure | -55 °C à +125 °C |
| Consommation | 1 mA (actif) / 750 nA (veille) |
| Boîtier | TO-92 (3 broches : GND, DQ, VDD) |
| Temps de conversion (Max) | 750 ms (en résolution 12-bit) |
| Fonctionnalité Alarme | Seuils Haut/Bas programmables en EEPROM non-volatile |
Commander votre DS18B20 au Maroc
Ne laissez pas la surchauffe gâcher vos projets. Achetez dès maintenant votre capteur de température DS18B20 authentique et bénéficiez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un composant testé, à un prix compétitif, prêt à être intégré sur votre breadboard ou PCB. Stock disponible immédiatement !
FAQ : Résolution des problèmes courants sur le DS18B20
Q : Pourquoi mon capteur DS18B20 affiche-t-il constamment -127°C ?Cette valeur est le code d'erreur standard indiquant une absence de communication. Vérifiez trois points : avez-vous bien installé la résistance de tirage (pull-up) de 4,7 kΩ entre VDD et DQ ? Vos câbles sont-ils correctement connectés ? Si le câble est très long, la chute de tension peut être en cause.
Q : La résistance de pull-up est-elle vraiment obligatoire ?Absolument. Le bus 1-Wire est à "collecteur ouvert", il a besoin de cette résistance pour maintenir le signal à l'état haut par défaut. Utilisez une résistance de 4,7 kΩ pour du 5V standard. Pour du 3.3V (ESP32/RPi) ou de longs câbles, une résistance de 2,2 kΩ peut stabiliser le signal.
Q : Quelle est la différence entre le mode "Parasite" et le mode "Normal" ?En mode "Normal", vous utilisez 3 fils (GND, VDD, Data). En mode "Parasite", vous n'utilisez que 2 fils (GND et Data) ; le capteur stocke l'énergie du signal de données dans un condensateur interne pour fonctionner. Note : Reliez la broche VDD à la masse (GND) si vous utilisez le mode parasite.
Q : Puis-je utiliser ce capteur avec un ESP32 ou Raspberry Pi (3.3V) ?Oui, le DS18B20 fonctionne parfaitement entre 3.0V et 5.5V. Cependant, sur les systèmes 3.3V comme l'ESP32, les timings sont stricts. Utilisez des bibliothèques optimisées pour éviter les conflits d'interruptions et assurez-vous d'avoir une alimentation stable.
Q : Comment identifier quel capteur est lequel si j'en branche plusieurs ?Chaque DS18B20 possède une adresse unique de 64 bits. Lors de la première configuration, vous devez utiliser un programme de "Scanner" (inclus dans la bibliothèque DallasTemperature) pour lire et noter l'adresse de chaque sonde. Vous pourrez ensuite appeler chaque capteur par son adresse spécifique dans votre code final.
