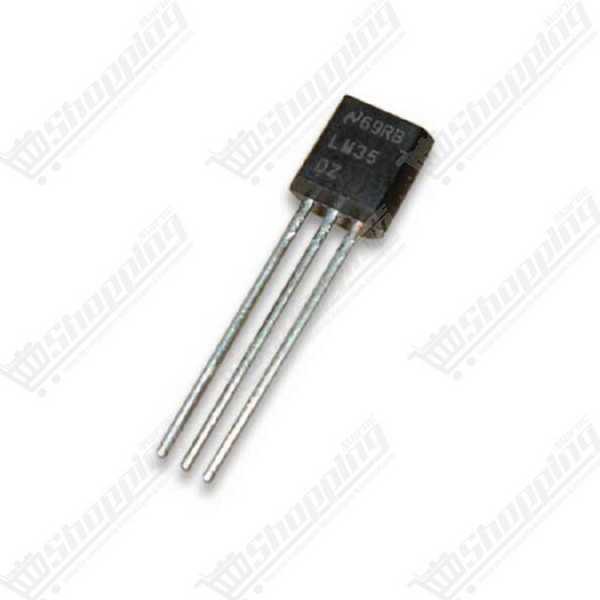

Capteur de température analogique LM35 TO-92
Capteur de température analogique précis et linéaire pour vos projets électroniques et mesures thermiques fiables.
- Sortie linéaire : 10 mV par °C
- Précision de ±0,5°C à 25°C
- Boîtier standard TO-92 3 broches
- Alimentation large : 4V à 30V
- Compatible Arduino et Raspberry Pi
Maîtrisez la Température avec la Précision du Capteur Analogique LM35
Besoin de fiabilité thermique sans vous noyer dans des calculs mathématiques complexes ? Le capteur de température LM35 est votre allié incontournable pour des relevés instantanés et précis. Contrairement aux thermistances classiques qui demandent des tables de conversion, le LM35 vous offre une sortie linéairement proportionnelle aux degrés Celsius. C'est le composant de choix pour les ingénieurs et les makers au Maroc qui souhaitent interfacer directement un capteur avec un microcontrôleur type Arduino ou Raspberry Pi, garantissant une stabilité exemplaire sans étalonnage externe.
Atouts Techniques et Performances du LM35 en Boîtier TO-92
- Étalonnage Natif en Celsius : Profitez d'une lecture directe avec un facteur d'échelle linéaire de +10 mV/°C, éliminant le besoin de soustraire des tensions constantes (contrairement aux capteurs Kelvin).
- Précision Chirurgicale : Bénéficiez d'une précision typique de ±0,5°C à 25°C, idéale pour les environnements sensibles.
- Large Plage d'Alimentation : S'adapte facilement à vos projets avec une tension d'entrée flexible de 4 V à 30 V DC.
- Efficacité Énergétique : Consommation ultra-faible inférieure à 60 µA, ce qui minimise l'auto-échauffement (< 0,08°C) et préserve la durée de vie de vos batteries.
- Impédance de Sortie Faible : Avec seulement 0,1 Ω pour une charge de 1 mA, il s'interface sans effort avec les circuits de lecture.
Applications Concrètes : Que faire avec un Module LM35 ?
- Domotique Intelligente : Créez des thermostats DIY pour réguler la température de votre salon ou déclencher des ventilateurs automatiquement.
- Protection des Batteries : Intégrez le LM35 dans vos BMS pour surveiller la gestion thermique et éviter la surchauffe des accumulateurs Li-Ion.
- Systèmes HVAC : Parfait pour le prototypage et la maintenance des systèmes de chauffage, ventilation et climatisation.
- Prototypage Éducatif : Le capteur de référence pour apprendre l'acquisition de données analogiques (ADC) sur Arduino sans bibliothèques lourdes.
Fiche Technique Détaillée : Capteur LM35 Précision Centigrade
| Caractéristique | Spécification Technique |
|---|---|
| Type de Capteur | Analogique Linéaire (Circuit Intégré) |
| Format du Boîtier | TO-92 (3 Broches) |
| Plage de Mesure (DZ/D) | 0°C à +100°C |
| Facteur d'Échelle | 10 mV par °C |
| Tension d'Alimentation (VCC) | 4V à 30V |
| Précision (à 25°C) | ±0,5°C |
| Brochage (Face Plate) | 1: VCC | 2: VOUT | 3: GND |
Commander le Capteur LM35 au Maroc
Ne laissez pas la chaleur compromettre vos circuits. Commandez dès maintenant votre capteur de température LM35 et bénéficiez d'un composant robuste et éprouvé. Nous assurons une livraison rapide partout au Maroc et un prix compétitif pour vos projets unitaires ou en série. Stock disponible immédiatement pour une expédition prioritaire.
FAQ : Solutions et Dépannage du LM35
Pourquoi les valeurs de mon LM35 sont-elles instables ?
L'instabilité provient souvent du bruit électrique. Ajoutez un condensateur de découplage de 0,1 µF entre VCC et GND près du capteur. Côté logiciel, réalisez une moyenne de 10 à 50 lectures pour lisser le signal.
Comment identifier le brochage correct du TO-92 pour éviter la surchauffe ?

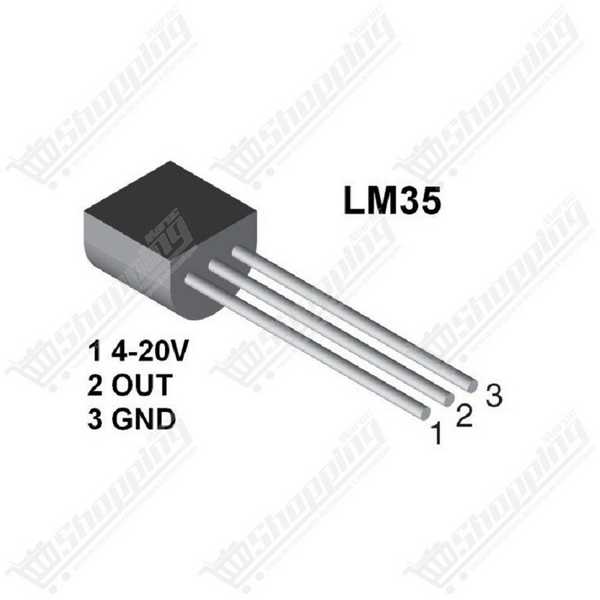

Face au côté plat (inscriptions visibles), les broches sont de gauche à droite : 1. VCC, 2. Vout, 3. GND. Attention : inverser VCC et GND provoquera une destruction quasi immédiate du composant.
Le LM35 peut-il mesurer des températures négatives ?
Nativement, il mesure à partir de 0V (0°C). Pour mesurer en dessous de zéro, il faut une résistance de rappel (pull-down) connectée à une tension négative ou utiliser un montage à diodes pour décaler la référence.
Comment améliorer la précision de lecture sur Arduino ?
Le 5V de l'USB fluctue. Utilisez la référence interne de l'Arduino via la commande analogReference(INTERNAL) (1,1V) pour obtenir une résolution plus fine d'environ 0,1°C par unité.
Quelle est la distance maximale de câble pour ce capteur ?
Au-delà de quelques mètres, l'effet capacitif du câble perturbe le signal. Pour les longues distances, insérez une résistance série de 2 kΩ sur la sortie Vout et utilisez du câble blindé.
Faut-il une bibliothèque Arduino pour le LM35 ?
Non, c'est l'avantage de l'analogique pur. La formule est simple : Température = (Valeur_ADC * 500.0) / 1024.0 (pour une référence 5V).
