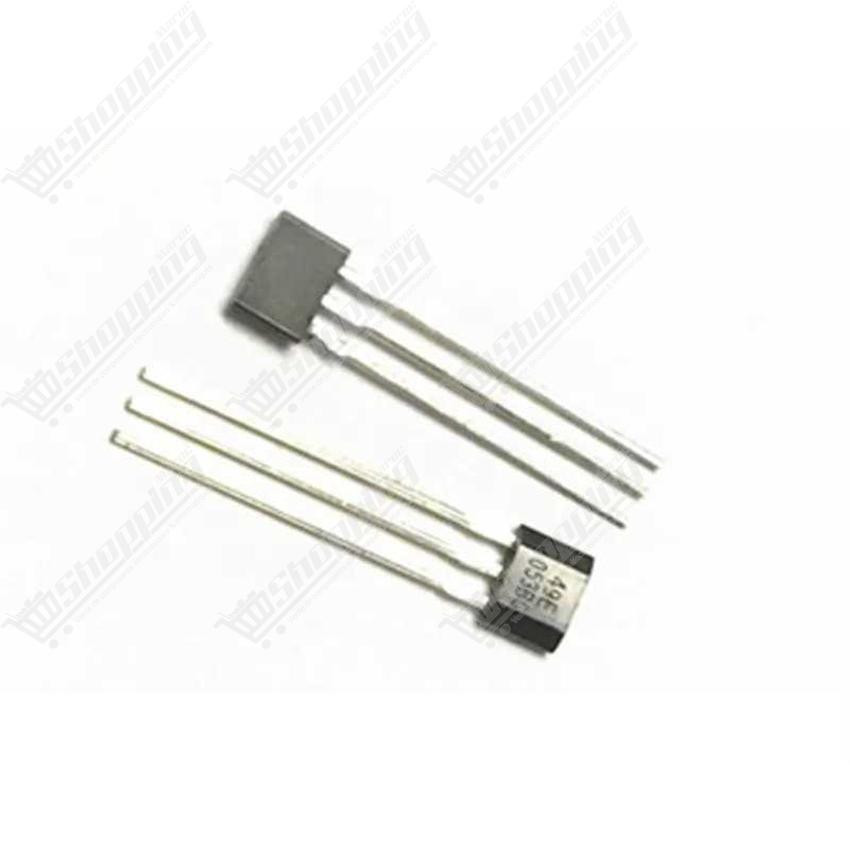

Capteur Magnétique à Effet Hall Linéaire SS49E 49E
Ce capteur à effet Hall linéaire SS49E convertit précisément le flux magnétique en tension analogique proportionnelle.
- Tension d'alimentation : 2,7 V à 6,5 V DC
- Sensibilité typique : 1,4 mV/G
- Temps de réponse rapide : 3 µs
- Sortie analogique linéaire ratiométrique
- Boîtier compact TO-92 à 3 broches
Précision Magnétique et Contrôle Analogique avec le Capteur SS49E
Le SS49E (49E) est un capteur à effet Hall linéaire miniature conçu pour une détection précise des champs magnétiques. Contrairement aux capteurs "Tout ou Rien", ce module délivre une tension de sortie ratiométrique qui varie linéairement en fonction de l'intensité du flux magnétique. Idéal pour distinguer le pôle Nord du pôle Sud, il est le composant de choix pour la conception de joysticks, de systèmes de pesée ou de contrôle de moteurs via Arduino et ESP32.
Performances Techniques et Réactivité du Module 49E
- Sensibilité Élevée : Détecte les variations fines avec une sensibilité typique de 1,4 mV/G.
- Réponse Rapide : Temps de réaction de seulement 3 µs, parfait pour les applications temps réel.
- Alimentation Flexible : Plage de fonctionnement de 2,7 V à 6,5 V DC, compatible 3.3V et 5V.
- Sortie Ratiométrique : Le point zéro se situe à Vcc / 2 (env. 2,5V sous 5V), facilitant le traitement du signal.
- Stabilité Thermique : Conçu pour fonctionner de -40 °C à +100 °C avec un faible bruit de signal.
- Format Standard : Boîtier TO-92 robuste à 3 broches pour montage traversant.
Applications Concrètes : Que faire avec un Capteur Hall Linéaire ?
- Remplacement de Potentiomètres : Créez des contrôles sans contact, insensibles à l'usure et à la poussière.
- Mesure de Courant Isolée : Détectez l'intensité du courant circulant dans un conducteur sans contact direct.
- Tachymètre et Position : Suivi précis de la vitesse de rotation et de la position angulaire des moteurs.
- Détecteurs de Métaux Ferreux : Identification et tri de matériaux magnétiques.
- Lecture de Codes Magnétiques : Détection fiable de motifs magnétiques complexes.
Fiche Technique Détaillée : Capteur SS49E
| Caractéristique | Spécification |
|---|---|
| Tension d'alimentation (Vcc) | 2,7 V à 6,5 V DC (Typique 5,0 V) |
| Consommation de courant | 6 mA (Typique) / 10 mA (Max) |
| Plage de détection | ±650 Gauss à ±1000 Gauss |
| Sensibilité | 1,4 mV/G (Typique) |
| Type de sortie | Analogique Linéaire |
| Boîtier | TO-92 (Traversant) |
Commander le SS49E au Maroc : Disponibilité et Service
Optimisez vos montages électroniques dès maintenant. Commandez votre capteur à effet Hall SS49E et bénéficiez d'une livraison rapide partout au Maroc. Nous assurons un stock permanent et un prix compétitif pour accompagner vos projets professionnels ou éducatifs.
FAQ : Tout savoir sur l'intégration du SS49E
- Q1: Quel est le brochage (pinout) du capteur SS49E ?
- A1: En regardant la face marquée (plate) : Broche 1 (Gauche) = VCC, Broche 2 (Centre) = GND, Broche 3 (Droite) = VOUT.
- Q2: Comment lire le signal avec un Arduino ?
- A2: Connectez VOUT à une entrée analogique (A0). Utilisez
analogRead(). Une valeur proche de 512 (sur 5V) indique l'absence de champ magnétique. - Q3: Comment réagit-il aux pôles Nord et Sud ?
- A3: C'est un capteur bipolaire. Le pôle Sud augmente la tension de sortie (au-dessus de 2,5V), tandis que le pôle Nord la diminue (en dessous de 2,5V).
- Q4: Faut-il des composants externes ?
- A4: Le circuit est stable, mais pour réduire le bruit électrique, il est recommandé d'ajouter un condensateur de découplage (ex: 0.1µF) entre VCC et GND.
