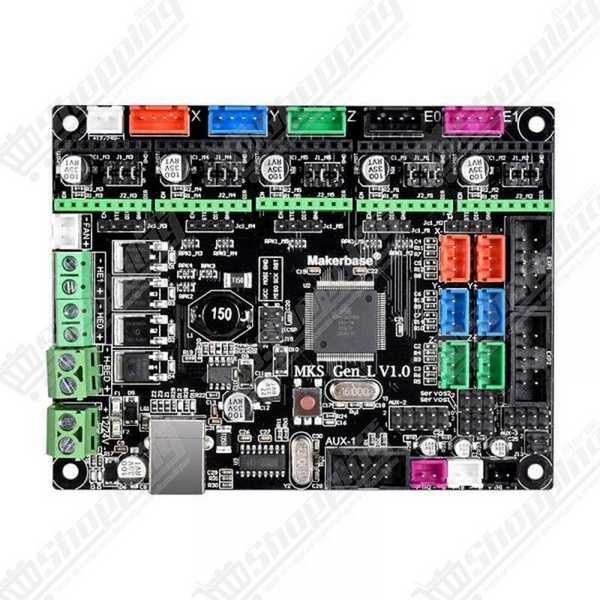

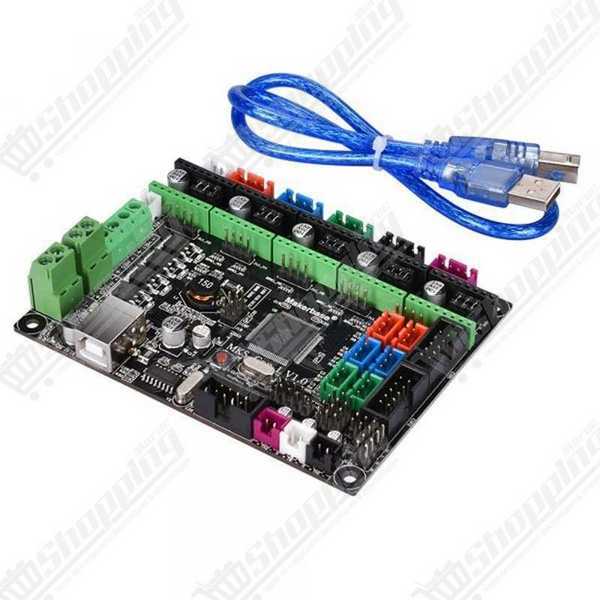

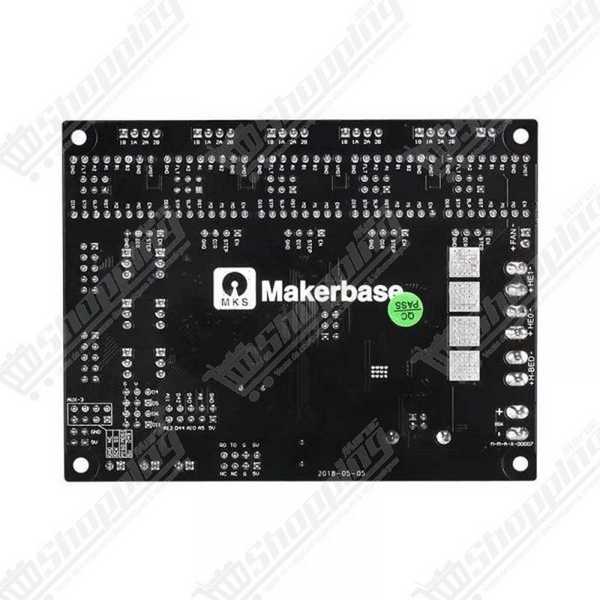

Carte mère Contrôleur MKS Gen L V1.0 pour Imprimante 3D
Carte mère tout-en-un combinant la puissance de l'Arduino Mega et la flexibilité RAMPS pour une impression 3D fiable.
- Microcontrôleur : ATmega2560 (8 bits)
- Tension d'entrée : 12V à 24V DC
- Compatibilité : Marlin, Repetier, Klipper
- Drivers supportés : A4988, DRV8825, TMC2208/2100
- Structure : PCB 4 couches dissipateur thermique
Optimisez votre Machine avec la Carte Mère MKS Gen L V1.0
La MKS Gen L V1.0 est la réponse aux problèmes de câblage complexe et d'instabilité. En intégrant les fonctionnalités d'un Arduino Mega 2560 et d'une RAMPS 1.4 sur un seul PCB optimisé, cette carte mère offre une fiabilité exceptionnelle. Grâce à sa conception sur 4 couches, elle assure une dissipation thermique supérieure et une protection accrue contre les interférences, idéale pour les imprimantes 3D RepRap et les machines CNC au Maroc.
Caractéristiques Techniques et Performances
- Puissance de Calcul : Équipée du processeur ATmega2560, elle gère sans effort les firmwares open-source comme Marlin et Repetier.
- Gestion Alimentation 24V : La carte accepte une entrée de 12V à 24V. L'utilisation du 24V permet de réduire l'intensité du courant du lit chauffant de 75%, protégeant ainsi les MOSFETs de la surchauffe.
- Polyvalence des Drivers : Compatible avec une large gamme de contrôleurs pas à pas (StepStick) amovibles : A4988, DRV8825, TMC2100, TMC2208 et LV8729.
- Connectivité Étendue : Supporte nativement les écrans LCD standards (2004, 12864) ainsi que la gamme tactile MKS TFT.
- Communication Fiable : Utilise la puce série CH340 pour une connexion USB stable avec votre ordinateur.
Avantages de la MKS Gen L pour votre Projet
- Installation Sécurisée : Les borniers pour les moteurs et les butées (Endstops) utilisent des codes couleurs distincts pour éviter les erreurs de branchement et les inversions de polarité.
- Extensibilité Conservée : Contrairement à de nombreuses cartes intégrées, elle garde les ports Servos, AUX-1 et AUX-2 accessibles pour ajouter de l'auto-leveling ou du sans-fil.
- Stabilité du Signal : Intègre un circuit de filtrage performant qui réduit les interférences électromagnétiques, crucial pour éviter les arrêts d'impression aléatoires.
- Drivers Externes : Possède des sorties de signal dédiées pour connecter des drivers de puissance externes, permettant de piloter de gros moteurs (Nema 23 et plus).
- Double Extrusion : Prête à gérer jusqu'à 5 moteurs pas à pas, permettant une configuration avec deux extrudeurs (E0, E1).
Spécifications Techniques
| Caractéristique | Détail |
|---|---|
| Microcontrôleur | ATmega2560 |
| Tension d'entrée | 12V - 24V DC |
| Chipset USB | CH340 |
| Dimensions | 110 mm x 84 mm |
| Structure PCB | 4 couches (Haute qualité) |
| Firmwares compatibles | Marlin, Repetier, Klipper |
| Sorties Puissance | 1x Lit (Bed), 2x Extrudeurs, Ventilateurs |
Acheter la MKS Gen L V1.0 au Maroc
Fiabilisez votre imprimante 3D dès aujourd'hui. Commandez votre MKS Gen L V1.0 à un prix compétitif et profitez d'une livraison rapide partout au Maroc. C'est le composant de choix pour upgrader une Anet A8, une Ender 3 ou construire votre propre machine CNC.
FAQ : Installation et Configuration
Puis-je utiliser une alimentation 24V ?
Oui, la carte supporte le 24V. C'est fortement recommandé pour les grands plateaux chauffants afin de réduire la charge électrique sur les connecteurs.
Comment configurer Marlin pour cette carte ?
Dans le fichier Configuration.h, définissez la carte mère comme suit : #define MOTHERBOARD BOARD_MKS_GEN_L.
Mon PC ne reconnaît pas la carte en USB.
Assurez-vous d'avoir installé le pilote CH341SER (driver pour la puce CH340) sur votre ordinateur.
Comment brancher un écran LCD 12864 ?
Sur la version V1.0, il arrive que les détrompeurs des ports EXP1 et EXP2 soient inversés. Si l'écran ne s'allume pas, essayez de tourner les connecteurs des nappes de 180°.
Est-elle compatible avec les drivers silencieux TMC ?
Oui, elle accepte les drivers TMC (2208, 2209, etc.). Notez que pour utiliser le mode UART sur la V1.0, un câblage manuel (jumper wires) vers des pins libres est nécessaire.
