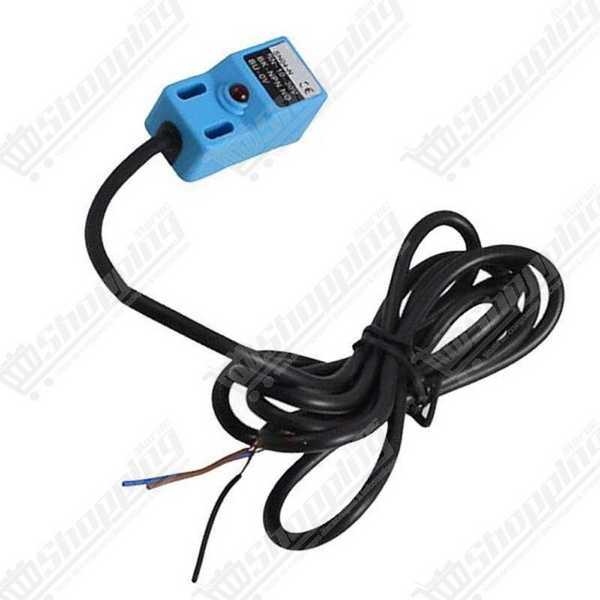

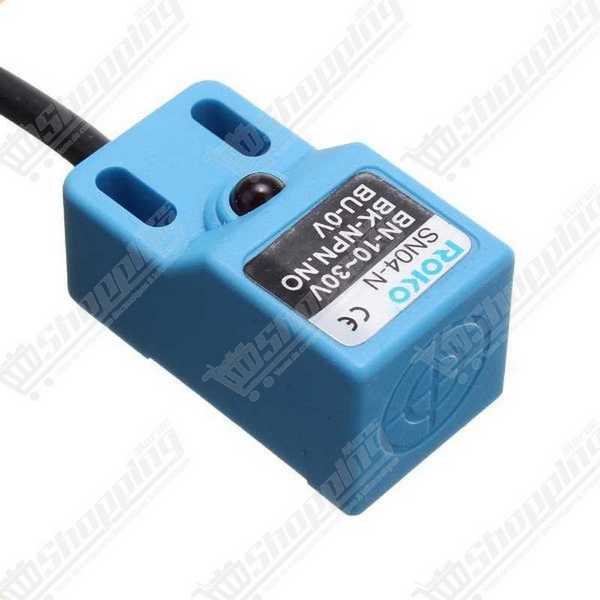

Capteur de proximité inductif SN04-N NPN NO 4mm
Capteur de proximité carré inductif pour détection de métal sans contact, idéal pour machines CNC et imprimantes 3D.
- Modèle : SN04-N (Inductif)
- Portée : 4 mm (±10 %)
- Sortie : NPN NO (Normalement Ouvert)
- Tension : 6V à 36V DC
- Protection : IP67 (Étanche)
Détection Métallique Précise : Capteur Inductif SN04-N
Le SN04-N est un capteur de proximité inductif essentiel pour vos projets d'automatisation. Conçu pour détecter les objets métalliques sans contact physique, il élimine l'usure mécanique et garantit une longue durée de vie à vos installations. C'est le choix privilégié pour le positionnement précis, le comptage industriel, ou comme fin de course fiable sur les machines CNC et les systèmes de nivellement automatique d'imprimantes 3D.
Caractéristiques Techniques Principales
- Technologie Inductive : Détecte le fer et les métaux conducteurs à une distance de 4 mm avec une excellente répétabilité.
- Sortie NPN NO : Configuration Normalement Ouvert, compatible avec la majorité des automates et microcontrôleurs (avec adaptation de tension).
- Robustesse Industrielle : Boîtier en ABS haute résistance certifié IP67, étanche à la poussière et aux projections d'eau.
- Haute Réactivité : Fréquence de réponse de 500 Hz pour des applications nécessitant de la vitesse.
- Indicateur d'État : Une LED rouge intégrée s'allume instantanément lors de la détection pour un diagnostic facile.
Applications Courantes
- Impression 3D : Nivellement automatique du plateau (Auto-bed leveling).
- Machines CNC : Interrupteurs de fin de course (Endstops) sans usure.
- Robotique : Détection d'obstacles métalliques ou de stations d'accueil.
- Industrie : Comptage de pièces sur convoyeur automatisé.
Spécifications Détaillées
| Modèle | SN04-N |
| Type | Inductif (Détection Métal) |
| Distance de détection | 4 mm (±10 %) |
| Tension d'alimentation | 6V - 36V DC |
| Sortie | NPN, Normalement Ouvert (NO) |
| Courant max | 300 mA |
| Dimensions | 18 x 18 x 36 mm |
| Température de service | -25°C à +70°C |
Guide de Câblage Rapide
Le raccordement se fait via 3 fils standardisés :
- Marron : VCC (Alimentation +6V à 36V)
- Bleu : GND (Masse / 0V)
- Noir : Signal (Sortie NPN)
Note : Pour une utilisation avec un microcontrôleur 5V ou 3.3V (Arduino/ESP32) alimenté séparément, pensez à utiliser un optocoupleur ou un pont diviseur de tension sur le fil de signal pour protéger votre carte.
