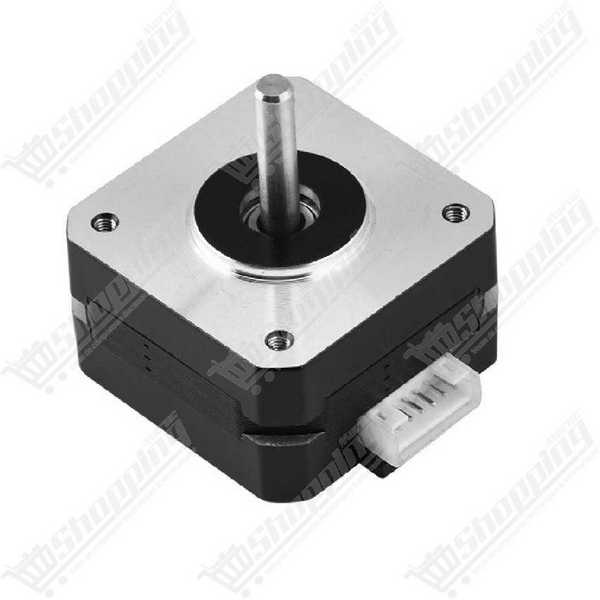

Moteur pas à pas Nema 17 42x42x23mm pour CNC et Imprimante 3D avec Câble
Moteur Nema 17 ultra-plat 23mm, idéal pour alléger les extrudeurs Direct Drive et axes CNC compacts.
- Format Nema 17 Pancake (23mm épaisseur) pour gain d'espace.
- Poids plume (130-150g) réduisant l'inertie de la tête.
- Couple de maintien optimisé de 13 à 17 N.cm.
- Angle de pas de 1.8° pour une précision standard.

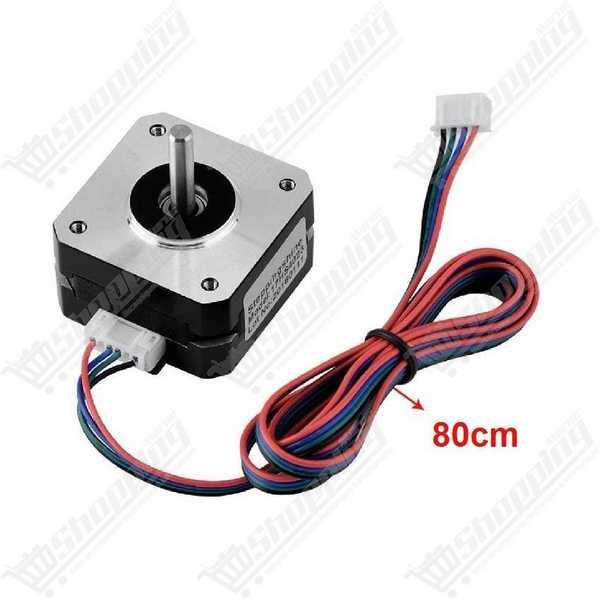

- Câble de connexion 1 mètre (4 fils) inclus.
Allégez vos axes avec le Moteur Pas à Pas NEMA 17 Pancake (23mm)
Vous cherchez à réduire l'inertie de votre tête d'impression pour éliminer le "ghosting" ? Le poids est l'ennemi de la vitesse en impression 3D. Ce Moteur Pas à Pas NEMA 17 au format "Pancake" est la solution technique idéale. Avec son profil ultra-court de seulement 23 mm, il offre un équilibre parfait entre légèreté et performance. Contrairement aux moteurs standards lourds et encombrants, ce modèle a été spécifiquement conçu pour s'intégrer dans des espaces restreints, comme les extrudeurs Direct Drive (type Titan ou BMG) ou les petits mécanismes de robotique, sans sacrifier la précision de positionnement requise par vos projets les plus exigeants.
Performance et Spécificités du NEMA 17 42x42x23mm
- Format Ultra-Compact : Avec une profondeur de corps de seulement 23 mm (hors arbre), il libère de l'espace critique sur vos machines.
- Poids Plume : Pesant entre 130g et 150g, il réduit drastiquement la masse en mouvement, permettant des accélérations plus franches.
- Précision Standard : Un angle de pas de 1,8° (soit 200 pas par tour) garantit une résolution fine pour vos impressions et usinages.
- Couple Optimisé : Délivre un couple de maintien (Holding Torque) de 13 à 17 N.cm, parfaitement calibré pour les extrudeurs démultipliés.
- Compatibilité Universelle : Fonctionne parfaitement avec les drivers courants comme les TMC2208/2209, A4988 ou DRV8825.
Applications Idéales pour ce Moteur Hybride Bipolaire
- Mise à niveau Direct Drive : Indispensable pour monter un extrudeur léger (E3D Titan, Bondtech BMG, Sherpa Mini) directement sur la tête d'impression sans surcharger l'axe X.
- Imprimantes 3D Compactes : Idéal pour les machines de voyage ou les petits volumes (type Voron V0) où chaque millimètre compte.
- Robotique de précision : Parfait pour les articulations de bras robotiques légers nécessitant un contrôle fin sans encombrement.
- Petites machines CNC : Convient pour l'axe Z des graveurs laser ou des traceurs (plotters) où la force de poussée requise est modérée.
Fiche Technique Détaillée : Moteur NEMA 17 Pancake
| Caractéristique | Spécification Technique |
|---|---|
| Format (Standard) | NEMA 17 (42.3 x 42.3 mm) |
| Longueur du corps | 23 mm (Type Pancake) |
| Courant nominal / phase | 1.0 A |
| Angle de pas | 1.8° |
| Couple de maintien | 13 - 17 N.cm (approx. 1.5 kg.cm) |
| Diamètre de l'arbre | 5 mm (souvent avec méplat en D) |
| Tension nominale | 3.5 V - 4.0 V (Régulée par le driver) |
| Inductance de phase | 4.0 mH (±20%) |
| Connectique | 4 fils (Bipolaire), connecteur JST-XH 6 broches |
Commander votre Moteur NEMA 17 Pancake au Maroc
Ne laissez pas un moteur trop lourd ralentir vos impressions. Optez pour l'efficacité avec ce modèle NEMA 17 23mm, disponible immédiatement sur notre boutique. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour ce composant essentiel. Ajoutez-le à votre panier dès maintenant pour transformer votre machine en un outil de précision véloce.
FAQ : Maîtriser votre Moteur Pas à Pas NEMA 17 Ultra-Plat
Q1: Comment identifier les paires de fils pour le câblage de ce moteur ?
Pour identifier les deux phases (bobines), utilisez un multimètre en mode continuité : les deux fils qui "bipent" ensemble forment une paire. Typiquement, les paires sont Rouge/Vert (Phase A) et Bleu/Jaune (Phase B). Astuce terrain : si vous court-circuitez deux fils entre eux et que l'axe devient dur à tourner, vous avez trouvé une phase.
Q2: Pourquoi mon moteur vibre-t-il sur place sans tourner ?
C'est le signe classique d'une inversion de fils ou d'une phase mal connectée. Vérifiez que les paires sont bien reliées aux broches A1/A2 et B1/B2 de votre driver. Si le câblage est bon, cela peut venir d'un courant insuffisant : augmentez légèrement la Vref de votre driver.
Q3: Quel réglage de courant (Vref) pour ce modèle 23mm ?
Attention, ce moteur est petit et chauffe vite. Avec un courant nominal d'environ 1.0 A, nous recommandons une Vref (sur un driver A4988) située entre 0.4V et 0.6V. L'objectif est de rester sous les 80°C pour ne pas déformer les pièces plastiques de votre extrudeur.
Q4: Puis-je l'alimenter en 24V alors qu'il est indiqué basse tension ?
Absolument, et c'est même conseillé ! Les drivers modernes (TMC, A4988) contrôlent le courant, pas la tension. Une alimentation en 24V permet au courant d'atteindre sa cible plus vite ("Chopper Drive"), ce qui garantit un meilleur couple à haute vitesse.
Q5: Ce moteur est-il assez puissant pour l'axe Y d'une imprimante 3D ?
Généralement non. Avec 13-17 N.cm de couple, il est trop faible pour déplacer un plateau chauffant lourd (axe Y type Prusa). Réservez ce moteur pour les extrudeurs démultipliés (3:1) ou les axes Z légers. Pour les axes X/Y, préférez un moteur de 40mm ou 48mm.
Q6: Pourquoi le connecteur a-t-il 6 broches pour seulement 4 fils ?
Le connecteur JST sur le corps du moteur est un standard industriel hybride (unipolaire/bipolaire). En utilisation bipolaire moderne (imprimantes 3D), seules les 4 broches externes sont utilisées. Les broches centrales sont ignorées.
