Module de fin de course mécanique avec câble de 1m
Capteur de fin de course mécanique haute précision avec câble de 1 mètre pour imprimantes 3D et CNC.
- Type : Interrupteur mécanique à levier
- Câble inclus : 1 mètre, 22 AWG (Cuivre)
- Compatibilité : RAMPS 1.4, CNC Shield, Arduino
- Indicateur : LED de statut intégrée
- Durée de vie : ~ 1 million de cycles
Fiabilité Maximale : Le Module de Fin de Course Mécanique Indispensable

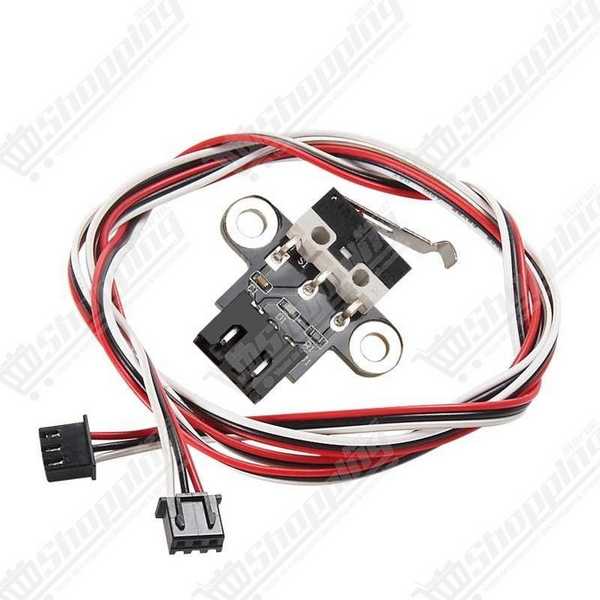

Assurez un "Homing" parfait et protégez les axes de vos machines avec ce Module de fin de course mécanique (Endstop). Conçu pour stopper net les mouvements indésirables, ce capteur par contact physique (micro-switch à levier) est la solution de référence pour les imprimantes 3D et les fraiseuses CNC. Plus fiable que les capteurs optiques dans les environnements poussiéreux, il est livré prêt à l'emploi avec un câble de 1 mètre robuste, permettant une installation aisée même sur les grands châssis.
Pourquoi choisir ce Kit Endstop Complet ?

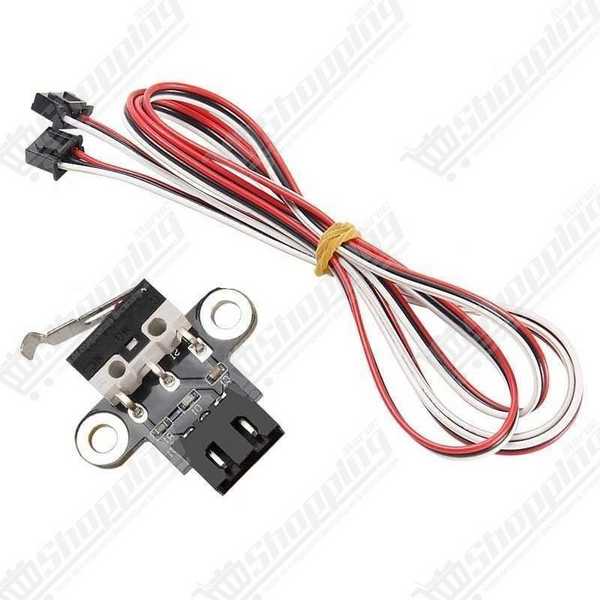

- Câblage Premium : Contrairement aux fils fins standards, ce module est fourni avec un câble de 22 AWG en cuivre de haute qualité. Sa longueur de 1 mètre offre une flexibilité totale pour le routage des câbles jusqu'à la carte mère.
- Durabilité Éprouvée : Le micro-interrupteur intégré est conçu pour supporter environ 1 000 000 de cycles, garantissant une longévité exceptionnelle pour vos axes X, Y et Z.
- Contrôle Visuel : Une LED intégrée sur le PCB s'allume instantanément lors de l'activation, simplifiant le diagnostic et la calibration de votre machine.
- Installation Plug-and-Play : Avec ses connecteurs standards (JST-XH côté module et Dupont côté carte), il se branche directement sans soudure sur les contrôleurs populaires.
Applications et Compatibilité
- Imprimantes 3D : Compatible avec la majorité des modèles (RepRap, Prusa, Ender, CR-10) utilisant des cartes RAMPS 1.4, MKS Gen ou SKR.
- Machines CNC : Idéal pour définir les points zéro et les limites de sécurité sur les graveurs laser et fraiseuses numériques (CNC Shield).
- Projets Arduino : Parfait pour la robotique DIY nécessitant une détection d'obstacle ou de butée fiable.
Caractéristiques Techniques Détaillées

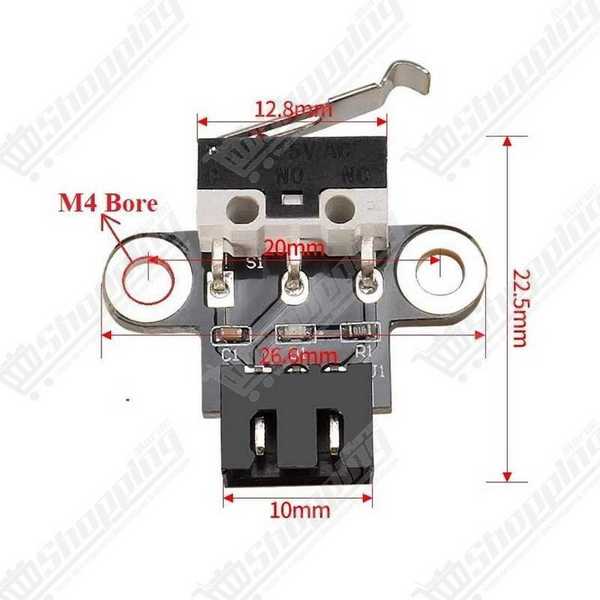

| Caractéristique | Spécification |
|---|---|
| Type de détection | Contact Mécanique (Levier) |
| Tension de fonctionnement | 5V DC (Niveau logique) |
| Longueur du câble | 1 mètre |
| Qualité du fil | 22 AWG (Cuivre, isolant 300V 80°C) |
| Connectique | JST-XH (Module) vers Dupont 3 pins (Carte) |
| Signal de sortie | Normalement Ouvert (NO) - Active LOW |
| Dimensions PCB | ~ 40mm x 16mm (Trous de fixation M3) |
| Durée de vie | ~ 1 000 000 cycles |
Achetez votre Endstop Mécanique au Maroc
Ne compromettez pas la précision de vos impressions. En commandant ce Module de fin de course avec câble 1m sur notre site, vous optez pour la qualité et la sécurité. Nous assurons une livraison rapide partout au Maroc. Ce composant essentiel est en stock et prêt à sécuriser vos projets maker dès aujourd'hui.
FAQ : Installation et Câblage du Endstop
Quel est le schéma de câblage (Pinout) ?
Le câblage respecte le code couleur standard pour une intégration facile :
- Rouge : VCC (+5V)
- Noir : GND (Masse)
- Vert (ou Blanc) : Signal (S)
Comment configurer ce module dans le firmware Marlin ?
Ce module fonctionne généralement en logique "Normalement Ouvert" (NO). Dans Marlin, assurez-vous que la logique de vos endstops n'est pas inversée (const bool X_MIN_ENDSTOP_INVERTING = false;, à ajuster selon votre carte) et que les résistances de pull-up sont activées si nécessaire.
Le câble de 1m ne risque-t-il pas de créer des interférences ?
Le câble 22 AWG fourni est de haute qualité. Cependant, dans un environnement très bruité électriquement (proche des moteurs NEMA puissants), il est conseillé de torsader les fils ou d'ajouter un petit condensateur de filtrage (100nF) entre le signal et la masse côté carte mère pour éviter les faux positifs.
