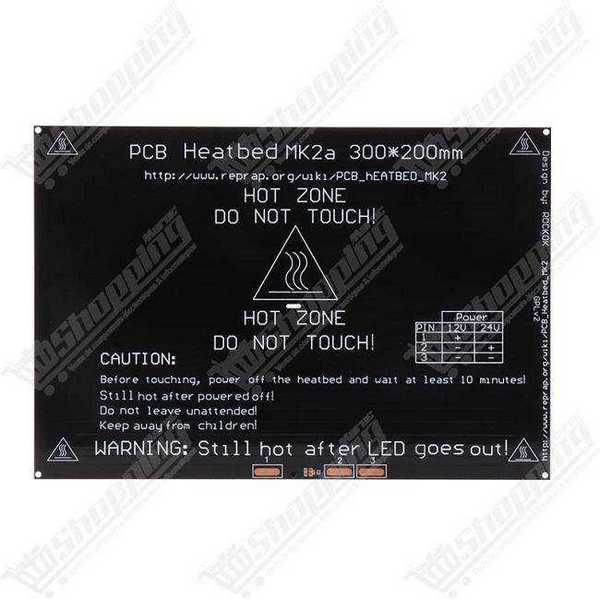

Plateau chauffant aluminium MK2a 300 x 200 x 3mm
Optimisez l'adhérence de vos impressions 3D avec ce plateau chauffant en aluminium MK2a 300x200mm rigide et performant.
- Dimensions de chauffe : 300 x 200 mm
- Structure : Aluminium 3mm dissipateur
- Tension : Double alimentation 12V / 24V
- Température max : 110°C à 120°C
- Compatibilité : RepRap, Marlin, RAMPS
Maîtrisez vos Impressions 3D avec le Plateau Chauffant MK2a Aluminium
Vous en avez assez du warping qui ruine vos impressions après des heures de travail ? Le décollement des pièces est l'ennemi numéro un de la fabrication additive. Passez à la vitesse supérieure avec le plateau chauffant MK2a en aluminium. Conçu spécifiquement pour les imprimantes de type RepRap nécessitant une large surface de travail, ce lit chauffant intègre le circuit thermique directement dans une plaque d'aluminium de 3 mm. Résultat : une conductivité thermique exceptionnelle et une planéité parfaite, éliminant le besoin de plaques de verre fragiles. C'est l'investissement indispensable pour réussir vos impressions en ABS et stabiliser vos projets en PLA.
Puissance et Précision : Les Atouts Techniques du MK2a 300x200mm
- Surface Étendue : Profitez d'une zone de chauffe effective de 300 x 200 mm, idéale pour les modèles volumineux ou l'impression de multiples pièces simultanément.
- Conception Hybride : L'âme en aluminium de 3,0 mm agit comme un dissipateur thermique géant, garantissant une montée en température uniforme sans points froids.
- Flexibilité de Tension : Compatible nativement avec les alimentations 12V et 24V, offrant une polyvalence totale pour votre configuration électrique.
- Chauffe Rapide : Capable d'atteindre 100°C à 110°C, ce plateau délivre une puissance allant jusqu'à 280W (en 24V) pour une adhérence optimale des matériaux techniques.
- Connectivité : Pads de soudure larges et numérotés pour une connexion sécurisée des câbles de puissance et de la thermistance NTC 100K.
Applications et Avantages du Heatbed MK2a pour vos Projets
- Impression de Matériaux Techniques : Indispensable pour l'impression de filaments sujets au retrait comme l'ABS, le Nylon ou le PETG, qui nécessitent une chambre chaude et une base stable.
- Rigidité Structurelle : Remplacez votre ancien lit en PCB flexible (souvent courbé) par cette plaque rigide qui sert à la fois d'élément chauffant et de structure mécanique pour l'axe Y.
- Installation Simplifiée : Grâce à ses perçages de montage standardisés, il s'adapte facilement aux châssis DIY et aux mises à niveau d'imprimantes existantes.
- Sécurité Accrue : La dissipation thermique de l'aluminium réduit les risques de points chauds localisés qui pourraient endommager le revêtement d'impression (BuildTak, PEI).
Fiche Technique Détaillée : Plateau MK2a Aluminium
| Caractéristique | Spécification |
|---|---|
| Dimensions Totales | 315 x 215 mm |
| Zone de Chauffe | 300 x 200 mm |
| Épaisseur | 3,0 mm (+/- 0,1 mm) |
| Matériau | Cœur Aluminium (Substrat Métallique Isolé) |
| Tension d'Entrée | 12V DC ou 24V DC |
| Puissance Consommée | 200W - 280W (selon tension) |
| Résistance (12V) | 1,0 - 1,3 Ohm |
| Résistance (24V) | 4,0 - 5,0 Ohm |
| Température Max | 120°C |
| Compatibilité Firmware | Marlin, Repetier (Contrôleurs RAMPS 1.4, MKS, etc.) |
Commander le Plateau Chauffant MK2a au Maroc
Ne laissez pas une mauvaise adhérence gâcher vos créations. Commandez dès aujourd'hui votre plateau chauffant MK2a 300x200mm et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant essentiel, disponible immédiatement en stock pour booster les performances de votre imprimante 3D.
FAQ : Tout savoir sur l'installation du MK2a Aluminium
Q1: Comment câbler le plateau MK2a pour une utilisation en 12V ou en 24V ?
La flexibilité est totale. Pour une alimentation en 12V, connectez votre fil positif (+) à la borne 1 et pontez (reliez) les bornes 2 et 3 pour y connecter le fil négatif (-). Pour passer en 24V, connectez le positif (+) à la borne 2 et le négatif (-) à la borne 3, en laissant la borne 1 vide.
Q2: Quelle puissance d'alimentation est nécessaire pour ce modèle de 300x200mm ?
Ce plateau est puissant et consomme entre 150W et 200W. En configuration 12V, l'intensité monte à environ 15A. Il est impératif d'utiliser une alimentation de 20A minimum. Pour la sécurité de votre carte mère, nous recommandons vivement l'ajout d'un module MOSFET externe.
Q3: Quelle doit être la résistance électrique pour vérifier l'état du plateau ?
À l'aide d'un multimètre, vous devriez lire entre 1,0 et 1,6 Ohms pour le circuit 12V. Si vous testez le circuit 24V, la valeur doit se situer entre 4,5 et 5,4 Ohms. Une valeur "0" indique un court-circuit, et "infini" une coupure.
Q4: Quel réglage utiliser pour la thermistance dans le firmware Marlin ?
Le standard est la thermistance NTC 100K 3950. Dans votre fichier Configuration.h de Marlin, réglez TEMP_SENSOR_BED sur la valeur "1" ou "60". Assurez-vous de fixer la sonde au centre sous le plateau avec du ruban Kapton pour une lecture précise.
Q5: Pourquoi le plateau met-il trop de temps à chauffer et comment y remédier ?
La grande surface en aluminium dissipe la chaleur rapidement. Pour atteindre 100°C efficacement, il est crucial d'isoler le dessous du plateau avec du liège ou du coton céramique. Vérifiez aussi que vos câbles d'alimentation sont de section 14 AWG au minimum pour éviter les pertes de tension.
Q6: La polarité (+/-) doit-elle être respectée lors du branchement ?
Techniquement, la résistance chauffante n'a pas de polarité. Cependant, si votre plateau est équipé de LEDs indicatrices, elles ne s'allumeront que si le plus (+) et le moins (-) sont correctement branchés. Si ça chauffe mais que la LED reste éteinte, inversez simplement les fils.
