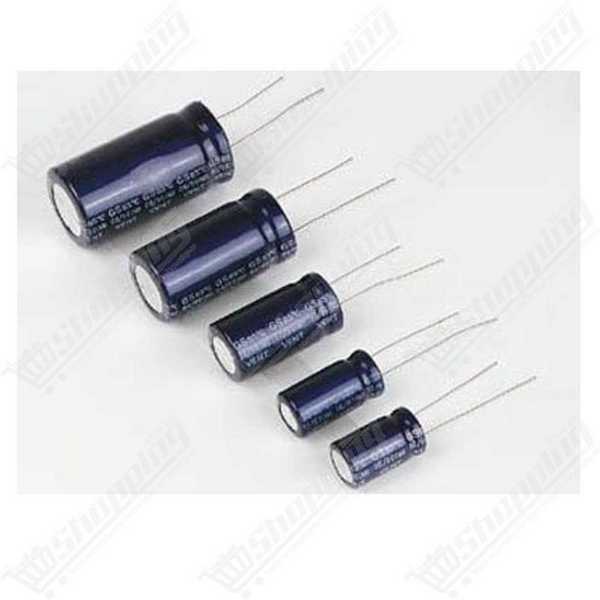

Condensateur chimique 22uF 160V
Condensateur électrolytique radial 22µF 160V haute température pour réparation fiable d'alimentations et circuits électroniques.
- Capacité stable : 22 µF ± 20 %
- Tension de service : 160V DC
- Température max : +105°C
- Montage : Radial (Pas 5.0 mm)
- Dimensions compactes : Ø 10 mm
Fiabilité et Puissance : Optimisez vos Circuits avec le Condensateur 22µF 160V
Votre alimentation à découpage montre des signes de fatigue ou votre amplificateur grésille ? Ne cherchez plus le coupable trop loin. Souvent, la stabilité d'un circuit entier repose sur la qualité de son filtrage. Le condensateur chimique 22µF 160V est la solution de réparation et de conception par excellence pour les étages de tension intermédiaire.
Conçu pour endurer les contraintes là où les composants standards échouent, ce modèle offre une marge de sécurité idéale pour remplacer des capacités de 100V ou pour stabiliser des lignes DC redressées. C'est le composant critique qu'il vous faut pour garantir une tension lisse et une longévité accrue à vos appareils électroniques, même dans des environnements exigeants.
Caractéristiques Techniques Avancées du Condensateur Électrolytique 22µF
- Haute Tension de Service : Avec une tenue nominale de 160V DC, il absorbe sans broncher les pics de tension, idéal pour les circuits d'alimentation intermédiaires.
- Résistance Thermique Accrue : Conçu pour opérer de -40°C à +105°C, ce modèle surpasse les standards à 85°C, garantissant une durée de vie prolongée même confiné dans un boîtier chaud.
- Format Compact : Son diamètre de 10 mm et sa hauteur optimisée permettent une installation aisée sur des cartes PCB denses.
- Durabilité : Une endurance certifiée entre 1 000 et 2 000 heures à température maximale, assurant une réparation pérenne.
- Standard Industriel : Pas de broche (pitch) de 5,0 mm, compatible avec la majorité des empreintes radiales classiques.
Applications et Avantages : Réparer et Innover avec le 22µF 160V
- Réparation d'Alimentations à Découpage (SMPS) : Le candidat parfait pour remplacer les condensateurs de filtrage primaire ou secondaire qui ont "séché" ou gonflé.
- Restauration Audio : Indispensable pour le découplage et le lissage dans les amplificateurs à tubes ou transistors nécessitant une tension supérieure à 100V.
- Maintenance Industrielle : Idéal pour les variateurs de vitesse et les cartes de commande exposées à des fluctuations de courant.
- Sécurité Améliorée : Son évent de sécurité intégré prévient les dommages collatéraux en cas de surcharge critique.
Fiche Technique Détaillée : Condensateur Radial 22µF 160V
| Spécification | Valeur |
|---|---|
| Type de Composant | Condensateur Électrolytique Aluminium (Chimique) |
| Capacité | 22 µF (Microfarads) |
| Tension Nominale | 160 VDC |
| Température Max. | +105°C |
| Tolérance | ± 20 % |
| Dimensions (D x H) | Ø 10 mm x 16-20 mm |
| Pas (Entraxe) | 5.0 mm |
| Courant de Fuite | ~3 µA (Max) |
Commander votre Condensateur 22µF 160V au Maroc
Ne laissez pas une panne mineure paralyser votre équipement. Commandez dès aujourd'hui votre condensateur 22µF 160V et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger en passant par Marrakech. Profitez de nos tarifs compétitifs pour constituer votre stock de composants essentiels.
Questions Fréquentes sur le Remplacement de Condensateurs Haute Tension
Puis-je remplacer un condensateur de 22uF 100V par ce modèle de 160V ?
Absolument. En électronique, "qui peut le plus peut le moins". Tant que la capacité (22µF) est identique, utiliser une tension nominale supérieure (160V au lieu de 100V) augmente la fiabilité et la sécurité du circuit. Vérifiez simplement que le nouveau condensateur rentre physiquement dans l'emplacement prévu.
Comment identifier le sens de branchement (polarité) d'un condensateur chimique ?
C'est crucial : ce composant est polarisé. Regardez le corps du cylindre : une bande de couleur (souvent blanche ou grise) avec des signes "moins" (-) indique la borne négative. De plus, la patte la plus courte correspond au négatif. Une inversion de polarité peut entraîner la destruction immédiate du composant.
Est-il possible de remplacer un condensateur de 22uF 450V par ce modèle de 160V ?
Non, c'est extrêmement dangereux. La tension de votre circuit dépasserait la limite de 160V de ce condensateur, provoquant son explosion. Remplacez toujours un condensateur par un modèle de tension égale ou supérieure à l'original.
Mon condensateur semble intact, mais l'appareil ne fonctionne pas. Est-il HS ?
C'est possible. Les condensateurs chimiques peuvent "sécher" intérieurement avec le temps, perdant leur capacité ou augmentant leur résistance interne (ESR), sans aucun signe visuel de gonflement. Un test avec un capacimètre est nécessaire pour confirmer le diagnostic.
Puis-je remplacer mon condensateur de 22uF par une valeur de 47uF ?
Cela dépend de l'application. Pour du filtrage d'alimentation, augmenter la capacité est souvent bénéfique (meilleur lissage). Cependant, si le condensateur fait partie d'un circuit de timing ou de filtrage audio précis, modifier la valeur changera le comportement de l'appareil. Dans le doute, restez sur la valeur d'origine.
Pourquoi un condensateur gonfle-t-il après peu de temps ?
Un gonflement prématuré indique souvent une surchauffe (proximité d'un radiateur), une tension réelle trop proche de la limite maximale, ou un courant d'ondulation (ripple current) excessif. Choisir nos modèles certifiés 105°C offre une meilleure résistance à ces conditions extrêmes.
