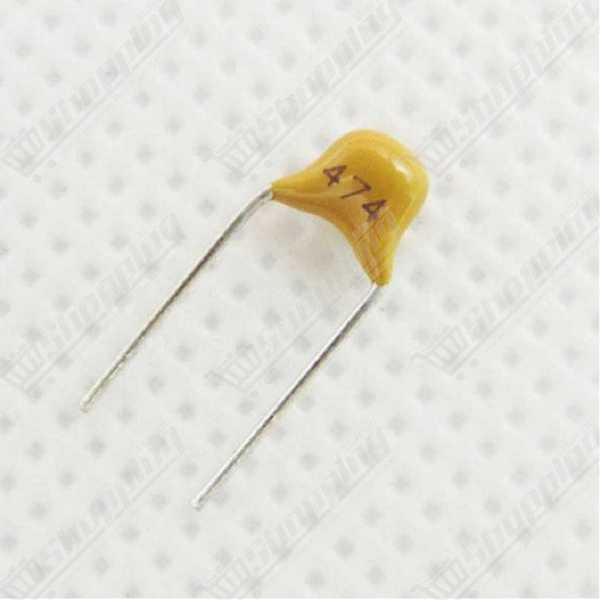

Condensateur céramique monolithique 470nF 50V 474
Condensateur céramique 470nF 50V MLCC pour le filtrage précis et la stabilisation efficace de vos circuits électroniques.
- Capacité : 470 nF (Code 474)
- Tension maximale : 50 V CC
- Technologie : Céramique Multicouche (MLCC)
- Pas : 5.08 mm (Standard)
- Usage : Filtrage et Découplage
Optimisation et Stabilité avec le Condensateur Monolithique 470nF
Vos circuits souffrent d'instabilité ou de bruits parasites ? Ne laissez pas les interférences gâcher vos projets électroniques. Le condensateur monolithique 470nF (souvent identifié par le code 474) est la solution de filtrage par excellence pour vos conceptions. Contrairement aux anciens condensateurs disques, cette version multicouche (MLCC) offre une densité de capacité supérieure dans un format compact, garantissant une fiabilité accrue pour vos microcontrôleurs et circuits analogiques. C'est le composant passif indispensable pour "nettoyer" vos lignes d'alimentation et assurer le bon fonctionnement de vos montages Arduino ou ESP32.
Atouts Techniques du Condensateur Céramique 474 (0.47µF)
- Technologie MLCC Avancée : Sa structure monolithique multicouche assure une meilleure stabilité thermique et une réduction significative de l'inductance parasite (ESL) et de la résistance série (ESR).
- Capacité Polyvalente : Une valeur précise de 470 nF (0,47 µF), idéale pour le découplage intermédiaire entre les petits condensateurs (100nF) et les gros chimiques.
- Tension de Service Robuste : Supporte jusqu'à 50V CC, offrant une marge de sécurité confortable pour les circuits logiques de 3.3V, 5V ou 12V.
- Format Standardisé : Avec un pas de 5.08 mm, il s'insère parfaitement sur les breadboards et les circuits imprimés (PCB) standards.
- Durabilité : Enrobage en résine époxy protégeant les couches de céramique contre l'humidité et les vibrations.
Pourquoi intégrer ce Condensateur 50V dans vos projets ?
- Découplage d'alimentation : Indispensable près des broches VCC de vos circuits intégrés pour absorber les pics de tension et prévenir les "resets" intempestifs.
- Filtrage Audio et Signaux : Excellent pour supprimer le bruit haute fréquence dans les préamplificateurs et les convertisseurs analogique-numérique.
- Circuits de Temporisation : Associé à une résistance, il permet de créer des constantes de temps précises pour vos oscillateurs ou timers NE555.
- Protection des contacts : Peut être utilisé en parallèle avec des boutons poussoirs pour limiter les effets de rebond (debouncing hardware).
Fiche Technique Détaillée : Condensateur Monolithique 470nF
| Caractéristique | Spécification |
|---|---|
| Type de composant | Céramique Multicouche Monolithique (MLCC) |
| Code de marquage | 474 |
| Capacité | 470 nF (0,47 µF) |
| Tension Nominale | 50 V CC |
| Tolérance | ±10% à ±20% |
| Pas (Lead Spacing) | 5.08 mm (Compatible pas de 2.54mm) |
| Température de fonctionnement | -55 °C à +125 °C |
| Polarité | Non Polarisé (Bipolaire) |
Commander le Condensateur 470nF 50V au Maroc
Besoin de sécuriser vos projets électroniques dès aujourd'hui ? Commandez votre lot de condensateurs monolithiques 470nF directement sur notre site. Nous assurons une livraison rapide partout au Maroc et garantissons des composants de haute qualité à prix compétitif. Que vous soyez à Casablanca, Rabat ou Tanger, disposez immédiatement du stock nécessaire pour vos réparations et prototypages.
Questions Fréquentes sur le Condensateur MLCC 474
Que signifie le code "474" marqué sur le condensateur ?
Le code "474" indique une capacité de 470 000 pF, ce qui équivaut à 470 nF ou 0,47 µF. Les deux premiers chiffres (47) représentent la valeur de base et le troisième (4) est le multiplicateur (nombre de zéros à ajouter).
Ce condensateur céramique monolithique possède-t-il un sens de branchement ?
Non, ces condensateurs sont non polarisés. Contrairement aux modèles électrolytiques, ils n'ont pas de borne positive ou négative et peuvent être connectés dans n'importe quel sens dans le circuit.
Puis-je utiliser ce condensateur 50V sur un circuit de 5V ou 12V ?
Oui, c'est même recommandé. La tension de 50V est la tension de service maximale supportée. L'utiliser à une tension bien inférieure garantit une meilleure fiabilité et limite la perte de capacité due au coefficient de tension.
Pourquoi ma mesure au capacimètre est-elle inférieure à 470nF ?
Cela peut être dû à la tolérance du composant (souvent ±10% ou ±20%) ou au "DC Bias effect" : la capacité réelle des condensateurs céramiques multicouches diminue significativement lorsqu'une tension continue est appliquée par rapport à leur valeur nominale à vide.
Quelle est la différence entre un condensateur céramique "monolithique" et un modèle "disque" ?
Le modèle monolithique (ou MLCC) est composé de plusieurs couches de céramique et de métal, ce qui permet d'obtenir une capacité plus élevée dans un volume plus réduit et offre une meilleure stabilité en haute fréquence par rapport aux anciens modèles à disque simple.
Quel est l'usage courant du 470nF 50V dans les projets Arduino ?
Il est principalement utilisé pour le découplage des alimentations et le filtrage des bruits parasites. Placé près des broches d'alimentation d'un circuit intégré, il aide à stabiliser la tension lors des appels de courant rapides, évitant ainsi les bugs logiciels ou les resets intempestifs.
