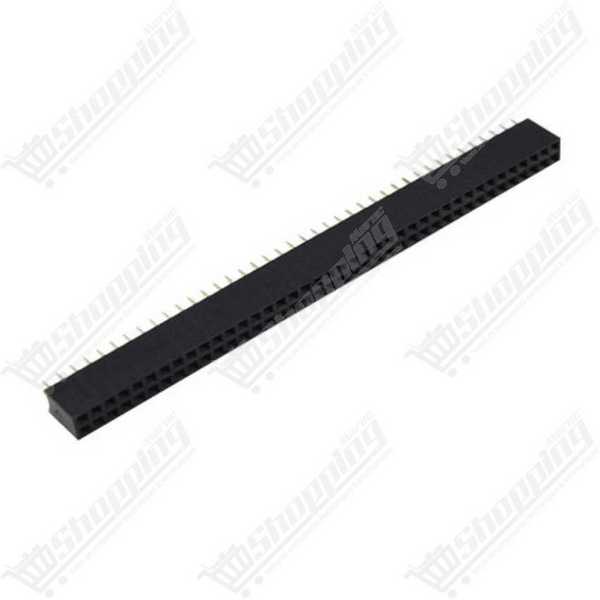

Barrette Sécable Femelle 2x40 Broches Double Rangée Pas 2.54mm
Connecteur barrette femelle 2x40 broches au pas de 2.54mm, idéal pour extensions Raspberry Pi et circuits imprimés.
- Type : Barrette femelle double rangée (2x40).
- Pas standard : 2.54 mm compatible universel.
- Courant nominal : 3A par contact.
- Matériau : Thermoplastique haute résistance UL 94V-0.
- Caractéristique : Sécable pour ajuster la longueur.
Maximisez la Connectivité de vos Circuits avec la Barrette Femelle 2x40
Vous en avez assez des soudures permanentes qui figent vos projets et empêchent toute évolution ? Passez à la vitesse supérieure avec la Barrette Femelle 2x40 (Header), la solution incontournable pour rendre vos systèmes modulaires. Que vous conceviez un "Shield" sur mesure ou que vous ayez besoin d'étendre les capacités d'un microcontrôleur, ce composant est l'interface vitale entre vos idées et la réalité. Conçu pour une fiabilité maximale, ce connecteur transforme une carte électronique statique en une plateforme évolutive, capable d'accueillir des extensions type Raspberry Pi ou des modules industriels sans le moindre jeu mécanique.
Caractéristiques Techniques Clés du Connecteur 2x40 Pas 2.54mm
- Standard Universel : Un pas (pitch) de 2.54 mm assurant une compatibilité totale avec 99% des cartes de prototypage et composants traversants du marché.
- Haute Densité : Configuration en Double Rangée (2 x 40) offrant 80 points de connexion sur une empreinte compacte, idéale pour les signaux complexes.
- Puissance Maîtrisée : Supporte un courant nominal de 3A par contact et une tension de 250V AC/DC, bien au-delà des simples signaux logiques.
- Résistance Thermique : Isolation en Thermoplastique PBT UL 94V-0 capable d'endurer des températures de fonctionnement de -40°C à +105°C.
- Flexibilité d'Usage : Conception sécable (avec précaution) permettant d'adapter la longueur du connecteur aux besoins spécifiques de votre PCB.
Applications Concrètes pour Header Femelle Double Rangée
- Extension Raspberry Pi : Le format 2x40 correspond exactement au port GPIO des modèles B+, 3, 4 et 5, parfait pour créer vos propres HATs.
- Connexions Carte-à-Carte (Board-to-Board) : Empilez vos PCBs verticalement pour économiser de l'espace dans vos boîtiers.
- Interfaces LCD et Capteurs : Idéal pour connecter des écrans graphiques ou des nappes de câbles nécessitant un maintien ferme.
- Réparation et Maintenance : Remplacez des ports endommagés sur des cartes mères ou des équipements industriels nécessitant une connexion fiable.
Fiche Technique Détaillée : Barrette Femelle 2x40 2.54mm
| Spécification | Détails Techniques |
|---|---|
| Type de Connecteur | Barrette Femelle (Female Header) |
| Configuration | 2 rangées x 40 broches (80 broches total) |
| Pas (Pitch) | 2.54 mm |
| Matériau Isolant | Thermoplastique (PBT/Nylon 6T) UL 94V-0 |
| Hauteur du corps | 8.5 mm |
| Courant Nominal | 3 Ampères |
| Résistance de Contact | 20 mΩ max. |
| Température de Soudure | +260°C (5 secondes max) |
Commander votre Barrette Femelle 2x40 au Maroc
Ne laissez pas une connexion défaillante compromettre votre projet. Commandez dès maintenant votre Barrette Femelle 2x40 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant essentiel, disponible immédiatement en stock pour vos besoins de prototypage ou de production en série.
FAQ : Questions Fréquentes sur le Connecteur GPIO et Header 2x40
Comment couper proprement une barrette femelle double rangée sans l'abîmer ?
La découpe est délicate car le plastique est cassant. L'astuce d'expert consiste à retirer (sacrifier) la broche métallique située exactement là où vous souhaitez couper. Une fois l'emplacement vide, utilisez une pince coupante ou un cutter pour sectionner le plastique sans risquer de fissurer les connecteurs adjacents.
Cette barrette est-elle compatible avec le port GPIO du Raspberry Pi ?
Absolument. Ce modèle 2x40 broches au pas de 2.54mm est la réplique exacte du connecteur GPIO standard des Raspberry Pi (Zero, 3, 4, 5). C'est le composant de choix pour la fabrication de "Hats".
Est-il difficile de souder ce composant sans créer de courts-circuits ?
La proximité des broches demande de la précision. Utilisez un fer à panne fine et chauffez modérément pour ne pas fondre le plastique. Il est crucial de vérifier l'absence de ponts de soudure entre les deux rangées avec un multimètre après l'opération.
Peut-on l'insérer directement sur une plaque d'essai (breadboard) ?
Non. Une barrette double rangée ne peut pas être placée à cheval sur la rainure centrale d'une breadboard standard, car cela créerait un court-circuit entre les rangées parallèles. Elle est conçue pour être soudée sur PCB ou utilisée comme prise d'extension.
Y a-t-il un sens ou une polarité à respecter ?
Le connecteur physique est symétrique et n'a pas de polarité intrinsèque. Toutefois, une fois soudé, la position devient critique : respecter scrupuleusement le schéma de câblage (broche 1 vs broche 2) est impératif pour éviter d'inverser vos signaux.
