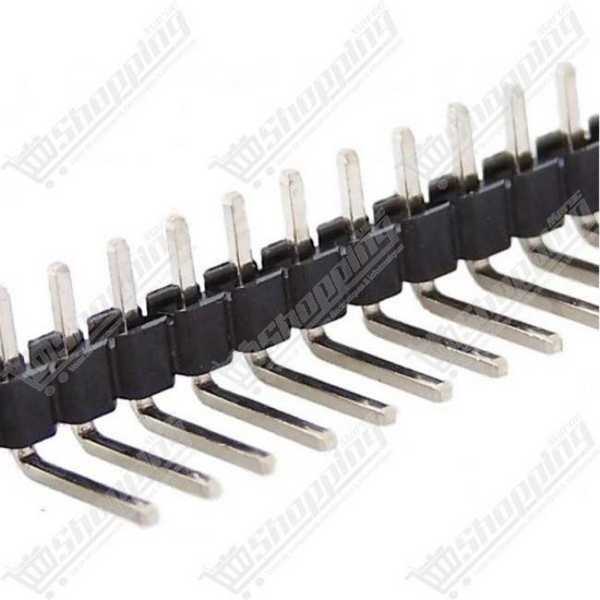

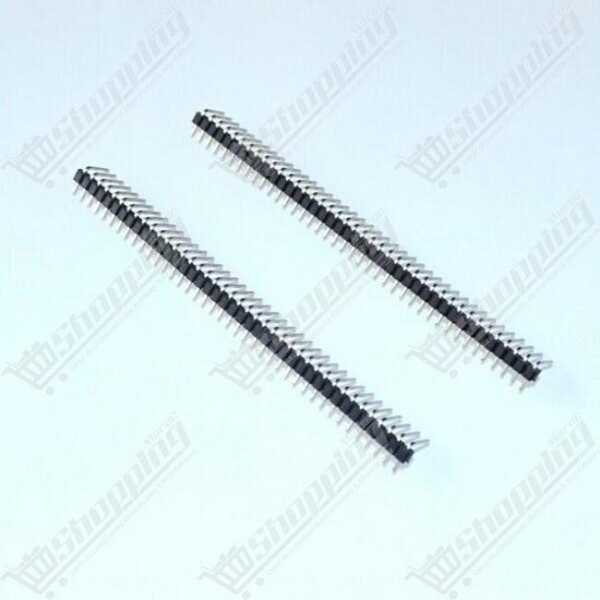

Barrette de pins mâle 1x40 angle droit 2.54mm
Barrette de connexion mâle sécable 1x40 broches coudée à 90 degrés pour montages électroniques compacts.
- Configuration : 1 rangée x 40 broches (1x40)
- Orientation : Angle droit (Coudé 90°)
- Pas standard : 2.54 mm (Compatible Breadboard)
- Courant nominal : 3 A par broche
- Caractéristique : Entièrement sécable
Optimisez l'Agencement de vos PCB avec la Barrette Sécable Mâle 1x40 Coudée
Vous manquez de hauteur dans votre boîtier ou cherchez à rationaliser vos câblages ? Ne laissez pas un connecteur vertical encombrant gâcher votre design. La barrette sécable mâle 1x40 à angle droit est la solution d'interconnexion par excellence pour les concepteurs exigeants. Grâce à son orientation à 90°, elle permet des connexions horizontales fluides, réduisant drastiquement le profil de vos montages électroniques. Idéale pour les circuits imprimés denses ou les extensions de cartes de développement, cette barrette au pas standard de 2,54 mm s'adapte à vos besoins : coupez-la simplement à la longueur désirée pour une intégration sur mesure.
Performance et Flexibilité du Connecteur Header 90°
- Géométrie Intelligente : Orientation à angle droit (90°) pour une gestion optimale de l'espace et des câbles nappes.
- Standard Universel : Pas de 2,54 mm (0.1"), compatible avec 100% des breadboards, shields Arduino et Raspberry Pi.
- Puissance Fiable : Supporte un courant nominal de 3 A par broche et une tension de 250 V AC/DC.
- Modularité Totale : Conception sécable permettant d'obtenir facilement des segments de 2, 4, 10 ou 40 pins selon votre projet.
- Durabilité : Isolant thermoplastique résistant de -40 °C à +105 °C et contacts en alliage de cuivre pour une conductivité maximale.
Applications Pratiques de la Barrette 1x40 Coudée
- Rétrofit Raspberry Pi Zero : Ajoutez des ports GPIO accessibles latéralement pour glisser votre Pi dans des boîtiers ultra-plats.
- Connexions "Edge" : Créez des ports de connexion sur le bord de vos PCB pour faciliter le branchement de capteurs ou d'afficheurs sans encombrer la surface.
- Empilement de Cartes : Facilite le "stacking" de cartes électroniques où la hauteur verticale est critique.
- Prototypage Rapide : Indispensable dans l'atelier pour créer des adaptateurs de signaux ou des extensions de modules radio et Wi-Fi.
Fiche Technique Détaillée : Barrette Mâle 1x40 Angle Droit
| Caractéristique | Spécification |
|---|---|
| Configuration | 1 rangée x 40 broches (1x40) |
| Orientation | Angle droit (Coudé 90°) |
| Pas (Pitch) | 2,54 mm (Standard) |
| Courant Nominal | 3 A max par broche |
| Tension de Service | 250 V AC/DC |
| Type de Montage | Traversant (THT) |
| Matériau Isolant | Thermoplastique UL 94V-0 (Noir) |
| Dimensions Broches | Carrée 0,64 mm |
| Température de fonctionnement | -40 °C à +105 °C |
Commander votre Barrette 1x40 Angle Droit au Maroc
Ne laissez pas une simple pièce de connectique retarder votre projet. Commandez dès maintenant votre Barrette sécable mâle 1x40 coudée et profitez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un composant de qualité professionnelle à un prix compétitif. Disponible immédiatement en stock pour vos besoins de prototypage ou de petite production.
FAQ : Tout savoir sur le Connecteur Mâle Coudé 2.54mm
Q1: Comment couper la barrette de 40 pins à la longueur souhaitée sans l'abîmer ?
A1: Il est conseillé d'utiliser une pince coupante pour sectionner le plastique entre deux pins. Pour une finition propre, vous pouvez retirer le pin situé juste après la zone de coupe (pin sacrificiel) avec une pince, puis couper le support plastique vide afin d'éviter de fissurer la partie que vous souhaitez conserver.
Q2: Cette barrette est-elle compatible avec les plaques d'essai (breadboards) ?
A2: Oui, le pas de 2,54 mm (0,1 pouce) est le standard universel pour les breadboards, les circuits imprimés (PCB) et les connecteurs de type Dupont. La version à angle droit est particulièrement utile pour réaliser des connexions horizontales sur le côté de la plaque.
Q3: Comment maintenir les pins parfaitement alignés pendant la soudure ?
A3: Pour garantir un alignement perpendiculaire au PCB, insérez la barrette dans une plaque d'essai ou dans un connecteur femelle avant de souder. Cela maintient les broches en place et évite qu'elles ne bougent ou ne penchent sous l'effet de la chaleur.
Q4: Quel est le courant maximal supporté par chaque broche ?
A4: La plupart de ces barrettes supportent un courant nominal allant jusqu'à 3A par pin. Elles sont conçues pour des signaux logiques et de petites alimentations, mais ne doivent pas être utilisées pour des courants de puissance élevés sans vérifier les spécifications exactes.
Q5: Pourquoi choisir une barrette "angle droit" (90°) plutôt qu'une barrette droite ?
A5: Le format coudé est idéal pour les projets avec une contrainte de hauteur ou pour connecter des câbles parallèlement au circuit imprimé. C'est souvent utilisé pour déporter des connecteurs sur les bords d'un boîtier ou pour empiler des cartes électroniques.
Q6: Peut-on utiliser cette barrette avec un Raspberry Pi ou un Arduino ?
A6: Absolument. Elle est couramment utilisée pour les extensions GPIO du Raspberry Pi (notamment le Pi Zero) ou pour ajouter des connecteurs sur des Shields Arduino. Elle facilite le branchement de nappes de câbles sans augmenter l'épaisseur totale du montage.
