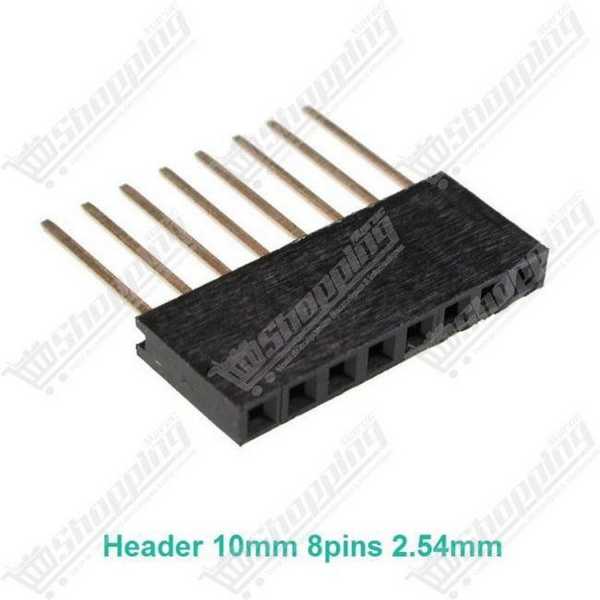

Connecteur femelle empilable 8 pins 2.54mm 10mm
Connecteur femelle 8 broches à longues jambes pour empiler vos shields Arduino et circuits imprimés.
- Type : Header femelle empilable 1x8
- Pas standard : 2.54 mm
- Longueur des broches : 10 mm
- Courant nominal : 3 A Max
- Compatibilité : Arduino, Shields, DIY
Libérez le Potentiel de vos Shields avec le Connecteur Femelle Empilable
Vous en avez assez de condamner les broches de votre carte de développement dès que vous y ajoutez un module ? Le connecteur femelle empilable (stackable header) est la solution d'ingénierie indispensable pour tout amateur d'Arduino ou concepteur de systèmes embarqués. Contrairement aux connecteurs standards, ce modèle "longues jambes" surélève vos circuits, permettant de superposer des cartes (shields) tout en conservant un accès total aux entrées/sorties (I/O). C'est l'élément clé pour construire des tours de contrôle modulaires et propres, sans transformer votre établi en un plat de spaghettis de câbles.
Architecture Technique du Header Stackable 8 Broches
- Hauteur de broche de 10 mm : Des terminaisons mâles allongées conçues spécifiquement pour traverser un PCB et s'insérer dans le connecteur inférieur.
- Pas standard de 2,54 mm : Une compatibilité universelle avec les cartes Arduino Uno, Mega, et la majorité des breadboards du marché.
- Capacité de courant de 3 A : Supporte une charge électrique suffisante pour alimenter des capteurs et des modules de communication sans surchauffe.
- Configuration 1x8 : Une simple rangée de 8 broches, idéale pour les sections d'alimentation ou les banques de données numériques.
- Isolation Thermoplastique : Un corps en Polyester UL94V-0 résistant jusqu'à 105 °C, garantissant la sécurité de vos montages.
Pourquoi Intégrer ce Connecteur Modulaire dans vos Projets ?
- Création de Shields Personnalisés : Transformez une simple plaque de prototypage en un shield professionnel qui s'empile proprement sur votre microcontrôleur.
- Débogage Facilité : Grâce aux broches traversantes, vous pouvez connecter des câbles Dupont ou des sondes d'oscilloscope même lorsque le shield est en place.
- Réparations et Mises à Niveau : Remplacez des connecteurs endommagés sur des cartes existantes pour leur redonner une seconde vie et une meilleure connectivité.
- Modularité Extrême : Empilez plusieurs cartes fonctionnelles (ex: Ethernet + Moteur + Écran) en une seule tour compacte.
Fiche Technique Détaillée : Connecteur 1x8 Longues Jambes
| Caractéristique | Spécification |
|---|---|
| Type de Composant | Connecteur Femelle Empilable (Stackable Header) |
| Nombre de Broches | 8 (1 rangée) |
| Pas (Pitch) | 2,54 mm (Standard 0.1") |
| Longueur des Jambes (Mâle) | 10,0 mm |
| Hauteur du Boîtier | 8,5 mm |
| Courant Nominal | 3 A max par broche |
| Tension Nominale | 250 V AC/DC |
| Résistance de Contact | < 20 mΩ |
| Température de Fonctionnement | -40 °C à +105 °C |
| Matériau Contact | Alliage de cuivre / Bronze phosphoreux |
Commander votre Connecteur Empilable Arduino au Maroc
Ne laissez pas un simple connecteur freiner votre innovation. Disponible immédiatement en stock, ce connecteur 8 broches empilable est prêt à être expédié partout au Maroc. Profitez d'un prix compétitif et d'une livraison rapide pour finaliser vos prototypes Arduino et vos projets IoT sans attendre.
FAQ : Tout savoir sur le Connecteur Stackable 10mm
Q1: Est-ce que la longueur de 10mm est suffisante pour empiler un shield sur une carte Arduino Uno ?
Les broches de 10mm sont souvent jugées un peu justes pour dégager confortablement le connecteur USB métallique d'une Arduino Uno. Pour un empilage sécurisé sans risque de court-circuit, il faut être vigilant ou opter pour des versions de 12mm si l'espace est critique. L'utilisation d'un ruban isolant sur le port USB est une astuce courante avec les headers de 10mm.
Q2: Comment assurer un alignement parfait des broches lors de la soudure sur un PCB ?
La méthode la plus fiable consiste à insérer le connecteur dans une plaque d'essai (breadboard) avant de souder. Cela maintient les broches parfaitement verticales et respecte l'écartement standard de 2,54mm pendant que vous soudez le côté opposé.
Q3: Quelle est l'intensité maximale (ampérage) supportée par chaque broche ?
Ce type de connecteur est conçu pour supporter un courant maximal de 3 ampères par broche. Pour des applications de puissance comme des moteurs gourmands, il est conseillé de rester sous cette limite pour éviter toute surchauffe.
Q4: Peut-on couper ce connecteur de 8 pins pour obtenir une taille inférieure ?
Oui, mais cela nécessite de sacrifier une position. Il faut retirer la broche métallique de l'alvéole où l'on souhaite couper, puis sectionner le plastique à l'aide d'une pince coupante fine. Une finition à la lime est recommandée pour un aspect propre.
Q5: Pourquoi les contacts deviennent-ils intermittents après plusieurs utilisations ?
Cela est souvent dû à l'écartement des lamelles internes ou à l'oxydation. L'utilisation de broches mâles trop épaisses peut déformer les contacts. Un nettoyage à l'alcool isopropylique ou un léger resserrage manuel peut parfois corriger le problème.
Q6: Ces connecteurs sont-ils compatibles avec les câbles de liaison (jumpers) Dupont ?
Oui, ils sont parfaitement compatibles avec les câbles Dupont mâles de 2,54mm. La profondeur de la partie femelle permet une insertion stable, idéale pour créer des points de test.
