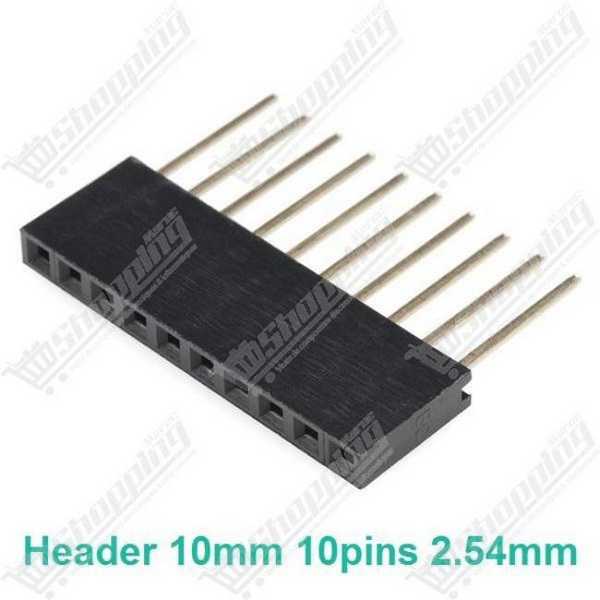

Header Femelle Empilable 2.54mm 10 Pins 10mm
Connecteur femelle 1x10 empilable à longues pattes pour la création de shields Arduino et l'extension de circuits.
- Configuration : 1 x 10 Broches (Single Row)
- Pas : Standard 2.54 mm
- Longueur broches : 10.5 mm (Traversant)
- Courant nominal : 3 A Max
- Compatibilité : Arduino Uno, Mega, Leonardo
Optimisez vos Montages avec la Tête Empilable 10 Broches pour Arduino
Vos projets électroniques nécessitent de la hauteur ? La tête empilable (stackable header) 10 broches est la solution d'ingénierie idéale pour superposer vos modules tout en conservant l'accès aux entrées/sorties. Ce composant dispose de broches mâles extra-longues de 10 à 10.5 mm, permettant non seulement de se souder solidement sur un PCB, mais aussi de s'insérer dans le module inférieur. C'est le secret pour créer des Shields Arduino propres (notamment pour la rangée des pins numériques incluant SDA/SCL), compacts et modulaires.
Performance et Conception du Connecteur Femelle 1x10
- Architecture Hybride : Combine un connecteur femelle sur le dessus et des broches mâles traversantes en dessous pour un "stacking" vertical facile.
- Compatibilité Standard : Avec un pas (pitch) de 2.54 mm, ce header s'aligne parfaitement sur les grilles des plaques d'essai et les empreintes classiques des microcontrôleurs.
- Puissance et Fiabilité : Supporte un courant nominal de 3 A et une tension de 250 V, avec des contacts en alliage de cuivre plaqués pour une résistance optimale (≤ 20 mΩ).
- Résistance Thermique : L'isolant en polymère thermoplastique (UL 94V-0) résiste à des températures de fonctionnement de -40 °C à +105 °C.
Applications Pratiques du Header Empilable 10 Pins
- Création de Shields Personnalisés : Indispensable pour fabriquer vos propres extensions pour Arduino Uno R3 ou Mega, assurant la continuité des signaux logiques.
- Prototypage Non-Destructif : Permet d'ajouter des étages à votre montage sans bloquer l'accès aux pins inférieurs pour le débogage.
- Réparation : Remplacement idéal pour des connecteurs endommagés sur des cartes de développement commerciales.
Fiche Technique Détaillée : Tête Empilable 2.54mm (1x10)
| Caractéristique | Spécification |
|---|---|
| Configuration | 1 x 10 Broches (Single Row) |
| Pas (Pitch) | 2.54 mm (0.1 pouce) |
| Longueur des Broches (Queue) | 10.5 mm (Stackable Standard) |
| Hauteur du Corps | 8.5 mm |
| Courant Nominal | 3 A Max |
| Tension Nominale | 250 V AC/DC |
| Résistance d'Isolement | ≥ 1000 MΩ à 500 V DC |
| Matériau Isolant | Thermoplastique PBT/Nylon 6T (UL 94V-0) |
| Température de Soudage | Compatible vague (approx. 260 °C pour 5-10 sec) |
Commander votre Connecteur Stackable Header 10 Broches au Maroc
Ne laissez pas une connectique manquante retarder votre prochain projet IoT. Nous vous proposons ce Header Empilable 10 broches de haute qualité, disponible immédiatement en stock. Profitez d'un prix compétitif et d'une livraison rapide partout au Maroc pour donner à vos montages la finition professionnelle qu'ils méritent.
Questions Fréquentes (FAQ)
Est-ce que ces headers sont compatibles avec l'Arduino Uno R3 ?
Oui, le format 10 broches est spécifiquement utilisé sur les Arduino récents (R3 et ultérieurs) pour la rangée de connecteurs numériques qui inclut les lignes I2C (SDA/SCL) et AREF.
La longueur des broches est-elle suffisante pour empiler plusieurs shields ?
Oui, avec une longueur de queue d'environ 10.5 mm, ces broches traversent le PCB et s'insèrent fermement dans le connecteur femelle du dessous.
Comment souder ce composant sans le déformer ?
Insérez le header dans une breadboard ou un autre connecteur femelle pour le maintenir droit. Soudez à environ 300-350°C pendant 2 à 3 secondes maximum par broche pour éviter de fondre le plastique.
