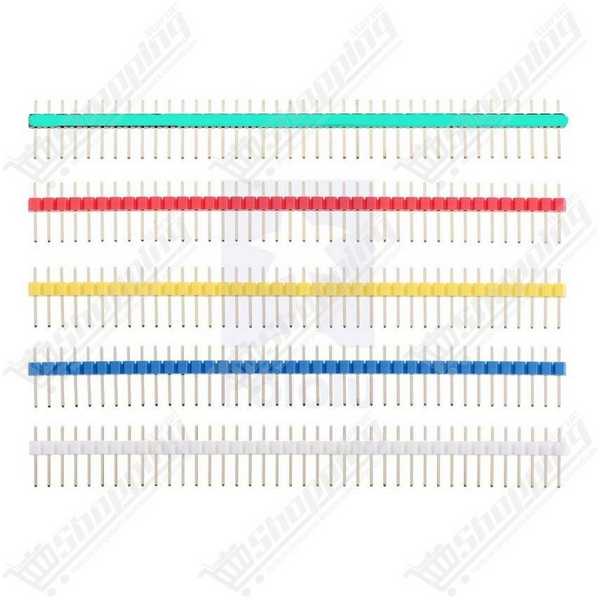

Connecteur Pin Header Mâle 1x40 2.54mm Vert
Barrette sécable verte 1x40 broches au pas 2.54mm pour une identification visuelle optimale de vos circuits.
- Type : Barrette mâle simple ligne 1x40 positions
- Couleur : Vert distinctif pour repérage facile
- Pas standard : 2.54mm (0.1 pouce) compatible breadboard
- Performance : Courant 3A Max / Tension 250V
- Conception : Sécable et montage traversant (THT)
Organisation Visuelle et Connectivité : Le Header Connecteur Vert 2.54mm
Marre de la confusion des câbles noirs sur vos circuits imprimés ? Besoin de distinguer instantanément vos lignes de données de vos lignes d'alimentation ? Le Header connecteur vert 2.54mm 1x40 pin n'est pas qu'un simple composant de liaison ; c'est une solution astucieuse pour structurer visuellement vos montages électroniques. Que vous conceviez un shield Arduino personnalisé ou que vous répariez une carte électronique, cette barrette mâle sécable offre une esthétique unique (vert distinctif) tout en garantissant une compatibilité universelle avec le pas standard de 0,1 pouce. Adoptez ce connecteur pour une identification rapide des ports et une finition professionnelle de vos projets DIY.
Performance Technique du Connecteur Mâle 1x40 Broches Vert
- Standardisation Universelle : Avec un pas de 2,54 mm, ce header s'intègre parfaitement aux breadboards, shields Arduino et PCB classiques.
- Modularité Totale : Conception sécable permettant de casser la barrette de 40 broches à la longueur exacte requise sans gaspillage.
- Code Couleur Stratégique : L'isolant de couleur verte permet de créer un code visuel (ex: vert pour les signaux I/O, noir pour la masse) pour éviter les erreurs de branchement.
- Puissance Fiable : Supporte un courant nominal allant jusqu'à 3A par broche et une tension de 250V AC/DC, idéal pour la logique et la puissance modérée.
- Montage Robuste : Broches carrées de 0,64 mm en alliage de cuivre pour une excellente conductivité et une soudure THT solide.
Applications Pratiques : Où installer ce Header Sécable ?
- Prototypage Rapide : Indispensable pour créer des points de test ou des extensions sur des platines d'expérimentation.
- Identification de Signaux : Utilisez la barrette verte pour différencier les bus de communication (I2C, SPI) des lignes de puissance sur vos circuits imprimés complexes.
- Conception de Shields : Parfait pour l'assemblage de cartes d'extension pour microcontrôleurs (ESP32, STM32, Arduino) nécessitant une différenciation visuelle.
- Réparation Électronique : Remplacement fiable de connecteurs endommagés sur des cartes mères ou des modules industriels.
Fiche Technique Détaillée : Header Connecteur Vert 2.54mm
| Caractéristique | Spécification Technique |
|---|---|
| Type de Connecteur | Barrette mâle (Pin Header) Simple ligne 1x40 |
| Pas (Pitch) | 2,54 mm (0,1 pouce) standard |
| Courant et Tension | 3A max / 250V AC/DC |
| Matériau Isolant | Thermoplastique haute température (UL94V-0), Vert |
| Résistance de contact | ≤ 20 mΩ |
| Température de fonctionnement | -40°C à +105°C |
| Dimensions Broches | Total: ~11,5mm | Tête: ~6mm | Queue: ~3mm |
| Orientation | Droite (Verticale) / Traversant (THT) |
Commander votre Header Connecteur Vert au Maroc
Ne laissez pas la monotonie s'installer sur vos circuits. Commandez dès maintenant votre Header connecteur vert 2.54mm 1x40 pin et profitez d'une organisation optimale pour vos projets. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour les amateurs comme pour les professionnels. Ce composant est disponible immédiatement en stock : ajoutez de la couleur et de la clarté à vos conceptions électroniques dès aujourd'hui.
Questions Fréquentes sur l'Utilisation des Barrettes Sécables
Comment couper la barrette de 40 broches sans abîmer le plastique vert ?
Ces connecteurs sont conçus pour être sécables. Pour une coupe propre, comptez le nombre de broches nécessaires et utilisez une pince coupante pour inciser au milieu de l'isolant plastique entre deux broches. Vous pouvez ensuite casser le reste manuellement. Un léger coup de lime peut parfaire la finition.
Quel est le sens de montage pour souder ce header sur un PCB ?
Observez la position de l'isolant plastique vert. Les broches ont un côté court et un côté long. Le côté court doit être inséré dans les trous du circuit imprimé (PCB) pour la soudure. Le côté long restera accessible pour y brancher vos câbles Dupont ou connecteurs femelles.
Quelle est la différence électrique entre le modèle vert et le modèle noir ?
Aucune ! La couleur verte est purement esthétique et organisationnelle. Les propriétés électriques (3A, 250V) et mécaniques sont identiques aux modèles noirs standards. L'avantage du vert réside dans l'identification rapide des groupes de signaux.
Comment s'assurer que les broches restent droites pendant la soudure ?
Une astuce de pro consiste à insérer le côté long de la barrette dans une breadboard (platine d'essai), puis de poser votre PCB par-dessus (côté court traversant le PCB). La breadboard maintient les broches parfaitement perpendiculaires pendant que vous soudez.
Quel nom chercher dans mon logiciel de CAO (KiCad, Eagle) ?
Pour KiCad, utilisez l'empreinte de la bibliothèque "Connector_PinHeader_2.54mm" nommée PinHeader_1x40_P2.54mm_Vertical. Sous Eagle, la bibliothèque "con-lstb" ou tout connecteur générique sur une grille de 0.1 pouce fera l'affaire.
