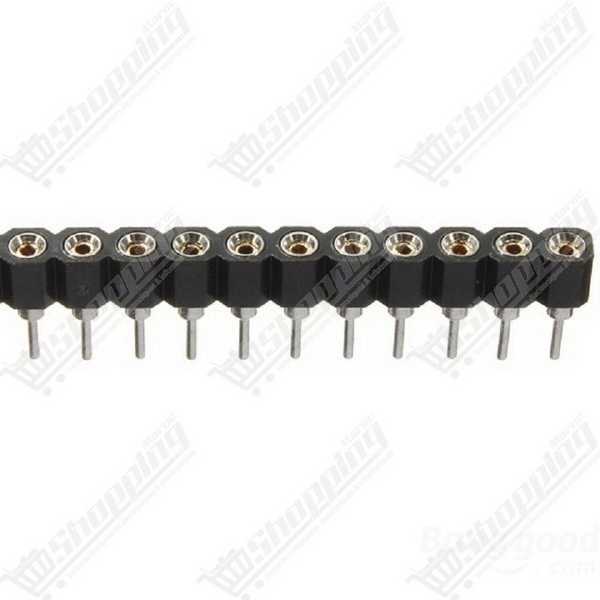

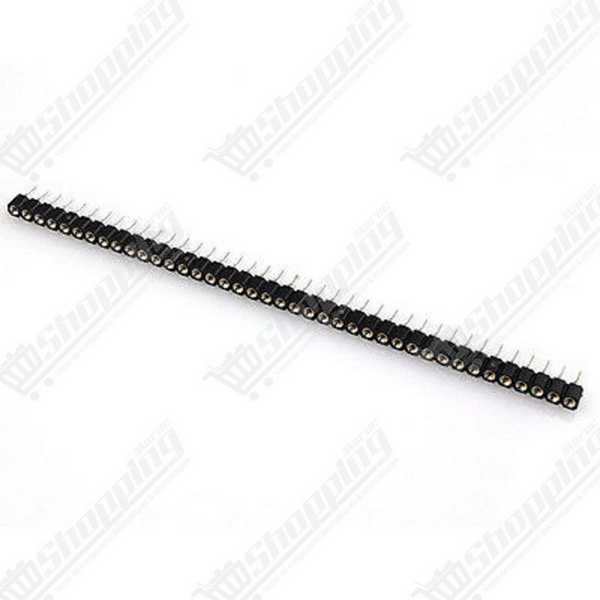

Barrette femelle tulipe 1x40 pins 2.54mm
Barrette femelle à contacts ronds usinés haute précision pour connexions fiables sur circuits imprimés et prototypage.
- Type : Header femelle 1x40 (Sécable)
- Pas : 2.54 mm standard
- Technologie : Contacts ronds "Swiss Machined"
- Finition : Clip interne plaqué Or
- Courant : 3 A max par broche
Excellence de connexion : Connecteur Header Rond Femelle 2.54mm
Pour vos projets exigeant une rétention mécanique parfaite et une durabilité accrue, la barrette standard ne suffit pas. Optez pour ce connecteur header rond femelle 2.54mm, communément appelé "barrette tulipe". Grâce à ses contacts usinés de type "Swiss machined", ce composant élimine les micro-coupures et assure une liaison électrique inébranlable, idéale pour les supports de circuits intégrés, les shields Arduino ou les modules sensibles où chaque millivolt compte.
Performance Technique de la Barrette Tulipe 1x40 Sécable
- Architecture de précision : Contrairement aux modèles estampés, chaque contact est usiné cylindriquement pour accueillir des broches rondes d'environ 0.46 mm de diamètre avec une force de rétention supérieure.
- Conductivité Optimisée : Le clip de contact interne bénéficie d'un plaquage Or (Gold flash), garantissant une résistance de contact minimale (≤ 20 mΩ).
- Flexibilité Totale : Une rangée unique de 40 pins au pas standard de 2.54 mm, parfaitement sécable pour s'adapter à la longueur exacte de vos besoins.
- Résistance Thermique : L'isolant en thermoplastique PBT/Nylon 6T (UL 94V-0) résiste à des températures de -40°C à +105°C, compatible avec la soudure à la vague.
- Puissance : Conçu pour supporter un courant nominal robuste allant jusqu'à 3 A par broche, assurant la stabilité de l'alimentation.
Applications et Avantages des Connecteurs Swiss Machined
- Création de Supports IC sur Mesure : Fabriquez vos propres sockets pour des puces DIP ou des microcontrôleurs rares qui ne rentrent pas dans les supports standards.
- Prototypage Arduino et Shields : Idéal pour empiler des cartes ou connecter des modules capteurs nécessitant des connexions/déconnexions fréquentes sans user les contacts.
- Maintenance et Réparation : Remplacez des connecteurs défaillants sur des cartes électroniques avec une solution plus durable que l'original.
- Environnements Vibratoires : La conception cylindrique du contact "tulipe" offre une meilleure résistance aux vibrations que les connecteurs à lamelles classiques.
Fiche Technique Détaillée : Barrette Femelle Tulipe 1x40
| Caractéristique | Valeur Technique |
|---|---|
| Type de connecteur | Femelle, Contacts ronds usinés (Tulipe) |
| Configuration | 1 rangée x 40 broches (Sécable) |
| Pas (Pitch) | 2.54 mm (Standard Breadboard/PCB) |
| Courant Nominal | 1 A à 3 A par pin |
| Matériau Contact | Bronze phosphoreux / Clip interne plaqué Or |
| Résistance d'isolement | ≥ 1000 MΩ |
| Hauteur du corps | 3.0 mm à 4.2 mm |
| Diamètre broche acceptée | ~0.46 mm (Ronde uniquement) |
Commander votre Barrette Femelle Tulipe au Maroc
Ne laissez plus la qualité de vos connecteurs être le maillon faible de vos conceptions. Disponible en stock, ce connecteur header rond femelle 1x40 est prêt à être expédié partout au Maroc. Profitez d'un prix compétitif pour une qualité professionnelle et bénéficiez de notre livraison rapide pour ne jamais stopper votre production.
Questions Fréquentes sur le Header Femelle Rond (FAQ)
Quelle est la différence avec une barrette femelle classique ?
Les barrettes tulipes utilisent des contacts circulaires usinés de haute précision, offrant une durabilité et une fiabilité électrique bien supérieures aux barrettes classiques à contacts plats. Elles sont conçues pour des broches rondes fines.
Peut-on insérer des connecteurs mâles carrés (Dupont) ?
Non, il est déconseillé d'insérer des broches carrées standards (0.64mm type Dupont). Elles sont trop larges et risquent d'endommager le clip interne doré. Utilisez ces headers avec des broches rondes ou des pattes de composants IC.
Comment couper la barrette à la longueur souhaitée ?
Pour une coupe propre, nous recommandons de sacrifier une position (en retirant le contact métallique avec une pince) puis de couper le plastique vide au cutter ou avec une pince coupante fine.
Est-ce compatible avec la soudure à la vague ?
Oui, le corps en thermoplastique haute température (PBT ou Nylon 6T) résiste parfaitement aux processus de soudure industriels comme la soudure à la vague.
