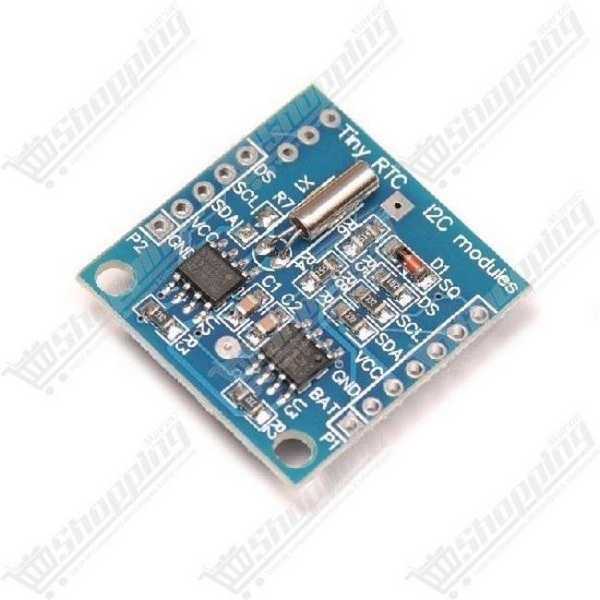

Module Horloge Temps Réel RTC DS1307 I2C avec Mémoire EEPROM 24C32 Sans Pile
Module horloge temps réel I2C haute précision avec mémoire EEPROM intégrée pour la gestion temporelle de vos projets.
- Puces : Maxim DS1307 (RTC) + AT24C32 (EEPROM)
- Interface : Bus I2C (SDA/SCL) standard
- Mémoire : 32 Kbits (4 Ko) de stockage non volatile
- Tension d'alimentation : 4.5V à 5.5V
- Fonctionnalité : Calendrier perpétuel et signal carré
Gardez le Contrôle du Temps avec le Module RTC DS1307 et Mémoire 24C32
Le module RTC DS1307 est l'outil indispensable pour tout projet électronique nécessitant une gestion précise de l'heure et de la date. Basé sur le circuit intégré Maxim DS1307, ce module I2C compact permet à votre microcontrôleur (Arduino, PIC, AVR) de conserver l'heure exacte même en cas de coupure de courant, grâce à son emplacement pour pile de sauvegarde. Il est idéal pour la conception de stations météo, d'enregistreurs de données (dataloggers) ou de systèmes domotiques.
En plus de l'horloge, ce module intègre une puce mémoire EEPROM AT24C32 de 32 Kbits, offrant un espace de stockage non volatile fiable pour vos données critiques ou paramètres de configuration.
Caractéristiques Techniques Principales
- Précision Temporelle : Gère les secondes, minutes, heures, jours, mois et années avec correction automatique des années bissextiles jusqu'en 2100.
- Mémoire Étendue : 4 Ko (32 Kbits) d'EEPROM AT24C32 pour stocker des données durablement (rétention de 100 ans).
- Communication I2C : Interface simple à 2 fils (SDA/SCL) permettant de piloter l'horloge (adresse 0x68) et la mémoire (adresse 0x50) simultanément.
- Signal Carré Programmable : Sortie SQW capable de générer des fréquences (1Hz, 4kHz, 8kHz, 32kHz) pour les interruptions.
- Zone NVRAM : 56 octets de RAM non volatile supplémentaires disponibles dans le DS1307.
- Compatibilité Capteur : Emplacements prévus sur le PCB pour l'ajout optionnel d'un capteur de température DS18B20.
Détails Techniques et Alimentation
| Spécification | Valeur |
|---|---|
| Puce RTC | Maxim DS1307 |
| Mémoire EEPROM | AT24C32 (32 Kbits) |
| Tension d'alimentation (VCC) | 4.5V à 5.5V (Standard 5V) |
| Interface | I2C (jusqu'à 100 kHz) |
| Adresses I2C | RTC: 0x68 | EEPROM: 0x50 |
| Consommation (Backup) | < 500 nA |

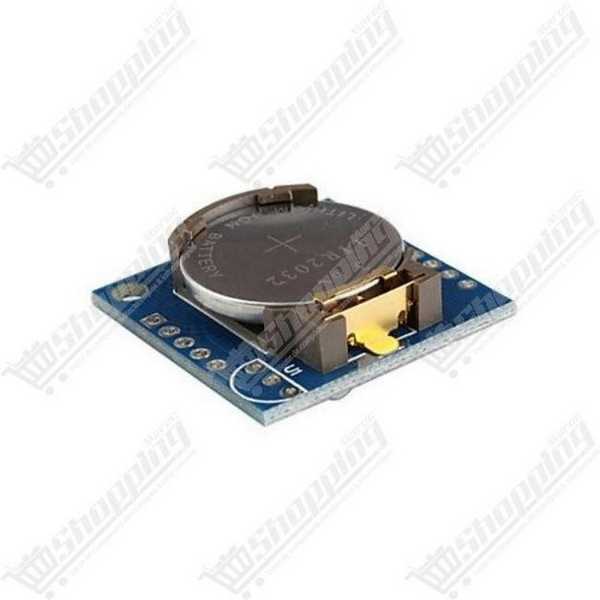

| Batterie de sauvegarde | Emplacement pour LIR2032 (rechargeable) ou CR2032 |
| Dimensions | 27 mm x 28 mm x 8.4 mm |
Note importante sur l'alimentation et la pile
Ce module est conçu avec un circuit de charge compatible avec les piles rechargeables LIR2032. Il est vendu sans pile. Si vous souhaitez utiliser une pile bouton standard CR2032 (non rechargeable), il est recommandé de désactiver le circuit de charge (en retirant la diode D1 ou la résistance R2) pour éviter d'endommager la pile.
