Kit d'inductances 1/4W - 12 valeurs
Kit de 120 inductances axiales format 1/4W offrant 12 valeurs variées pour vos circuits de filtrage et prototypage.
- Format standard 0307 (taille résistance 1/4W)
- Large plage de valeurs : 1 µH à 1 mH
- Pack économique : 120 pièces (10 par valeur)
- Noyau ferrite haute performance (tolérance ±10%)
- Indispensable pour Arduino et réparations PCB
Optimisez la Stabilité de vos Circuits avec ce Kit d'Inductances 1/4W
Vos signaux manquent de clarté ou vos alimentations souffrent de parasites ? Ne laissez plus le bruit électronique compromettre vos montages. Ce kit d'inductances axiales 1/4W est la trousse de secours indispensable pour tout ingénieur ou maker exigeant. Conçu pour apporter une solution immédiate aux problèmes de filtrage et de découplage, cet assortiment couvre une plage étendue allant de 1 µH à 1 mH. Que vous travailliez sur un prototype sur breadboard ou la réparation d'un PCB, ces composants compacts au format résistance s'intègrent sans effort pour "lisser" vos courants et garantir la précision de vos projets Arduino ou RF.
Spécificités Techniques du Pack d'Inductances Axiales 12 Valeurs
- Large spectre de valeurs : Le kit offre 12 paliers essentiels, depuis la micro-précision de 1 µH jusqu'à une inductance robuste de 1 mH, parfaits pour calibrer finement vos filtres.
- Format standardisé 0307 : Avec une taille physique identique aux résistances 1/4 Watt, ces bobines s'insèrent parfaitement dans les pas standards des circuits imprimés et plaques d'essai.
- Construction de qualité : Chaque composant dispose d'un noyau en ferrite haute performance et d'un bobinage en cuivre, le tout protégé par une résine époxy isolante contre l'humidité.
- Quantité généreuse : Vous recevez un total de 120 pièces, soit 10 unités par valeur, vous assurant un stock confortable pour de multiples itérations de design.
- Identification rapide : Le marquage par anneaux de couleur normalisé permet une lecture instantanée de la valeur inductive, sans devinettes.
Pourquoi Intégrer ces Bobines dans vos Projets Électroniques ?
- Filtrage d'alimentation efficace : Indispensables pour créer des filtres passe-bas (LC ou Pi) qui éliminent l'ondulation résiduelle et protègent vos microcontrôleurs sensibles.
- Prototypage RF et Radio : Idéales pour la conception d'oscillateurs, de circuits d'accord ou d'étages de réception radio où le facteur de qualité (Q) est crucial.
- Découplage HF : Bloquez les retours de haute fréquence vers votre source d'alimentation, stabilisant ainsi l'ensemble de votre système numérique ou analogique.
- Compatibilité Maker : Parfaitement adaptées aux tensions et courants des environnements Arduino et Raspberry Pi, facilitant l'apprentissage des phénomènes magnétiques.
Fiche Technique Détaillée : Kit Inductances 1/4W (0307)
| Caractéristique | Détails Techniques |
|---|---|
| Type de composant | Inductance fixe axiale (Choke Coil) |
| Format / Taille | 0307 (Équivalent taille résistance 1/4W) |
| Plage d'Inductance | 1 µH à 1 mH (1000 µH) |
| Tolérance | ±10% (Standard) |
| Liste des valeurs | 1, 10, 22, 33, 47, 100, 150, 220, 330, 470, 560 µH et 1 mH |
| Matériau du noyau | Ferrite |
| Montage | Traversant (Through-hole) |
| Température de service | -25°C à +85°C |
| Quantité totale | 120 pièces (10 x 12 valeurs) |
Commander l'Assortiment d'Inductances au Maroc
Ne perdez plus de temps à chercher la bonne valeur à l'unité. Avec cet assortiment complet, vous avez l'assurance de toujours avoir la bonne bobine sous la main. Commandez votre kit d'inductances 1/4W dès aujourd'hui et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate pour accélérer tous vos développements électroniques.
Questions Fréquentes sur les Inductances de Prototypage
Comment différencier visuellement une inductance 1/4W d'une résistance ?
C'est une confusion fréquente ! Bien que le code couleur soit similaire, les inductances ont souvent une couleur de corps vert d'eau ou turquoise et une forme légèrement plus "bosselée" ou conique aux extrémités. Au multimètre, une inductance affichera une résistance quasi nulle (proche de 0 ohm), contrairement à une résistance classique.
Quelle est la limite de courant pour ces bobines axiales ?
La dénomination "1/4W" fait référence à la taille du boîtier. En pratique, le facteur limitant est le courant de saturation. Ces petits composants sont conçus pour des courants faibles, généralement de quelques dizaines à centaines de milliampères (mA). Elles ne conviennent pas pour filtrer des moteurs puissants, mais sont parfaites pour le signal et la logique.

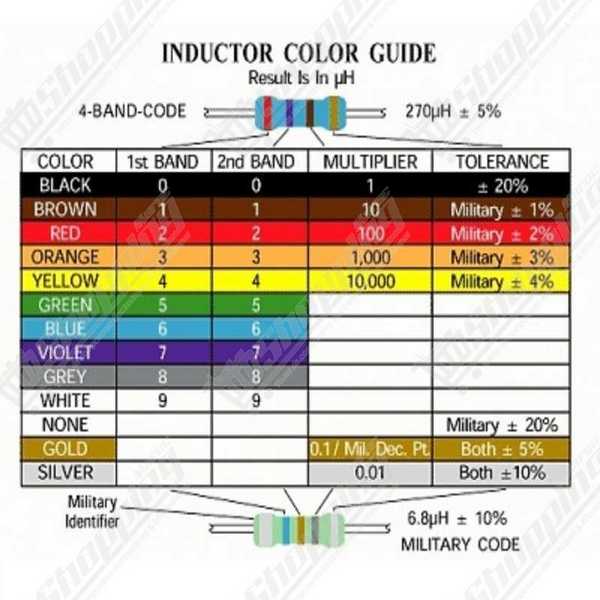

Comment lire le code couleur en microhenrys (µH) ?
La lecture est identique à celle des résistances, mais l'unité de base est le microhenry (µH). Les deux premiers anneaux indiquent les chiffres, le troisième le multiplicateur. Par exemple, Marron-Noir-Noir correspond à 10 x 1 = 10 µH.
Pourquoi mon filtre ne fonctionne-t-il pas correctement ?
Si le filtrage est inefficace, il est probable que le noyau de ferrite soit saturé parce que le courant traversant la bobine est trop élevé. Dans ce cas, l'inductance chute drastiquement et le composant agit comme un simple fil. Assurez-vous que votre charge consomme un courant adapté au format 0307.
