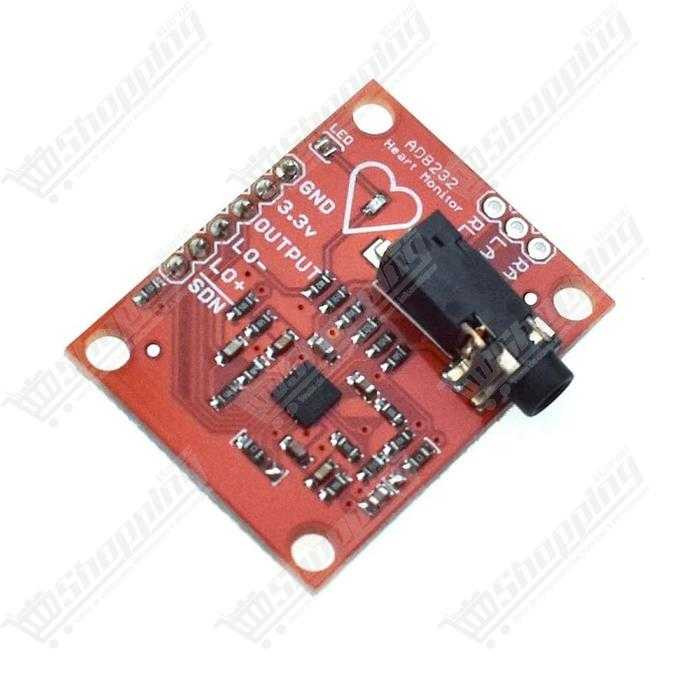

Module Capteur ECG AD8232 de Rythme Cardiaque

Référence : 23411

140,00 DH

Module de conditionnement de signal ECG précis pour mesurer l'activité électrique du cœur avec Arduino.

Conditionnement de signal biopotentiel intégré
Filtres passe-haut et passe-bas ajustables
Sortie analogique claire et sans bruit
Détection de déconnexion des électrodes
Alimentation 3.3V compatible microcontrôleurs

En stock (3 disponibles)

Paiement sécurisé

Livraison rapide

Garantie officielle

Retour facile sous 7 jours

Catégorie: Kits électroniques

Livraison rapide

100% Authentique

Retour 14 jours

Visualisez le Rythme Vital avec le Module de Conditionnement AD8232

Envie de transformer votre microcontrôleur en un outil de surveillance biométrique ? Le Module AD8232 est la solution incontournable pour quiconque souhaite explorer le monde des signaux biologiques sans se noyer dans le bruit électronique. Ce n'est pas simplement un capteur, c'est un bloc de conditionnement de signal complet conçu pour extraire, amplifier et filtrer les minuscules signaux biopotentiels générés par l'activité cardiaque. Que vous soyez un étudiant en ingénierie biomédicale au Maroc ou un maker passionné développant un moniteur de fitness, l'AD8232 nettoie le signal brut (souvent perturbé par le mouvement ou l'électricité statique) pour fournir une sortie analogique claire et directement exploitable par votre Arduino ou tout autre convertisseur ADC.

Performance de Traitement du Signal du Capteur AD8232

Filtrage Intelligent du Bruit : Intègre un filtre passe-haut à 2 pôles et un filtre passe-bas à 3 pôles pour éliminer drastiquement les artefacts de mouvement et le bruit de fond, garantissant un tracé ECG net.
Technologie Fast Restore : En cas de mouvement brusque ou de déconnexion momentanée, cette fonction assure une stabilisation ultra-rapide du signal, évitant les longues périodes d'attente pour obtenir des données valides.
Réjection en Mode Commun (CMRR) élevée : Avec un taux de 80 dB (jusqu'à 60 Hz), ce module excelle à ignorer les interférences du secteur, un problème classique dans la capture d'ECG.
Détection "Leads-Off" : Ne devinez plus si vos capteurs sont bien placés. Les broches LO+ et LO- vous alertent immédiatement si une électrode est mal fixée ou déconnectée.
Sortie Rail-to-Rail : Maximise la plage dynamique de votre signal sur une alimentation de 3.3V, offrant une précision accrue lors de la conversion numérique.

Applications Biométriques et Projets Arduino avec l'AD8232

Moniteurs de Fréquence Cardiaque Portables : Créez votre propre dispositif de suivi de santé pour le sport ou le repos.
Interfaces Homme-Machine (IHM) : Utilisez les battements du cœur pour déclencher des événements interactifs, des lumières ou des sons dans des installations artistiques.
Éducation et Laboratoires : L'outil idéal pour visualiser concrètement le cycle cardiaque (onde P, complexe QRS, onde T) sans équipement hospitalier coûteux.
Prototypage de Bio-feedback : Développez des systèmes qui réagissent au niveau de stress ou de relaxation de l'utilisateur.

Fiche Technique Détaillée : Module ECG AD8232

Spécification	Détail Technique
Tension d'alimentation recommandée	3.3V (Tolérance max puce 3.6V - Attention au 5V !)
Consommation de courant	Faible consommation : ~170 µA typique
Gain du signal (G)	100 (Amplification optimisée)
Plage de température	Robustesse industrielle de -40°C à +85°C
Connectique Électrodes	Jack standard 3.5 mm
Sortie Analogique	0V à 3V (Centrée sur offset ~1.5V)

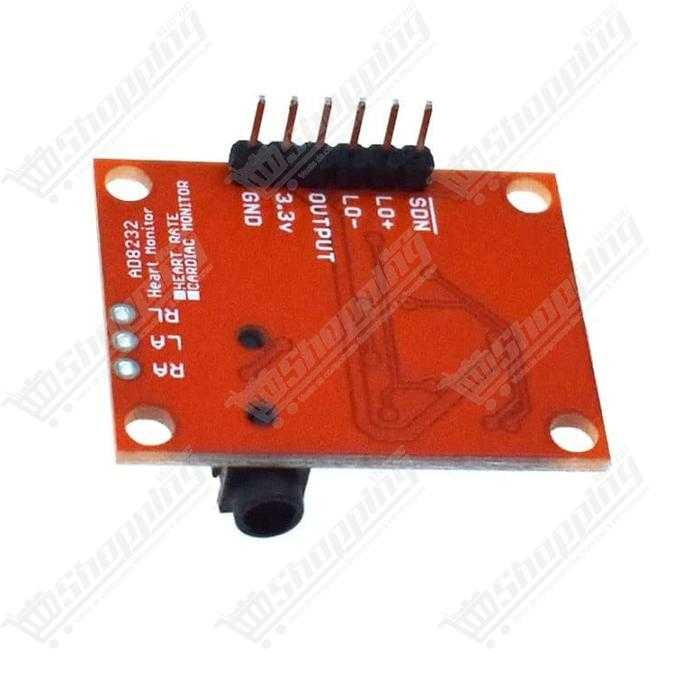

Broches de contrôle	SDN (Shutdown), LO+/LO- (Détection électrodes)
Dimensions	Compact : 35 mm x 30 mm (approx.)

Commander le Kit AD8232 ECG au Maroc

Ne laissez pas la complexité analogique freiner vos projets biomédicaux. En commandant le Module AD8232 aujourd'hui, vous bénéficiez d'une solution clé en main pour l'analyse cardiaque. Nous assurons une livraison rapide partout au Maroc et un prix compétitif pour rendre la technologie accessible à tous les créateurs. Stock disponible immédiatement : lancez-vous dans le bio-hacking dès maintenant !

FAQ : Dépannage et Usage du Capteur Cardiaque AD8232

Pourquoi mon signal ECG est-il extrêmement bruité ou instable ?

Le bruit provient généralement des interférences électromagnétiques (50/60 Hz du secteur), des mouvements musculaires ou de mauvaises connexions. Il est conseillé d'utiliser un ordinateur portable sur batterie (débranché du secteur), de rester immobile et de s'assurer que les électrodes sont neuves et bien fixées sur une peau propre.

Quelle est la tension d'alimentation recommandée pour le module AD8232 ?

Le module doit impérativement être alimenté en 3,3V. L'utilisation d'une tension de 5V, commune sur certains ports Arduino, peut endommager définitivement la puce AD8232, dont la limite maximale absolue est de 3,6V.

Comment interpréter les broches LO+ et LO- du capteur ?

Ces broches servent à la détection de déconnexion des électrodes (Leads-Off). Elles doivent être reliées à des entrées numériques de votre microcontrôleur. Si l'une d'elles passe à l'état HAUT (1), cela signifie qu'une électrode a perdu le contact, rendant la lecture analogique invalide.

Quel est le placement optimal des électrodes pour ce module ?

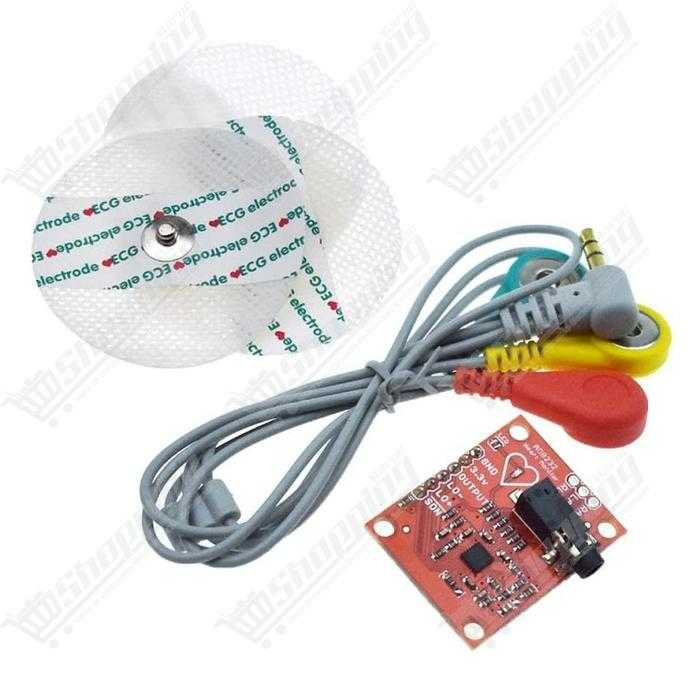

Le placement standard suit le triangle d'Einthoven : l'électrode rouge (RA) sur le bras droit ou l'épaule droite, la jaune (LA) sur le bras gauche ou l'épaule gauche, et la verte (RL) sur la jambe droite ou le bas de l'abdomen pour servir de référence.

Pourquoi la sortie analogique reste-t-elle bloquée à une valeur fixe ?

Cela se produit souvent si le connecteur jack 3,5 mm n'est pas totalement enfoncé ou si les câbles sont inversés. Vérifiez également que la broche SDN (Shutdown) n'est pas reliée à la masse, car cela met le module en mode veille ; elle doit être laissée libre ou connectée au 3,3V.

Ce module peut-il être utilisé pour un diagnostic médical réel ?

Non, le module AD8232 vendu pour l'électronique de loisir n'est pas un dispositif médical certifié. Il est strictement réservé à l'expérimentation, au prototypage et à l'éducation. Il ne doit jamais être utilisé pour surveiller des conditions de santé réelles.
