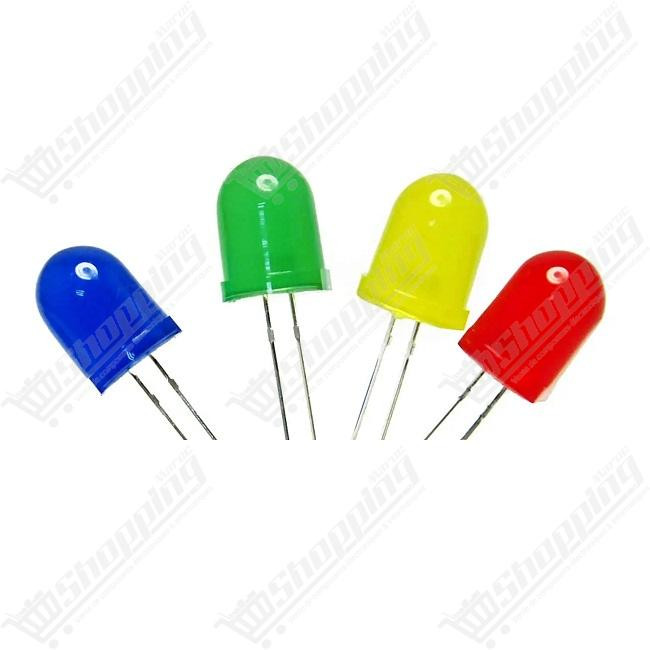

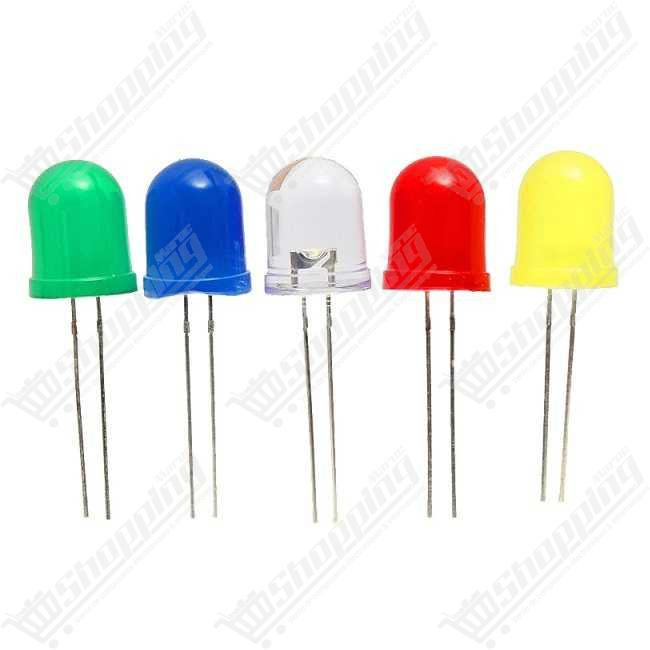

Diode LED 10mm Ronde F10
Diode LED 10mm F10 haute luminosité à tête ronde pour une signalisation claire et vos projets électroniques.
- Diamètre : 10mm (Format F10)
- Tension : 1.8V à 3.6V selon couleur
- Courant nominal : 20mA
- Intensité : Haute luminosité
- Type de montage : Traversant (DIP)
Maximisez l'Impact Visuel de vos Projets avec la LED 10mm Ronde Diode F10
Besoin d'une signalisation qui ne passe pas inaperçue ? Oubliez les diodes standards trop discrètes. La LED 10mm Ronde Diode F10 est le choix incontournable pour les concepteurs cherchant à allier puissance lumineuse et présence physique. Avec son format imposant de 10 mm, cette diode offre une surface d'émission deux fois plus large qu'une LED classique, garantissant une lisibilité parfaite même à distance. Que ce soit pour un panneau de contrôle industriel, un indicateur d'état critique ou une création artistique, ce composant transforme un simple signal électrique en une information visuelle claire et percutante. Idéale pour les montages traversants, elle s'intègre aussi bien dans les prototypes sur breadboard que sur les circuits imprimés finis.
Caractéristiques et Performances de la LED F10 Haute Luminosité
- Format Géant : Un diamètre de 10 mm avec une tête ronde offrant un angle de diffusion optimisé entre 25° et 42° pour une visibilité accrue.
- Gestion de Tension Précise : Fonctionne sur une plage de 1,8 V à 2,2 V pour les couleurs chaudes (Rouge, Jaune) et 2,8 V à 3,6 V pour les couleurs froides (Blanc, Bleu, Vert).
- Intensité Lumineuse : Capacité à délivrer jusqu'à 50 000 mcd sur les modèles ultra-lumineux, assurant une clarté exceptionnelle.
- Consommation Maîtrisée : Un courant nominal standard de 20 mA (max 25 mA), parfait pour une alimentation via microcontrôleur.
- Robustesse Thermique : Opérationnelle de -40 °C à +85 °C, garantissant une fiabilité sans faille dans les environnements difficiles.
Pourquoi choisir cette Diode 10mm pour vos applications électroniques ?
- Signalisation Industrielle : Sa grande taille permet de créer des voyants d'alerte visibles de loin, essentiels pour la sécurité des machines.
- Prototypage Éducatif : Parfaite pour les débutants sur Arduino ou Raspberry Pi, sa taille facilite la manipulation et la compréhension du brochage.
- Design et Modélisme : Idéale pour simuler des phares de véhicules miniatures ou créer des ambiances lumineuses immersives grâce à sa finition de lentille (Water Clear ou Diffuse).
- Maintenance Simplifiée : Remplacez avantageusement les anciennes lampes témoins à incandescence par une solution durable de 100 000 heures de vie.
Fiche Technique Détaillée : LED 10mm Ronde Diode F10
| Caractéristique | Spécification |
|---|---|
| Type de Boîtier | F10 (Tête ronde 10 mm) |
| Montage | Traversant (DIP / Through-hole) 2 broches |
| Tension Directe (Vf) - Rouge/Jaune | 1,8 V – 2,2 V |
| Tension Directe (Vf) - Blanc/Bleu/Vert | 2,8 V – 3,6 V |
| Courant Nominal (If) | 20 mA |
| Courant de Crête (Ipeak) | 100 mA (impulsion) |
| Température de Couleur (Blanc) | 6000 K – 9000 K (Froid) / 3000 K (Chaud) |
| Durée de vie estimée | 50 000 à 100 000 heures |
| Conformité | RoHS (Sans plomb) |
Commander la LED 10mm Ronde Diode F10 au Maroc
Ne laissez pas vos projets dans l'ombre. Commandez dès aujourd'hui votre lot de LED 10mm Ronde Diode F10 et profitez du meilleur rapport qualité/prix du marché marocain. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible immédiatement pour vos besoins urgents, que vous soyez un hobbyiste passionné ou un professionnel de l'électronique.
Questions Fréquentes sur l'utilisation des LED 10mm F10
Comment calculer la valeur de la résistance pour une LED 10mm F10 ?
Pour protéger votre LED, appliquez la loi d'Ohm : R = (Tension Alim - Tension LED) / 0.02. Par exemple, pour alimenter une LED Bleue (3,2V) avec une batterie de 9V, le calcul est (9 - 3,2) / 0,02 = 290 Ohms. Optez pour une résistance standard de 330 Ohms.
Comment identifier la polarité (sens de branchement) de la LED ?
L'identification est simple : la patte la plus longue est l'Anode (le +), et la patte courte est la Cathode (le -). De plus, le bord plat sur la base du boîtier plastique indique toujours le côté négatif.
Pourquoi ma LED 10mm F10 grille-t-elle immédiatement après le branchement ?
C'est l'erreur classique du "Direct Drive". Une LED branchée directement sur du 5V ou 12V sans résistance de limitation va tenter d'absorber un courant infini, ce qui détruit sa jonction interne instantanément. Toujours utiliser une résistance en série !
Quelles sont les tensions de fonctionnement typiques selon la couleur de la LED ?
Attention à ne pas confondre : les LED Rouges et Jaunes nécessitent environ 2,0 V, tandis que les Bleues, Vertes et Blanches demandent environ 3,2 V pour s'allumer correctement à 20mA.
Peut-on brancher plusieurs LED 10mm F10 en parallèle sur une seule résistance ?
C'est fortement déconseillé. Les petites différences de fabrication font qu'une LED prendra plus de courant que les autres, risquant de griller ("emballement thermique"). Privilégiez une résistance par LED ou un montage en série.
Les LED 10mm F10 peuvent-elles être utilisées à l'extérieur ?
Le composant brut n'est pas étanche. Pour un usage extérieur au Maroc (pluie, humidité), il est impératif de placer la LED dans un boîtier étanche ou d'utiliser de la résine de protection sur les connexions pour éviter l'oxydation.
