Vis sans fin trapézoïdale T8 8mm - Longueur 1000mm
Vis trapézoïdale T8 en acier inoxydable de 1000mm pour un guidage linéaire précis et durable.
- Longueur totale : 1000 mm
- Diamètre nominal : 8 mm
- Standard : Tr8x8 (4 départs)
- Pas de 2mm / Avance 8mm
- Matériau : Acier Inoxydable 304
- Compatible NEMA 17 et CNC
Performance Mécanique : La Vis Trapézoïdale T8 pour vos Projets de Précision
Besoin de transformer la rotation de vos moteurs en un mouvement linéaire d'une fluidité absolue ? Oubliez les tiges filetées standards qui ruinent vos impressions avec du "Z-wobble". La Vis Trapézoïdale T8 est l'épine dorsale de toute machine CNC ou imprimante 3D sérieuse. Conçue pour offrir une transmission de puissance optimale et réduire les frottements, cette vis de 1000 mm vous permet de voir grand. Que vous construisiez une graveuse laser de grande taille ou que vous mettiez à niveau l'axe Z de votre imprimante, ce composant en acier inoxydable garantit une rigidité structurelle et une durabilité à toute épreuve, essentielle pour des résultats professionnels au Maroc.
Caractéristiques Techniques Clés de la Vis de Guidage T8 1000mm
- Longueur XXL de 1000 mm : Idéale pour les projets de grande envergure, offrant une course utile maximale sans sacrifier la stabilité grâce à son diamètre de 8 mm.
- Standard Tr8x8 (4 Départs) : Avec une avance de 8 mm par tour et un pas de 2 mm, elle offre le compromis parfait entre vitesse de déplacement et couple pour les moteurs NEMA 17.
- Matériaux Robustes : Fabriquée en acier inoxydable 304 de haute qualité, elle résiste à la corrosion et à l'usure, assurant une longue durée de vie même dans les ateliers humides.
- Précision Chirurgicale : Le profil trapézoïdal à angle de 30° minimise le jeu et optimise la capacité de charge, bien supérieure aux filetages triangulaires classiques.
- Compatibilité Universelle : S'intègre parfaitement avec les écrous T8 standards (laiton ou POM) et les paliers KP08 / KFL08.
Applications et Avantages de la Vis T8 Tr8x8 dans vos Montages
- Imprimantes 3D Grand Format : Indispensable pour l'axe Z, elle supporte le poids du portique (gantry) tout en assurant une superposition des couches (layer stacking) ultra-régulière.
- Graveurs et Fraiseuses CNC : Transformez la puissance rotative en une force de poussée linéaire capable de déplacer la broche ou le plateau avec une rigidité axiale élevée.
- Systèmes de Guidage Linéaire : Parfaite pour les bancs de test, les sliders de caméra motorisés ou tout automatisme nécessitant une translation fiable sur 1 mètre de long.
- Maintenance Simplifiée : Conçue pour fonctionner avec une simple lubrification (graisse lithium ou PTFE sec), réduisant les interventions techniques.
Fiche Technique Détaillée : Vis T8 8mm x 1000mm
| Spécification | Détails Techniques |
|---|---|
| Désignation | Tr8x8 (Vis Trapézoïdale) |
| Diamètre Nominal | 8 mm |
| Longueur Totale | 1000 mm (1 mètre) |
| Pas du Filetage (Pitch) | 2 mm (Distance entre crêtes) |
| Avance par Tour (Lead) | 8 mm (Déplacement pour 360°) |
| Nombre de Départs (Starts) | 4 filets |
| Matériau | Acier Inoxydable (Nuance 304) |
| Masse Linéaire | ~ 0,31 kg/m |
Commander votre Vis Trapézoïdale T8 au Maroc
Ne laissez pas une tige tordue gâcher vos heures d'impression ou d'usinage. Optez pour la qualité professionnelle et la précision avec notre Vis T8 1000mm. Disponible immédiatement en stock, nous assurons une livraison rapide partout au Maroc. Profitez d'un prix compétitif pour donner à vos machines la stabilité qu'elles méritent.
FAQ : Tout savoir sur l'installation et le réglage de la Vis T8

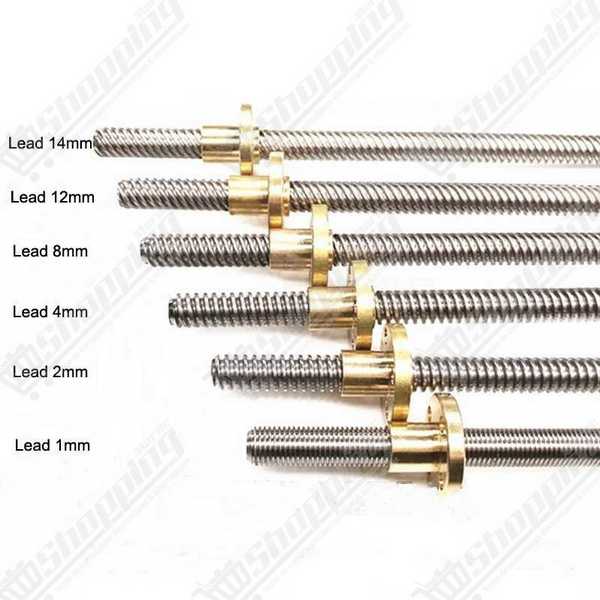

Quelle est la différence cruciale entre le pas (pitch) et l'avance (lead) sur ce modèle ?
C'est la source d'erreur n°1 ! Sur cette vis Tr8x8, le pas (distance physique entre deux filets) est de 2 mm. Cependant, comme elle possède 4 départs (entrées), l'avance réelle (distance parcourue en un tour complet) est de 8 mm. C'est cette valeur de 8 mm que vous devez utiliser pour vos calculs.
Comment calculer les steps/mm pour un moteur NEMA 17 standard ?
La formule est simple : (Pas moteur * Microstepping) / Avance. Pour un moteur NEMA 17 (200 pas/tour) avec cette vis (avance 8 mm):
- En 1/16 microstepping : (200 * 16) / 8 = 400 steps/mm.
- En 1/32 microstepping : (200 * 32) / 8 = 800 steps/mm.
Comment éviter le "fouettement" (wobble) sur une longueur de 1000 mm ?
Une vis d'un mètre peut entrer en résonance à haute vitesse. Pour stabiliser votre montage, utilisez impérativement des paliers à billes type KP08 ou KFL08 aux extrémités. De plus, évitez de contraindre la vis de manière trop rigide : laissez-la "flotter" légèrement dans l'écrou ou utilisez un coupleur flexible pour absorber les défauts d'alignement.
Pourquoi mon axe Z descend-il tout seul hors tension ?
L'avance rapide de 8 mm par tour offre peu de friction. Si votre axe est lourd, la gravité peut l'emporter. Pour contrer cela, vous pouvez utiliser un écrou "anti-backlash" qui ajoute de la friction, ou configurer votre firmware pour maintenir un courant de repos dans les moteurs.
Comment supprimer le jeu (backlash) lors des inversions de mouvement ?
Le jeu mécanique est inévitable avec l'usure. La solution la plus efficace est l'installation d'un écrou anti-backlash (doté d'un ressort de compression) qui maintient une pression constante sur les filets de la vis, garantissant une précision immédiate lors du changement de direction.
