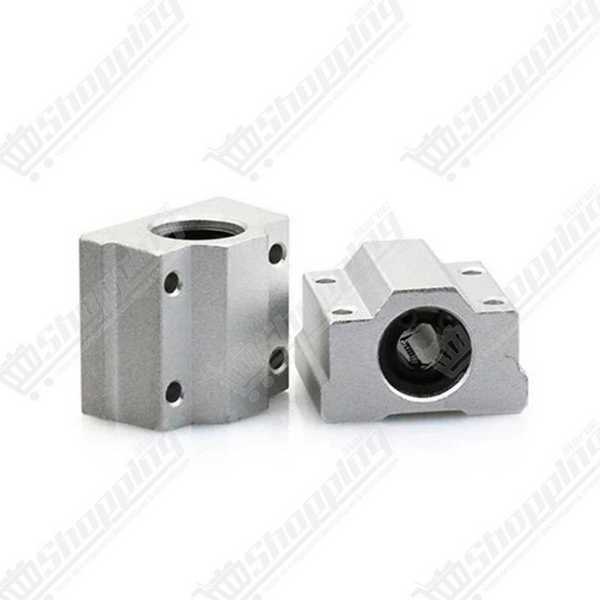

Roulement à billes linéaire SCS8UU 8mm
Unité de guidage linéaire SCS8UU robuste en aluminium pour des mouvements fluides sur axes de 8mm.
- Modèle : SCS8UU (LM8UU intégré)
- Compatibilité : Arbre lisse 8 mm
- Matériau : Alliage d'aluminium anodisé
- Dimensions : 30 x 34 x 22 mm
- Fixation : 4 trous taraudés M4
- Charge statique max : 400 N
Optimisez la Précision de votre Guidage Linéaire avec le Module SCS8UU
Besoin d'une stabilité irréprochable pour votre axe Z ou votre chariot X ? Le SCS8UU n'est pas un simple roulement, c'est la solution tout-en-un pour fiabiliser vos mouvements mécaniques. Conçu pour éliminer les maux de tête liés à la fixation des roulements nus, ce module intègre un roulement linéaire LM8UU de haute qualité au sein d'un bloc en aluminium anodisé robuste. Que vous construisiez une imprimante 3D sur mesure ou que vous mettiez à niveau une machine CNC, ce composant assure un glissement fluide sur vos arbres lisses de 8 mm, garantissant ainsi des impressions plus nettes et des usinages sans vibrations parasites.
Caractéristiques Techniques et Performance du Roulement SCS8UU
- Conception Robuste : Boîtier en alliage d'aluminium résistant à la corrosion, offrant une rigidité supérieure aux supports imprimés en plastique.
- Compatibilité Universelle : Parfaitement calibré pour les tiges de guidage de 8 mm de diamètre (tolérance h6 ou h7).
- Capacité de Charge : Supporte une charge dynamique de 274 N et une charge statique allant jusqu'à 400 N, idéal pour les têtes d'impression et les petits outils de fraisage.
- Vitesse de Déplacement : Permet des mouvements rapides jusqu'à 3 m/s sans perte de fluidité, sous réserve d'une lubrification adéquate.
- Protection Intégrée : Équipé de joints en caoutchouc aux deux extrémités pour empêcher la poussière d'abraser les billes en acier trempé.
Pourquoi intégrer le Palier SCS8UU dans vos Projets ?
- Installation Simplifiée : Oubliez les colliers de serrage hasardeux. Le bloc dispose de 4 trous taraudés M4 pour une fixation solide et équerre sur n'importe quelle surface plane.
- Maintenance Modulaire : Le roulement interne est maintenu par des circlips. En cas d'usure après des milliers d'heures, vous pouvez remplacer uniquement la douille (ou la changer pour un polymère silencieux) sans racheter le bloc entier.
- Réduction du Jeu : La rigidité de l'aluminium minimise la flexion sous charge, un atout critique pour la précision dimensionnelle de vos pièces finies.
- Polyvalence : Indispensable pour les axes linéaires des imprimantes 3D (type Prusa, Anet), les graveurs laser et les petits bancs de test automatisés.
Fiche Technique Détaillée : SCS8UU 8mm
| Caractéristique | Valeur / Spécification |
|---|---|
| Diamètre Intérieur (Arbre) | 8 mm |
| Dimensions Totales (L x W x H) | 30 mm x 34 mm x 22 mm |
| Hauteur d'axe (h) | 11 mm (du bas du bloc au centre de l'arbre) |
| Entraxe de Montage | 24 mm x 18 mm |
| Fixation | 4 x Vis M4 |
| Matériau Roulement | Acier au chrome (GCr15) |
| Poids | ~50 g |
Commander le SCS8UU au Maroc
Ne laissez pas un guidage approximatif gâcher vos projets. Commandez dès maintenant votre SCS8UU 8mm et bénéficiez d'un composant fiable et durable. Nous assurons une livraison rapide partout au Maroc et un prix ultra-compétitif pour les makers et les professionnels. Stock disponible immédiatement pour une expédition prioritaire.
FAQ : Questions Fréquentes sur l'Installation et l'Entretien du SCS8UU
Q1: Quelles tiges sont compatibles avec le roulement SCS8UU ?
Il est conçu pour des tiges lisses de 8 mm de diamètre. Pour des performances optimales et éviter l'usure prématurée, il est fortement recommandé d'utiliser des tiges en acier trempé et rectifié (chromées ou inox) plutôt que de simples tubes en acier doux.
Q2: Pourquoi le roulement fait-il un bruit de grattage ou semble-t-il accrocher ?
Cela est souvent dû à un manque de lubrification ou à la présence de débris. Les roulements neufs sont livrés avec une huile de stockage qui n'est pas un lubrifiant suffisant. Un mauvais alignement des tiges peut aussi créer une contrainte sur les billes.
Q3: Quel type de graisse doit être utilisé pour l'entretien ?
Une graisse au lithium (graisse blanche) est idéale. Nettoyez l'huile d'usine avant d'injecter la graisse dans le chemin de billes. Évitez les huiles trop fluides ou les lubrifiants secs pour les applications à forte charge.
Q4: Peut-on remplacer le roulement interne sans changer tout le bloc en aluminium ?
Absolument. Le bloc SCS8UU contient un LM8UU standard maintenu par des circlips. Vous pouvez retirer ces derniers pour installer un roulement de meilleure qualité ou un palier en polymère (type Igus DryLin) pour plus de silence.
Q5: Quelles sont les dimensions de montage pour fixer le bloc ?
Le bloc utilise quatre trous taraudés pour vis M4. L'espacement standard (entraxe) est de 24 mm dans le sens de la largeur et 18 mm dans le sens de la longueur.
Q6: Comment minimiser le jeu mécanique (backlash) sur cet axe ?
Vérifiez d'abord le parallélisme parfait de vos tiges. Si le jeu persiste, montez les roulements par paires sur chaque rail ou optez pour des roulements de grade supérieur, les modèles d'entrée de gamme ayant parfois des tolérances plus larges.
